Radiales acortados? dudas................

EA6XD
Mensajes: 1904
#334848  - 23 mayo, 2019 10:22

Pues eso, por motivos que no vienen a cuento, se trata de acortar fisicamente los radiales para una antena vertical de HF.

La antena tiene que estar aproximadamente a 1m del suelo y obviamente necesitará al menos un radial sintonizado, la duda está a ver si alguien ha experimentado alguna vez con este tema que se que no suele ser muy común entre radioaficionados.

Había pensado en reducir los radiales a la mitad de su tamaño original con una bobina, las simulaciones indican que obviamente es posible acortarlos, lo que no me termina de convencer es donde poner la bobina, o al principio del radial o a la mitad del radial, obviamente cuanto mas cerca del principio más perdidas tenemos, aunque la bobina será mas pequeña que en la mitad del radial, lo que no acabo de ver claro es en donde tendremos más anchura de banda, si poniendo la bobina al principio o a la mitad del radial, el rendimiento no es determinante para mi, lo que interesa es tener la mayor anchura de banda que nos permita el diseño.

En las simulaciones, poner la bobina al principio o al final del radial "al parecer" no modifica apenas la anchura de banda, obviamente el valor de la bobina lo tenemos que aumentar cuanto más lejos la pongamos del principio del radial, para lograr la misma frecuencia de resonancia.

Alguna idea al respecto?, no se, a mi según las simulaciones tanto es poner la bobina al principio o a la mitad del radial, pero a lo mejor hay algún motivo de peso para optar por una cosa u otra.

Saludos.

Guillem - EA6-xD
HF(80-6M) 144-432-1296Mhz - FM/SSB

Illes Balears: un país amb llengua pròpia oberts a tot tothom, una llengua, un identitat i un poble on tothom és benvingut.

ResponderCitar
Inició el tema
EA7AIN
Mensajes: 3109
#334849  - 23 mayo, 2019 12:37

Hola Guillem. Al montar una Butternut tenía la duda de si radiales sintonizados o no. La respuesta que me dio DX Engineering fue que, en el suelo no es necesario sintonizados, recomendandome 9,20 metros de largo cuantos más mejor hasta 24, si pones mas no mejora el rendimiento. Si los ponía a un metro del suelo, entonces sí que tengo que poner radiales sintonizados, al menos uno para cada banda. No creo sean necesarias bobinas,  si los pones elevados, que vayan rectos hasta el suelo y a partir de ahí, que cubran el suelo lo mejor posible aunque sea de forma irregular, pero que al menos, repito, uno de los radiales esté sintonizado. Suerte , 73 José Luis

ResponderCitar
EA2ET
Mensajes: 6689
#334853  - 23 mayo, 2019 14:39

Guillem, en la simulación puede que no afecte la posición de la carga por no tener en cuenta las pérdidas de la bobina, simula con otra carga resistiva en serie.

El ancho de banda si se ve afectado, cuanto más a la punta menos ancho de banda.



Pero si es más importante el ancho de banda que el rendimiento lo tienes fácil, juega con resistencias.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EB3DYO
Mensajes: 2451
#334855  - 23 mayo, 2019 16:30

si puedes sostener un tubo de pvc por ejemplo haz un radial helicoidal ,sera el de mejor rendimiento y anchura de banda,sino con bobina en la base te sera mas fácil el ajuste,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA2AJO reaccionó
EC1T
 EC1T
Mensajes: 1314
#334906  - 25 mayo, 2019 21:46


Hola, Guillem EA6XD, ¿no veo para que banda vas a  utilizar el radial?

·

Para  la antena vertical con radiales elevados,  Si no dispone del espacio suficiente para poner los radiales elevados, los puede poner plagados como K2AV,

---

·

- Mas información en:

· Tema de los radiales elevados

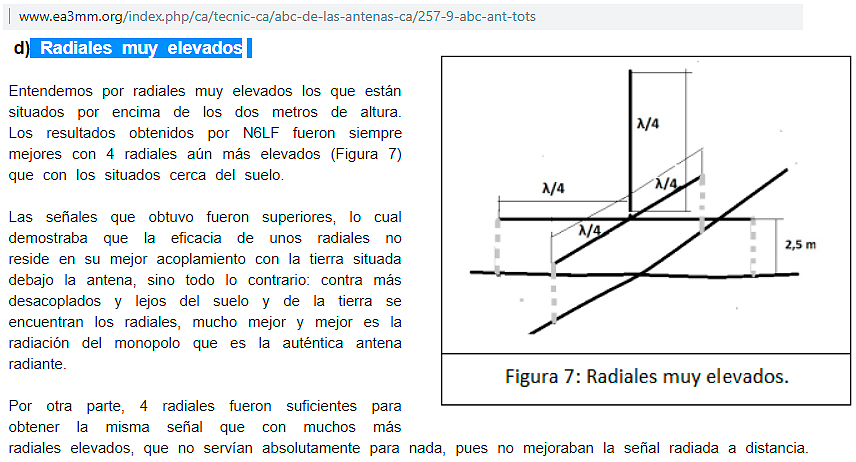

· Radiales muy elevados

ant elv1

·
73 Carlos EA1DVY

·



Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
EA6XD
Mensajes: 1904
#334931  - 27 mayo, 2019 12:20

Gracias Carlos.

Tomo buena nota, miraré lo de plegar los radiales, no lo he probado aún pero lo probaré.

Saludos.

Guillem - EA6-xD
HF(80-6M) 144-432-1296Mhz - FM/SSB

Illes Balears: un país amb llengua pròpia oberts a tot tothom, una llengua, un identitat i un poble on tothom és benvingut.

ResponderCitar
