Quién conoce esta antena?

Hola,

Puede que me equivoque, pero...
Eso parece una antena de TV con las bandas de VHF y UHF.
Por eso lleva dos dipolos "excitados" pero en diferentes bandas.

73, Máximo - EA1DDO

Parece una ZL-special con elementos parásitos.

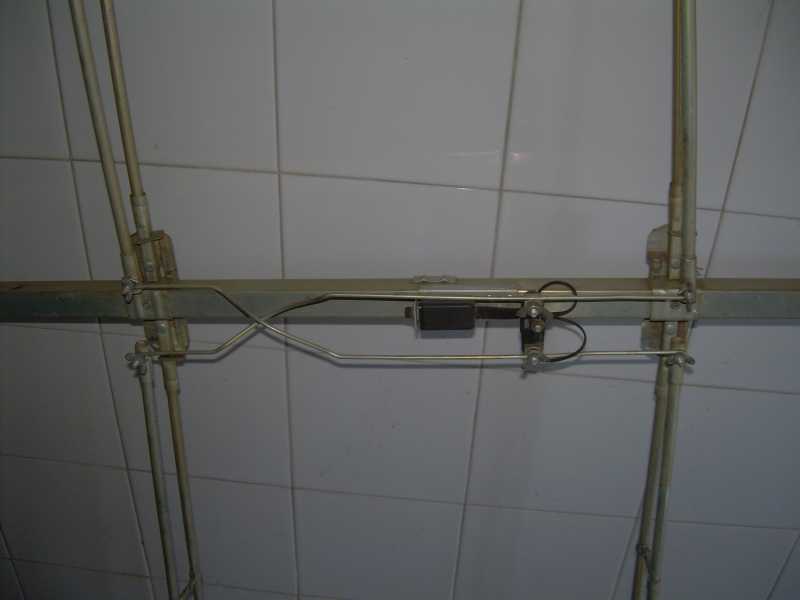

2 elementos activos en configuración de trombón con alimentación cruzada y fijaos en la medida de los 2 trombones activos.

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/1073/ZLSPCL1.pdf

Es similar a una celula HB9CV + elementos parásitos.

EA1DDO escribió:

Hola,

Puede que me equivoque, pero...
Eso parece una antena de TV con las bandas de VHF y UHF.
Por eso lleva dos dipolos "excitados" pero en diferentes bandas.

73, Máximo - EA1DDO

A mi me da la misma impresion.

Es una antena yagi para FM, del estilo de esta:
http://www.amphenol-jaybeam.com/datasheet_files/7130088.pdf
Un saludo
jon, ea2sn

Esa antena es muy parecida a una que había en la casa de mi abuela en El Ferrol, esa antena se desmontó hace ya un montón de años y era para TV, la única diferencia es que la de casa de mi abuela era de 8 elementos, pero la misma configuración de dos elementos plegados y alimentación cruzada tipo log-periodica.
La recuerdo muy bien por que se la dieron a quien tiempo después me enteré era radioaficionado también, aunque no llegué a conocerlo personalmente jejeje

Es para banda II o FM comercial, una Yagi con alimentación ZL-Special como dice Lluis.

El principio de funcionamiento es el mismo que el de la HB9CV.

Sí Angel, el dipolo plegado mas largo corresponde a una longitud de onda aprox 3mtrs pero no cuadra la alimentación ya que alimenta al revés (1º sobre el dipolo mas largo y después sobre el mas corto) además el dipolo más corto debería ser un 0,92 longitud del largo y este es bastante más corto.
Si la alimentación no está equivocada supongo que se ha hecho así para cubrir toda la banda II y no para conseguir unidireccionalidad, está se consigue con los parásitos.

Está guapa la antena, ¿eh?

Hola,

Bueno, supongo que conectándola a un analizador de antenas, con el balun correspondiente, se vería en que bandas resuena.

73, Máximo - EA1DDO

También podría ser una HB9CV con directores y reflector.... ¿?
73,
Jose.

Hola,

Bueno, ahora que lo pienso, de TV no creo que sea ya que las de TV, que yo sepa, no suelen llevar ajuste...

Está claro que son dos dipolos plegados como la HB9CV, el caso es saber para que bandas y usos.

73, Máximo - EA1DDO

Para qué banda?.

[table]
[tr][td]1/2 Lambda[/td][td]Lambda[/td][td]Frecuencia[/td][/tr]
[tr][td] [/td][/tr]
[tr][td]1,72[/td][td]3,62[/td][td]82,85[/td][/tr]
[tr][td]1,53[/td][td]3,22[/td][td]93,14[/td][/tr]
[tr][td]1,17[/td][td]2,46[/td][td]121,79[/td][/tr]
[tr][td]1,30[/td][td]2,74[/td][td]109,62[/td][/tr]
[tr][td]1,19[/td][td]2,51[/td][td]119,75[/td][/tr]
[/table]

La frecuencia de los dipolos sale más alta que la real porque no he tenido en cuenta que son dipolos doblados.

Gracias a todos por la información que aportais.

Todos sus elementos se pueden plegar alineados con la viga.
Seguro que es para emisión, que por su procedencia sé que trabajará entre 110 a 135 mhz. no sé si más arriba.

Como no le voy a dar uso, no quiero castigarla en la leonera.
El que esté interesado en ella, se la lleva.
El precio simbólico, 50 euros con portes pagados.
Estos 50 euros irán a una ONG con la que colaboro hace tiempo.
Como la viga es larga, la cortaría por la mitad para su envio, luego al montarla se pueden unir las dos partes con un par de pletinas y cuatro tornillos, nada dificil. Vale?
Saludos
José Luis

Gracias a todos por la información que aportais.

Todos sus elementos se pueden plegar alineados con la viga.
Seguro que es para emisión, que por su procedencia sé que trabajará entre 110 a 135 mhz. no sé si más arriba.

Como no le voy a dar uso, no quiero castigarla en la leonera.
El que esté interesado en ella, se la lleva.
El precio simbólico, 50 euros con portes pagados.
Estos 50 euros irán a una ONG con la que colaboro hace tiempo.
Como la viga es larga, la cortaría por la mitad para su envio, luego al montarla se pueden unir las dos partes con un par de pletinas y cuatro tornillos, nada dificil. Vale?
Mi correo ea7ainma@hotmail.com
Saludos
José Luis

Pues ya se la han llevado.
!Gracias¡
