QRM Eliminator y conexión TX

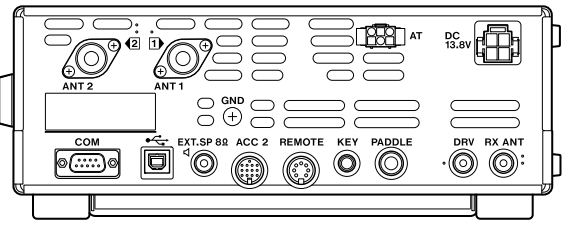

Hola Rubén. Parece que la patilla 7 del conector Remote.

Tendrias que saber si ese QRM Eliminator tiene detector de RF para TX. Si es que sí, no tienes que hacer nada, ya sabes.

Yo tengo el mismo Kenwood, pero mi QRM eliminator es el de MFJ y funciona con RF.

y muy recomendable para evitar fallos de conmutacion del qrm eliminator es cambiar el diodo que va en serie con el terminal PTT por uno de germanio tipo OA90 o 1n34A ,tambien se puede poner en paralelo,el que lleva es de silicio y queda justa para la conmutacion,un saludo

Buenos días Ruben.

por lo que dices no dispones de instrucciones. Me ha picado la curiosidad y he buscado en internet encontrando un video que quizás tu ya conozcas del que te adjunto el link. Como se explica en el video alrededor del min 16 verás que el autor especifica que el usa la activación de conmutar el QRM Eliminator a TX utilizando la señal de PTT pues no tiene muy claro que lleve detector de RF para que dicha conmutación sea automática.

Creo que merece la pena que prepares el poder activar la conmutación a TX usando esa entrada de PTT del QRM Eliminator para asegurarte de que no lo dañas.

Saludos.

Fernando, EC3A.

Los canceladores de ruido solo son de ayuda si la interferencia viene de una fuente concreta en una dirección concreta. Si recibes ruidos de todas direcciones no pueden hacer nada, porque si suprimen los ruidos suprimen también las señales que quieres escuchar. Yo compré uno hace tiempo y no me sirvió de nada. Es un bonito pisapapeles.

73

ni se te ocurra ajustarlo como en el video, no entiende como funciona un en-desfasador de señales,un fallo que tiene este es la seriagrafia ,que va de cero a diez,confundiendo totalmente al personal de como funciona realmente el aparato,deberian haberlo puesto tipo los de audio con el cero en el medio y + a un lado y- en el otro ,excepto el de ganancia de antena principal que puede dejarse asi ,de cero a diez.un saludo

Me parece que esos modelos de Ali no detectan RF.

Yo sacaría una alimentación para relé externo como si fuera para un amplificador. Verifica la salida que te indica @EA1CN.

Las primeras pruebas en SSB y con potencia a cero para evitar daños y comprobar que conmuta correctamente.

En mi caso, con un ic7300, tengo el.relé dentro de la caja y se conecta directo con un cable RCA-RCA.

Ah! También tengo activado el retardo en TX como si fuese un ampli...

Desde hace mucho funcionando sin problema y haciendo muy bien su trabajo.

Mi experiencia con varios (Wimo, MFJ i Chino) . Util en 160m,80,m,60m y 40m menos en las superiores. Salvo que tengas una fuente de ruido interfiriente muy proxima en estas.

El PTT lo hago con un interruptor exterior en una cajita de plástico y a la toma RCA (vale un pedal). Cero riesgos

Ojo potencias de tx que lo petais .

Pepe, Francisco y Pedro. Saludos.

Estoy de acuerdo con vuestros comentarios. Ese del vídeo no vale para nada. (Si no tiene nada!)

Cada caso es diferente. A mi el MFJ sí me hace servicio en la capital. Y, aunque no lo uso habitualmente en el pueblo (farolas LED), las pruebas que hice fueron satisfactorias.

Eso.

Buenas noches,

No era mi intención al poner el link del video su funcionamineto ni generar un debate sobre la bonanza del modelo en cuestión. Quizás expresé correctamente mi intención.

Tal como comenté " ...  se explica en el video alrededor del min 16 verás que el autor especifica que el usa la activación de conmutar el QRM Eliminator a TX utilizando la señal de PTT pues no tiene muy claro que lleve detector de RF para que dicha conmutación sea automática. " ... solo busqué donde hacia mensión al uso de la señal PTT con objeto de evitar que Rubén lo queme si es que no usa un sistema de detección de RF que haga de forma automática la activación de los relés para pasar de RX a TX.

Particularment nunca he usado este tipo de eliminadores de ruido pues conociendo su teoría de funcionamiento no he considerado, hasta la fecha,  que me hubieran resultado eficaces.

73.

Fernando, EC3A.

que quede claro, este NO conmuta por rf,solo por ptt,y como dije antes hay que cambiar el diodo,  o poner en paralelo ,el que va en serie con el ptt para una conmutacion segura

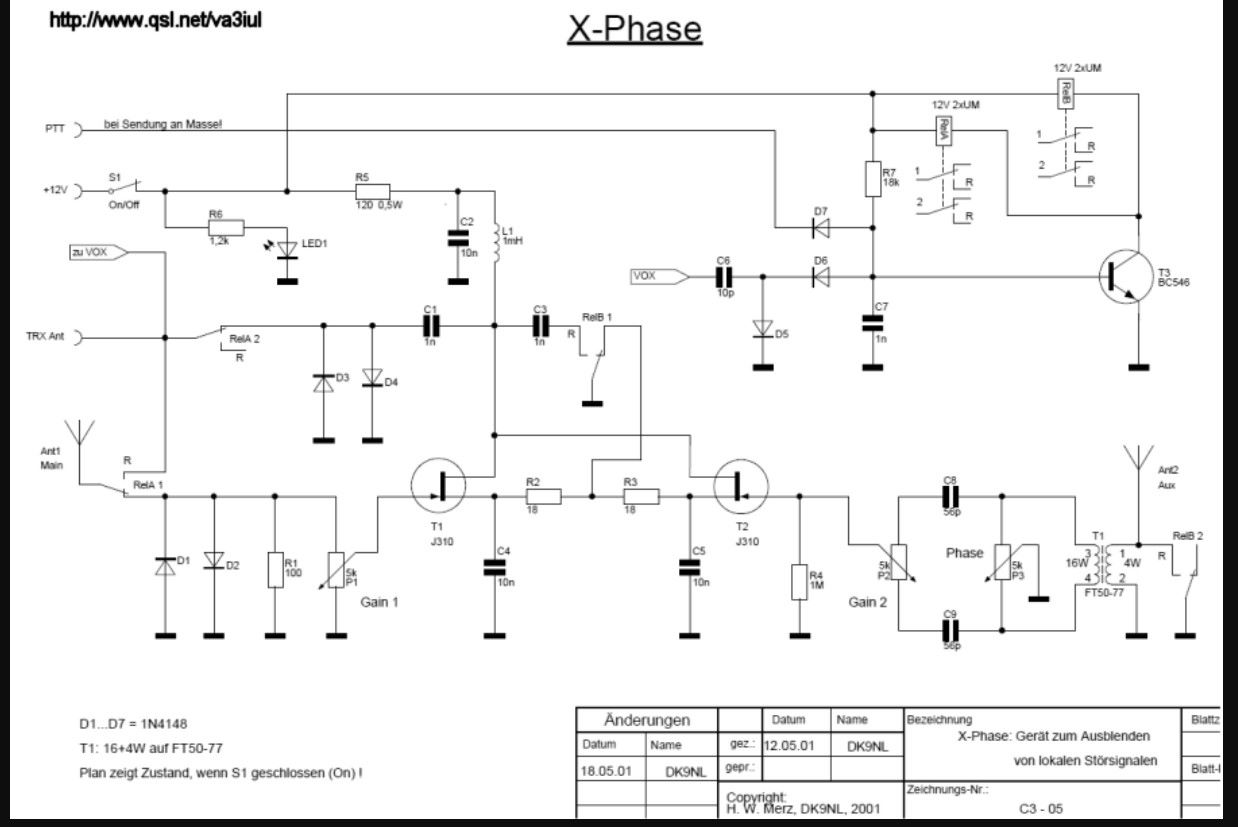

este es la version sencilla del X-PHASE,pero funciona,el mio es muy mejorado ,claro, de construccion casera y montaje al aire,de los tres asequibles del mercado el sistema de este es el mas eficaz ,luego pondria el ANC-4,y por ultimo el MFJ,he probado los tres sistemas y el mas efectivo es este,aunque el mas facil en ajuste es el ANC-4,aunque quizas no tan eficaz,en el video si lo buscais por internet en pantalla completa se ve el esquema,o por la red buscando X-PHASE ,aunque alli incluye una conmutacion por rf que no funciona bien en ssb ni cw ya que no lleva retardo pudiendo cascar el aparato,mejor siempre por ptt

Gracias a todos por vuestras aportaciones.

Probado el cacharrito, hasta ahora puedo hacer las siguientes observaciones:

1. Sé, en base a lo visto y estudiado, que estos aparatos no son la panacea, pero algo pueden hacer en ciertas situaciones. En mi caso, noté como efectivamente baja el ruido según el smeter, pero aún no he podido cotejarlo con estaciones lejanas (las de ayer sonaban muy fuertes).

2. He podido comprobar que, tal y como decía el fabricante en la web (que no en las instrucciones, pues no trae ninguna), tiene un relé que desconecta en TX, pues lo probé directamente y así es. En ese aspecto (con mis 100 W de potencia) no "estalla". 😉

3. La mala noticia es que, si está encendido, al pulsar el PTT marca 3 de estacionarias y el acoplador es como si no estuviera (no pasa cuando lo apago, que la emisora opera con normalidad). Por esa razón, obviamente, no emito con él. Creo que puede ser un problema de la contra-antena que estoy utilizando (hilo largo con balum). He leído que las más adecuadas son tipo Delta-Loop, así que seguiré haciendo experimentos al respecto.

Hasta aquí puedo deciros por el momento. Reitero mi agradecimiento a todos y, si se tercia, que siga el enriquecedor debate.

73

cuando dices la mala noticia ,es que......

seguro que tienes conectado el ppt del eliminador al equipo?   supongo que si

has cambiado el diodo o puesto en paralelo un oa90 o un 1n34a como te dije?,     seguro que no      cuando das al ptt el qrm eliminator no conmuta por culpa del diodo que lleva de origen,cuando lo cambies ya conmutara y funcionara en tx,hasta entonces no emitas con el conectado ,te lo cargaras.

en cuanto a eliminar solo eliminan  un qrm ,si tienes varios pues no,a mi me elimina de 9+30 a S5 en 10m ,S5 es el ruido normal de banda que tengo,pero como he dicho el mio esta muy mejorado,aunque la base es la misma.un saludo

otra modificacion es que el chino creo que los condensadores de fase desfase lo llevan de 200pf ,sino recuerdo mal,es demasiado para nuestras bandas,hay que ponerlos de 56pf como indica el esquema de arriba o 47pf mas o menos el que se tenga en ese margen.un saludo

Publicado por: EA5JGQ

↑



3. La mala noticia es que, si está encendido, al pulsar el PTT marca 3 de estacionarias y el acoplador es como si no estuviera (no pasa cuando lo apago, que la emisora opera con normalidad). Por esa razón, obviamente, no emito con él. Creo que puede ser un problema de la contra-antena que estoy utilizando (hilo largo con balum). He leído que las más adecuadas son tipo Delta-Loop, así que seguiré haciendo experimentos al respecto.



73

Ruben

Este comentario me hace pensar en problemas.

Al darle tensión para a estar activo y en modo rx por lo que si has transmitido por eso te da 3 de ROE y puede que se haya dañado.

Sin tensión está en bypass y puedes transmitir sin riesgo y con tensión necesitas, si o si, la conmutación tx-rx.

Con respecto a la contraantena, yo uso un dipolo largo sobre un murete. Aquí interviene mucho hacer pruebas.
