Producto para soldar componentes SMD.

Boas Pedro...

Supongo que sera flux:

http://www.bricogeek.com/shop/herramientas-de-prototipado/235-lapiz-de-flux-soluble.html

Animo y al toro!!!

73&DX de Zalo EB1IVY

Pues es lo que normalmente se conoce por flux.

Hola EA1FCH y el grupo.
Para soldar SMD se suele utilizar flux que es el equivalente líquido a la resina del estaño usado en electrónica. Con eso se consigue modificar la tensión superficial para que el estaño fundido "moje" correctamente las isletas y los terminales de los componentes a soldar.

Pero hay otra cosa que puede ser por lo que preguntas: pasta de soldar. Se usa para soldadura por calor, bien mediante calentamiento con pistola de aire calentamiento o en horno de soldadura. Es una pasta que debe guardarse en el frigorífico. El uso en plan aficionado es el siguiente: se pone un poquito en cada isleta o un cordón fino para soldar las patillas en línea de los circuitos integrados. Luego se deja caer el componente encima de la pasta, que lo deja "pegado". No hace falta alinearlo.
El proceso de soldadura comienza por un calentamiento a unos 150 grados. Hay muchos que lo hacen encima de una plancha o cocinilla eléctrica. La pasta se reblandece y se licua: por capilaridad, los componentes quedan perfectamente centrados y alineados en sus isletas. Un aumento adicional de la temperatura produce las soldaduras.
Después únicamente hay que revisar las soldaduras de los circuitos integrados, por si hay un exceso de estaño formando un puente entre patillas o alguna patilla sin soldar.
http://www.zeph.com/smd_solder_process.htm
Los que usan "plancha" y pistola de aire caliente tienen que hacerlo con cuidado porque se puede levantar algún componente pequeño.

En este vídeo se ve cómo hacia el minuto 1:03 se funde el cordón de pasta de soldar y, un poco más adelante, un componente pequeño en la parte trasera se "levanta", quedando soldado solamente por uno de sus extremos.
Con el horno las cosas son más fáciles, pero hace falta un programador de temperaturas para hacer las cosas bien. El resultado es espectacular y, si no, ved el siguiente video, que no se pone interesante hasta el final...

Espero que haya sido de ayuda.
jon, ea2sn

Hola,
yo me estrené no hace mucho y no me puedo quejar ...

- un buen vídeo del youtube ( hay muchos y malos ) está en inglés pero no importa, las imágenes se explican por sí sólas.

- un flux estupendo, barato y con muchas aplicaciones, del colega Pedrolo

http://www.pedrolo.com/index.php/proyectos-de-radio/47-quimicos/98-barniz-casero-para-placas-pcb

un rollo de estaño del fino ( debe ser de 0.5 m ) un par de pinzas y lupa ocular de relojero. Con esto me ha bastado para hacer mis primerar soldaduras con éxito. Previamente empleé algunas placas viejas de PC para practicar, soldando y desoldando.

Saludos,

Hola:

Gracias a todos.

Un saludo

A mí otra cosa que me echa para atrás es el pulso, pues el mío no es para echar cohetes. Debes tenerlo de neuricirujano.

Hola Pedro:
El pulso no te lo puedo prestar pero el liquido si.
Yo lo compre en la ferreteria de aqui al lado , es saliva de bufalo en celo, es lo que mejor va. Pasa por mi casa y te la doy.

En cuanto a lo del aluminio ya hoy miro lo que se necesita.

FELIZ DIA 28

Un saludo

EA4FQM escribió:

A mí otra cosa que me echa para atrás es el pulso, pues el mío no es para echar cohetes. Debes tenerlo de neuricirujano.

Bueno, a mi también me tiembla algo el pulso (aquí al lado tengo una fábrica de panderetas y yo soy quien tiene que probar), pero apoyando las manos y practicando se consigue mucho, de hecho en mis proyectos ya he comenzado a reemplazarlos componentes convencionales por algo en SMD.

Las placas madre de PCs antiguos es una buena y barata forma de experimentar con los componentes SMD, extraer y volver a soldar.

Unas pinzas adecuadas, lupa de banco, una buena luz y un soporte para fijar la PCB son algunas claves para esta aventura.

Saludos EA7HV, Juanes

¿Con qué dessoldais los SMD? ¿con trencilla como los no SMD? Yo siempre he extraído con la típica bomba manual de "succión" y boquilla de teflón o con trencilla. He visto que algunos usan un "tenedor" hecho con hilo metálico como cuerda de piano, pero para resistencias y demás no te cabe por debajo de las patas, pues van a ras de la PCB

Para desoldar SMD lo ideal es una rework station que usa aire caliente con boquillas adaptadas para fundir el estaño de todas las patillas a la vez y así poder desoldar los circuitos integrados.

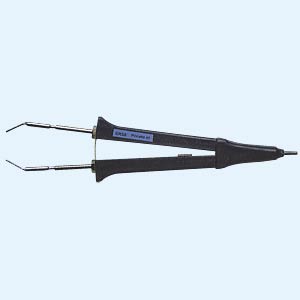

Para componentes de dos "patas" hay soldadores especiales en pinza (dos soldadores unidos por un muelle)

Otra opción es una aleación especial de bajo punto de fusión que, al calentarla con el soldador normal, se mantiene fundida mucho más tiempo, lo que permite manipular los componentes y separarlos del circuito impreso. Luego se limpia bien con malla desoldadora y se vuelve a poner el chip.
http://chipquik.com/
Y, para circuitos integrados DIL, Steve KD1JV ideó un sistema consistente en insertar por debajo del circuito a lo largo hilo esmaltado muy, muy fino. Se "anuda" un extremo del hilo y manteniéndolo tenso se van calentando las patillas comenzando desde el otro extremo. Tirando del hilo esmaltado por debajo de la patilla calentada para que "pase" por debajo de la patilla se consigue deshacer la soldadura y retirar el estaño fundido, quedando la patilla al aire. Una vez que un lado del circuito está desoldado se opera de igual forma con el otro y, ¡voilá! trabajo hecho.
Un saludo

jon, ea2sn
