Problemas con sonda de potencia

Vaya!!
[strike]

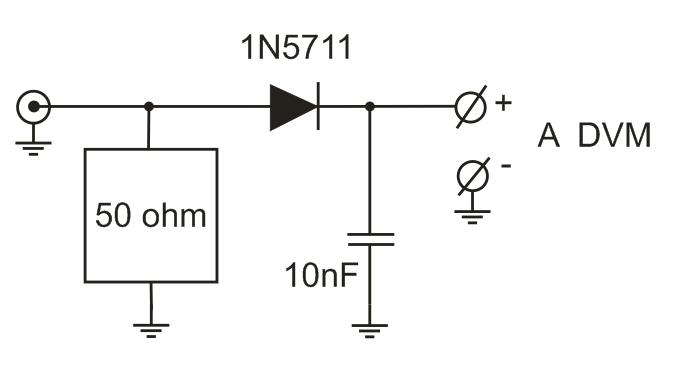

Buen circuito para romper diodos. El circuito falla. Tal como está el diodo lo estas cargando con la señal de RF y se te va a la porra[/strike].

Hace mucho que no monto este tipo de circuitos porque uso el medidor de ROE/Vatimetro que supongo más fiable, pero creo recordar que lo monté con un condensador en serie con el diodo. De todas formas debería funcionar sin mucho problema. Mira este: http://users.belgacom.net/hamradio/schemas/RF_powermeter_dummyload_on6mu.htm Aconsejan poner varios diodos en serie o un diodo de más potencia.

Te adjunto el sensor de mi transverter XV144. Fijate el condensador de 2.2pF antes del diodo, estamos trabajando con 30W de nada, je je.

Saludos
Manolo
EA7EE

[img size=657] [/img]

Hola Alvaro, parece que esté cortocircuitado el condensador, sea por dentro o entre sus patillas.

Saludos.

EA3AAR, Antoni.

Gracias por tu aporte Manolo, pero te podría mostrar hasta una docena de montajes en la web que utilizan el mismo esquema. No lo entiendo.

Antoni, el condensador está comprobado y por si las moscas cambiado por otro de igual valor.

Obviamente el diodo no se "cruza" por sobretensión en sus extremos, dada la baja potencia utilizada. Se cortocircuita por sobreintensidad, o por las "meigas", quien sabe.

Utilizando 10 W la tensión máxima previsible no supera los 25 V. La intensidad vendría dada por la carga que supone el multímetro digital conectado, que siendo del orden 10 Mohm de impedancia de entrada nos da una intensidad de microamperios. Cada vez lo entiendo menos, porque además se funde el diodo sin conectar el multímetro.

¿Mas opciones?

Hola,

Puedes tambien montar un puente resistivo,en la toma mediana dos 1n4148 seguido de 1000pf a masa.
Se puede ajustar las resistencias segun la potencia,como son resistencias de valor alto,no afecta a los 50ohms de la linea.
un saludo.
Ramon

Pues problema solucionado, no sin contratiempos ... Al final probé con dos 1N4148 en serie, por eso de tener en stock, y el circuito funcionó correctamente. Con el cuento aprendido, sustituí los 1N4148 por dos 1N5711. Con 5 W nada más pisar PTT los dos diodos a la porra ... así que vuelta a 1N4148, dos en serie, probar y cerrar la tapa. Me rindo. Sigo sin explicarme porqué, ya que con la potencia utilizada no sobrepaso la máxima tensión de trabajo ni de uno solo de los diodos, cuando menos de dos en serie. La V reversa del 1N4148 es 100V y del 1N5711 70V. Poniendo uno solo casca a 5W ¿?¿?¿
Ahora, con dos 1N4148 mide hasta 50W (límite de mi antena fantasma) sin ningún problema, únicamente hay que sumar 1,4V a la tensión leída para obtener la potencia real en la fórmula.

Gracias a todo por vuestro interés.
