PROBLEMA DISPLAY KENWOOD TM241E

Es una averia conocida y tiene varias soluciones segun el caso....

Empieza con esta... olvidate de la parte del montaje del DRU-1 y centrate en la limpieza de los contactos.

http://quantotira.blogspot.com.es/2010/04/kenwood-tm-241-e-problemi-al-display.html

Puede ser limpieza de los pines del conector (se solucionará solamente limpiando el conector), pero yo he visto varias con el mismo problema y son las soldaduras del conector a la placa.
Solución fina: resoldar el conector utilizando una punta muy fina y buena vista.
Solución cutre: poner algo (cartoncillo, goma fina, etc...) por detrás de la placa para que el conector haga presión sobre sus soldaduras.

Espero que te sirva.

73's de Juan Carlos EA5EXK

Solucion drastica... la que me toco hacer a mi... quitar conectores y puentear contactos...
Esta foto no es mia...

Si, esa es la más drástica... :woohoo:

Si se te rompe algún pin del conector esa es la solución más barata.

EA9CD escribió:

Hola compañeros.

Me podeís echar una ayudita? tengo la TM241E que hasta dia de hoy funcionando perfectamente, de un dia para otro el display se ha quedado como veis en la fotografía. ¿A que puede ser debido? ...Gracias espero vuestros comentarios.

Saludos EA9CD

He reparado varias decenas de equipos de ese tipo y, efectivamente, el problema es la rotura de la soldadura del conector, bien en la parte fija (la trasera del equipo), bien en la otra (el frontal), o bien en ambas. La solución mejor es cuando se suelta del todo, porque se puede reestañar tanto la base como el propio conector, limpiar cuidadosamente (idealmente con desoldador con bomba de vacío) y luego resoldar, a poder ser con flux.

Pero hay que tener mucho cuidado al estañar el conector, ya que se puede fundir el plástico y entonces está perdido.

El cable lo dejo como última solución, pero también se me han dado algunos casos.

73 JOSE EB5AGV

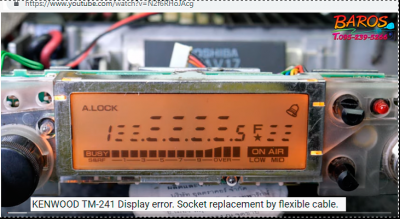

Este video puede ser interesante...

·

·

73 Carlos EC1T

A mi de la nada (funcionaba bien) enciende pero no va el display (ni la iluminación) PERO si se enciende el DIM rojo donde el selector de potencia y va volumen y squelch. ¿ A alguién le ha pasado ? Gracias

Pues si, el famoso conector. Yo he optado por una solución mecánica que apriete las dos placas y el conector haga mejor contacto. Es de suponer que fallan por el uso de botoneras y mandos de volumen y squelch que separan ambas placas.

Lleva unos años que el mío me lo hace, el display encendido y lleno de rayas, es el problema de los contactos del display con placa, mi solución provisional es apagar el aparato y ejercer una presión del display hacia arriba, enciendo y vuelve a la normalidad, y así ocurre cada vez que lo pongo en funcionamiento . Se que al final habrá que hacer alguna de las reparaciones descritas en el hilo.
