#328628  - 11 noviembre, 2018 09:54

Hola amigos, hace unos días cambié la primera parte de la antena donde va la fibra de vidrio por romperse por el temporal, y al ponerle de nuevo la caja mn8 pues aparentemente se ve bien el interior y resulta que después de revisar conexión veo que da continuidad en el cable coaxial y de roe alta , le he cambiado el pl tanto de coaxial y caja mn8 y sigue igual,, he visto todo lo que hay en el foro y revisado todo y solo me queda desmontar todo limpiar y volver a montar ,, que le podrá pasar 🤔

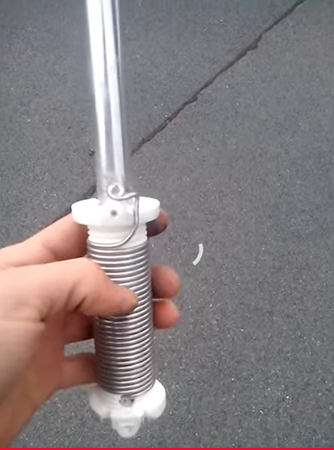

B4798D72 A398 481A 9518 9141473384FD

73, MANUEL EA7JKU

ResponderCitar
Inició el tema
EA7JKU
Mensajes: 54
#328629  - 11 noviembre, 2018 09:55

Conectado el coaxial a la caja mn8

Esta publicación fue modificada hace 6 años 3 veces por EA7JKU

73, MANUEL EA7JKU

ResponderCitar
Inició el tema
EA3FNM
Mensajes: 1761
#328637  - 11 noviembre, 2018 15:04

Te paso link del circuito de la caja MN8.

Si es como la R7, Desde mi punto de vista que haya cortocircuito entre vivo y malla mirándolo con un tester es correcto en continua ya que está electricamente conectado.

http://homepage.eircom.net/~johnei7ba/r7_vertical.htm

Slts.

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA7JKU
Mensajes: 54
#328875  - 19 noviembre, 2018 12:47

Hola Pedro , gracias por la respuesta pero sigo con roe alta en todas las bandas , revisando la antena en la unión de las 2 bobina bt1 y bt2 una de ellas tiene un golpe como abollado ,, y pienso que puede que esté haciendo contacto , cuando el temporal deje de llover volveré ha ver si desmonto de nuevo la antena y miro haber esa bobina que tiene , un saludo y gracias

73, MANUEL EA7JKU

ResponderCitar
Inició el tema
EA8CZM reaccionó
EA7JKU
Mensajes: 54
#329012  - 25 noviembre, 2018 05:05

pues nada chicos , la antena sigue dando roe a tope , no se ya que mas hacer la he desmontado pieza a pieza y no se le ve nada ni en las bobinas ,asi que no me queda otra que quitar y pensar que puede ocurrir y volver a intentar montar de nuevo ,gracias pedro 73

73, MANUEL EA7JKU

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2457
#329016  - 25 noviembre, 2018 09:36

perdona una cosa,en la foto que pones del balun el cable marron es coaxial supongo???,es que coaxial marron no he visto pero puede ser,por si acaso 😀

EB3DYO.
FRANCISCO.

ResponderCitar
EA3FNM
Mensajes: 1761
#329032  - 25 noviembre, 2018 22:12

Se que es una chorrada pero, ¿Has probado a poner una carga 50ohm al final del cable donde va la antena conectada para asegurar que funciona bien esa parte?

La continuidad en tre vivo y mañña con el tester es normal que la de, Yo ya miraría a más bajo nivel: ¿Has comprobado los condensadores sacándolos de la placa? y la continuidad de los cables de las bobinas? Soldadura fía.....

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA7JKU
Mensajes: 54
#329035  - 26 noviembre, 2018 00:52

Gracias por contestar pero ya lo revisé y nada 🤔🤔🤗gracias por tu tiempo, un saludo

73, MANUEL EA7JKU

ResponderCitar
Inició el tema
EA7JKU
Mensajes: 54
#329036  - 26 noviembre, 2018 00:57

Toda la placa revisada , cable nuevo , conectores nuevos y nada de nada , creo que lo mejor  será desmontar y volver a montar con todo limpio con estropajo de aluminio y ver si hace buenas conexiones ,,y regular todas las varillas ,, y abrir las 2 bobinas haber que me encuentro, gracias por la atención 73

73, MANUEL EA7JKU

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2457
#329037  - 26 noviembre, 2018 08:39

no me has contestado,es coaxial el cable marron??, de la entrada del balun,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA2AJO
Mensajes: 1883
#329050  - 26 noviembre, 2018 20:12

Cable marrón de 50 ohm no he visto nunca ...pero de TV de 75 ohm si, de hecho yo tengo de ese color en la T2FD que tengo en la casa de mi padre en un pueblo de la provincia de Burgos.



73's

Juankar - EA2AJO - EA1327URE---
EAQRP-122 - - - URE-51622
EGV-40 By EA3GCY =2,5W
Yaesu ft-818 =6W
Pixie 7,023Mhz =0,6w
QRP Labs QCX CW 30m=5W
Howes 40m =2W

ResponderCitar
EA7IVP
Mensajes: 992
#329051  - 26 noviembre, 2018 20:25
Respondido por: EA2AJO

Cable marrón de 50 ohm no he visto nunca ...pero de TV de 75 ohm si, de hecho yo tengo de ese color en la T2FD que tengo en la casa de mi padre en un pueblo de la provincia de Burgos.



73's

Hola Juankar... pues lo hay, por ejemplo, el RG-179 o así, de 50 Ohm. En el trabajo los hemos utilizado para conectar equipos de radio a la antena del GPS, es un poquito rígido, pero aún así, no e me asemeja al de la foto.

Saludos!

Carlos, EA7IVP

ResponderCitar
EB3DYO
Mensajes: 2457
#329052  - 26 noviembre, 2018 20:37

por eso lo digo porque en el balun de la foto el 1:1 de cable marron debe ser coaxial ,sino allí esta el fallo de que no funcione.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA1CMP
Mensajes: 207
#329053  - 26 noviembre, 2018 20:53

Buenas noches.

Ese es el cable que pone Cushcraft en sus balums de verticales. Lo podéis ver en este otro mensaje sobre otra incidencia con la R8:

https://www.ure.es/foros/tecnico/problema-cushcraft-r8-en-30-y-40m/

Y en esta otra web sobre la R5:

https://pa0fri.home.xs4all.nl/Ant/R5/onhr5eng.htm

73 de Luis Alfonso, EA1CMP
http://www.ea1urv.es/ea1cmp/

ResponderCitar
EC1T
 EC1T
Mensajes: 1322
#329089  - 27 noviembre, 2018 23:56
Respondido por: EA7JKU

... la antena sigue dando roe a tope ...

Es raro que no funciona bien el alguna banda y si el interior de la caja llamada “MN8 Matching Network (MATCH, R8 NETWORK BOX ASSY)” esta bien.

· Puede que las conexiones de masa no estén bien conectadas, revisarlas...

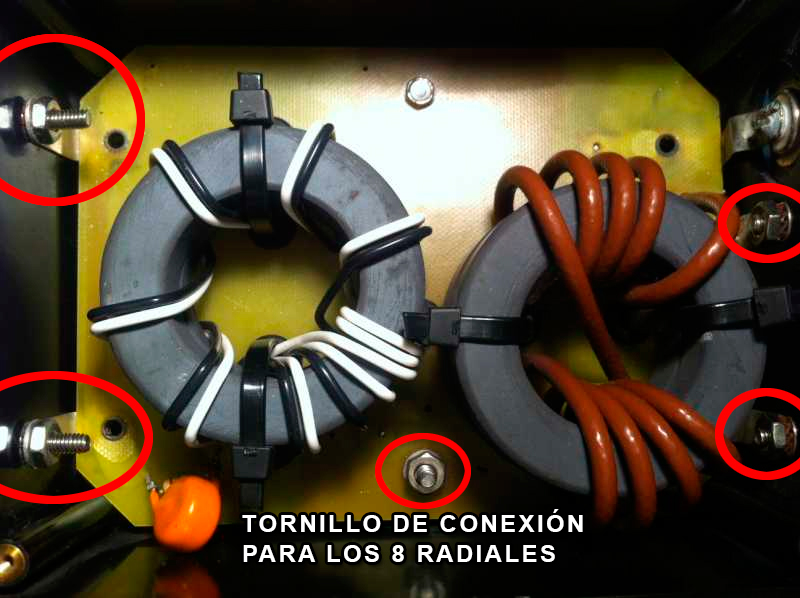

1 R8MASA

.....................................................................................................................

· Puede que las conexiones de las platinas que van al mástil no estén bien conectadas, revisarlas...
y el cable que va a los radiales o su conexión no estén bien conectadas, revisarlas...
2 R8MASA

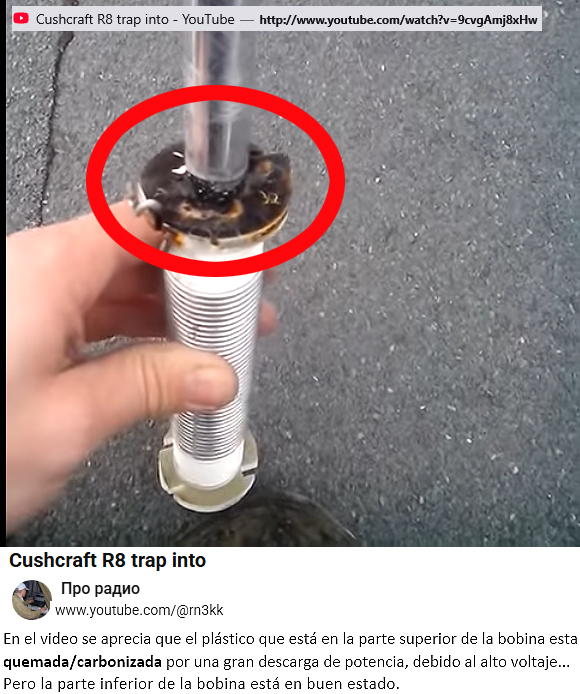

- Puedes ver el foro ruso en conexión del cable trenzado
- Puedes ver "Reparación de F5DQK y pruebas de medición de swr de una antena Cushcraft R7"
...............................................................................................................

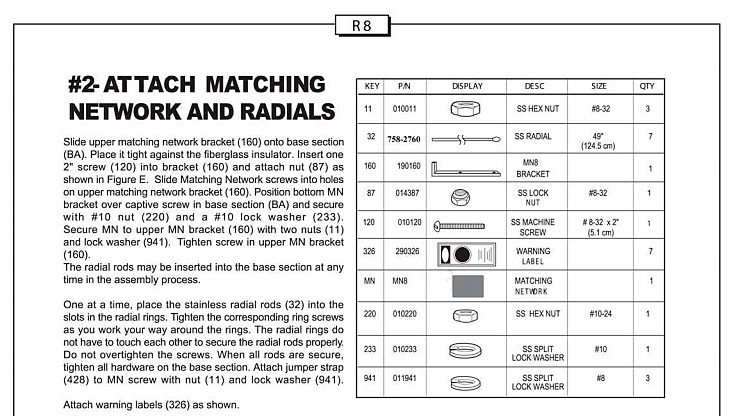

· información del manual Cushcraft R8 multibanda HF vertical
3 R8MASA
4 R8MASA

.....................................................................................................................

- Foto R7 Matching Network Uinit  de HL5BMX
2 R7 MASA

..............
· Video

.
73 Carlos EA1DVY



Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
