Problema con f.a. conmutada

Has probado a meterle carga, especifica el modelo de Daiwa.

Ok, si con carga y sin carga me hace lo mismo.

Es la DAIWA SS-33OW

Un saludo

Es algo complejo en principio sin desmontar y meterla en el banco de pruebas. Habría que ver el esquema electrónico y comprobar si lleva un segundo o tercer regulador de voltaje en el interior de la placa, para ajustar los valores mínimo y máximo del potenciómetro del frontal que debe estar entre 5 y 15v, cabe la posibilidad de que quizás estén desajustados.

He estado echando un vistazo con Google por si encontraba el esquema, pero no hubo suerte. Si tienes el esquema de la fuente pásamelo.

No obstante si hay alguien del foro que tenga una fuente igual y quiera hacer la prueba del polímetro digital el amigo EA1FCH le estará agradecido. También si tiene el esquema pues le pase el Scan y nos lo envíe.

Saludos

Hola:

Te dejo el esquema.

Un saludo

[file name=F.pdf size=42530] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/F.pdf [/file]

Hola,

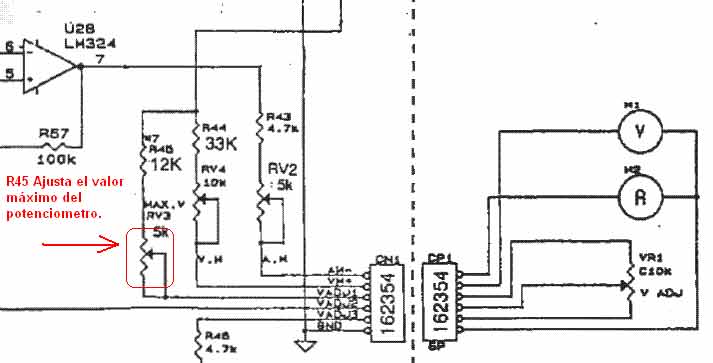

en el esquema siguiente te he marcado la resistencia ajustable que define el valor máximo para el potenciómetro del frontal. Abre la tapa de la fuente he intenta localizarla, incluso es posible sea accesible desde el exterior desde algún agujero en la carcasa de la fuente por abajo o por un lateral, si no existe deberás desmontar la tapa y localizarla. Reajústala ligeramente con un voltímetro digital colocado en las bornas de salida y con el potenciómetro del frontal al máximo. Deberá ir aumentando voltaje, comprueba el valor máximo y el valor mínimo de voltaje de salida que obtienes reajustando esta resistencia por simple curiosidad y déjalo en los 15v o donde más te guste. Si no lo consigues es posible tengas algún componente dañado, en el especial el LM324.

Es posible que la fuente venga de fabrica ajustada al máximo de 13v con objeto de proteger los equipos electrónicos ante un error de subida del potenciómetro del frontal, ya que a más de 13,8v no suele ser muy común usarla, pero entonces no le veo sentido al potenciómetro del frontal.

No te olvides decirnos como te ha ido.

Hola:

Ok gracias por la info. Cuando vaya para casa esta semana lo pruebo y ya os digo que resultado da.

Un saludo

Gracias por el poner el esquema para todos. Yo saqué el esquema de esta fuente hace algunos años cuando reparé una y lo compartí por aquí con varios colegas. Posteriormente me quedé sin el archivo al coincidir un "churruscamiento" de un pendrive y un formateo de mi PC. Lo pedí por aquí pero sin éxito (afortunadamente lo conservaba en papel). Ya me pasó alguna vez más lo de conseguir el esquema del fabricante luego de invertir bastantes horas para sacarlo yo, pero no doy el tiempo empleado por perdido sino todo lo contrario por lo aprendido (aunque suene raro en esta era del "todo ya").
Gracias otra vez y un saludo para todos los "hilados".
Javier

Hola:

Hoy hice la prueba y si que aumenta la tensión de salida.

73´s
