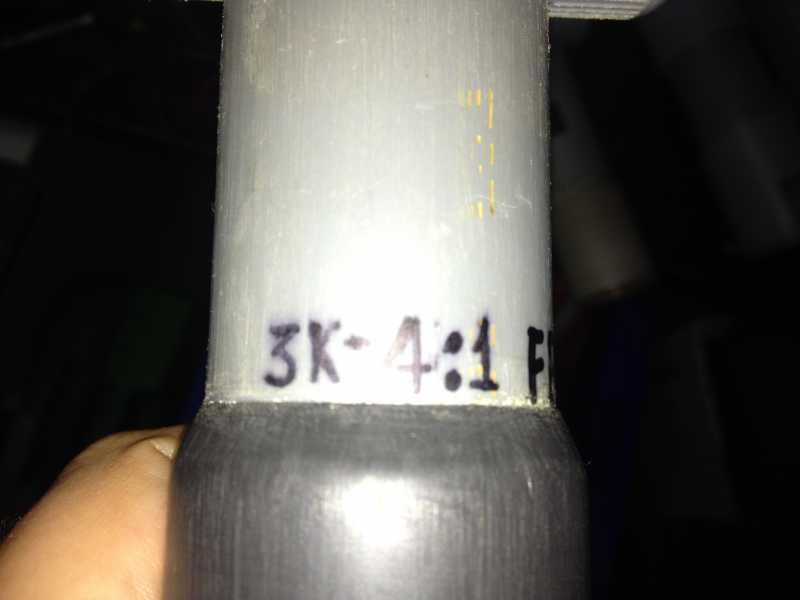

Pregunta sobre Balun

Pues muy facil... como la entrada es de 50 ohmios, le conectas un equipo de hf, a ser posible QRP ( con unos 5 0 10 watios es mas que suficiente ) y a los terminales de salida conectas una resistencia ( no inductiva y que aguante la potencia de entrada ) de 50 ohmios ( valor comercial 47 ) o de 200 ( valor comercial 220 ) o bien un conjunto de varias que den ese valor.
Intercalas un medidor de roe fiable entre la salida del emisor y la entrada del balun, recorres varias bandas y cuando no te de roe, como sabes el valor de la resistencia colocada, pues ya conoces la relación del balun sin abrirlo...
¡¡¡ ma o meno ¡¡¡ vaya rollo me he soltado.

Hola!. Puedes seguir los pasos que indico en mipágina https://sites.google.com/site/ea7ahg/taller/medir-un-balun y si no tienes analizador de antenas, como ya te han apuntado antes, la solución pasa por conectar a la salida de antena del TX un medidor de SWR (estacionarias) y este al balun. En las conexiones de antena del balun tienes que conectar Resistencias de modo que si obtienes 1:1 en el medidor de SWR con una resistencia de:
- 50 Ohm tienes un balun 1:1
- 200 Ohm tienes un balun 1:4
- 300 Ohm " " balun 1:6
- 450 Ohm " " balun 1:9

Recuerda que jugando con las resistencias y conectándolas en serie o en paralelo puedes obtener los valores antes indicados. Por ejemplo: 2 de 100 Ohm en serie daría como resultado otra de 200 Ohm, y si las conectas en paralelo otra de 50 Ohm.

Asegúrate de que la potencia de la resistencia (no bobinada )NO INDUCTIVA ha de soportar la potencia de salida del emisor (siempre ajustado a mínima potencia, ej. 1 W ó 2W).

Espero haber podido ayudarte.
Feliz año nuevo!

Hola,

Con un analizador de antenas es lo mejor y más seguro.

Donde va la antena pones resistencias de 50, 100, 200 OHm, donde va la radio pones el analizador y ya compruebas la relación de transformación, sin peligro alguno.

73, Máximo - EA1DDO

Gracias a todos por las indicaciones !

De momento no he encontrado ningun balun que cubra toda la banda de hf, mañana tratare de probarlo mas a fondo, lo que me parece raro es que un balun comercial 1:1 tampoco me da buenas señales , desconfio un poco de las resistencias que utilizo. Influyen que sean inductivas o no-inductivas?

Uffff repasando los comentarios de Paco, veo que tiene que ser no inductivas, seguro que he hecho algo mal ! Mañana lo miro bien.

Por cierto Paco tienes una web increible !!!

73s
