Hola, ¿algún colega tiene experiencia con este analizador?
EL caso es que no consigo medir nada razonable con él, hago la calibración, le digo que la use pero luego al medir un filtro LC me sale que tiene ganancia en algunos puntos, en medida de impedancias aparecen puntos con "resistencia negativa" (fuera de la carta de Smith). No está averiado, es nuevo y he probado con otros tres también nuevos y el resultado es el mismo, estoy preparando las prácticas para los alumnos y todos los analizadores se comportan igual.
Si le digo que no use calibración, el resultado es similar sólo que el filtro pasa a ganar mucho mas
.
¿Que estoy haciendo mal? ¿Hay algún paso que me haya saltado? El SW está bien instalado, el PC reconoce el analizador, sólo que mide mal.
73
Inició el tema
Hola,
¿Será que lo estás conectando mal?
Puedes primero medir cosas más sencillas, y luego vas incrementando la complejidad, a ver donde está el problema.
A todo esto, esta semana descubrí que los VNA que se conectan por cable USB al PC suelen tener problemas que afectan a las mediciones.

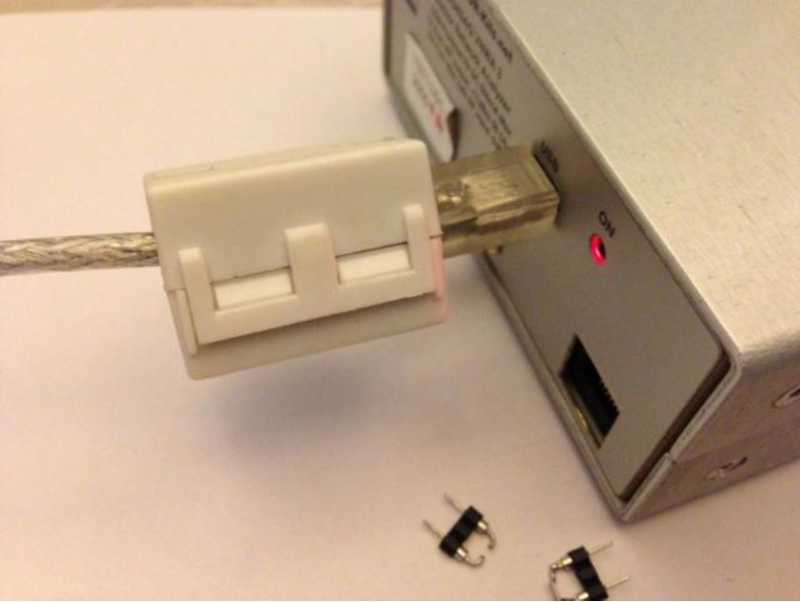

Se resuelve poniendo una ferrita al cable USB.
73, Máximo
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
Hombre, siempre es recomendable usar cables USB que tengan ferritas de buena calidad.
Y ojo, porque algún avispado fabricante chino vende cables con "un bulto" que no es una ferrita, es simplemente un cilindro de plástico. Cosas veredes...
73, Borja EA2EKH
---
Tinker, tailor,
Soldier, sailor,
Rich man, poor man,
Beggar-man, thief!
:laugh: :laugh: :laugh:
Mi hijo me hace profundamente feliz
TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!
Hola,
Lo que al parecer pasa es que como un VNA no deja de ser un pequeño transmisor... y como tiene la malla a masa... ¿Os suena?
Todo el conjunto, cable USB, etc, pasa a ser malla del transmisor, y puede hacer acoplamientos con lo que se está analizando.
Así que hay que poner choques también, como si fuera un coaxial.
Los que no necesitan eso son esos que tienen bluetooth, y se quedan suspendidos en el aire y comunican los datos por bluetooth.
73, Máximo
Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es
Yo tengo el PocketVNA comprado hace más de un año y sin utilizar, le pasaba lo que al tuyo, calibraba aparentemente bien pero las mediciones eran incoherentes, se quedo en su caja bastante tiempo pendiente de aprender alemán, hasta que un día lo volví a probar y ya no iba nada de nada.
Este año en la reunión del EAQRP pude comprobar con otro PocketVNA, decir que era bastante más nuevo y a su propietario le funcionaba estupendamente, pero con el programa instalado en mi portátil también iba mal, así que puede que el problema sea de soft.
Si quieres buenas respuestas haz buenas preguntas
73 de Angel, EA2ET.
Yo tengo el minivna Tiny y, aunque sea distinto, es fundamental calibrarlo cuando la temperatura se estabiliza. A una temperatura ambiente normal el mío al menos se estabiliza a unos 43 grados.
Si lo enchufas y calibras directamente lo normal es que luego patine.
En el labo de microondas de la uni dejan precalentar media hora incluso un Agilent "pata negra" que tienen.
73, Borja EA2EKH
---
Tinker, tailor,
Soldier, sailor,
Rich man, poor man,
Beggar-man, thief!
Escribió:precalentar media hora
Yo el mio también siempre lo enciendo un buen rato antes de ponerme a usarlo.
