Enio,
no te agobies con el receptor SDR, que las señales en cuadratura van a estar ahí, las veas o no
jon, ea2sn

Es que he probado con una lupa y nada de nada. ¿Como sé que me han enviado un kit sin las cuadraturas?

He estado revisando algunos vídeos de Youtube y salvo uno que se quejaba que en un emulador virtual de Windows no le pitaba bien, todo lo demás tiene muy buena pinta así que lo he pedido. Ya comentaré.

Lo he recibido y funciona, no lo he probado todavía con mediciones en equipos pero espero hacerlo en breve. En total no han llegado a 70 euros puesto en casa desde España.

Buenas tardes.

He acabado la cuarta etapa del SoftRock RX ensamble III, el generador del reloj de cuadratura y he podido ver las señales, ver para creer que existen Jon, pero ahora me entran las dudas de si son las señales del reloj de cuadratura o el Skiline de la sierra de Peñas de Aia.

Creo que voy a dar por buena la etapa y seguir con el montaje, la verdad es que los componentes SMD no son tan fieros y el osciloscopio funciona de aquella manera pero por 60 euros es hasta divertido, altamente recomendable.

Me gustaría intercambiar comentarios sobre algunas dudas en el montaje del SoftRock, quizá algún amable compañero me pueda echar una manita con lo que le quedaría sumamente agradecido. A todos los demás gracias por leer.

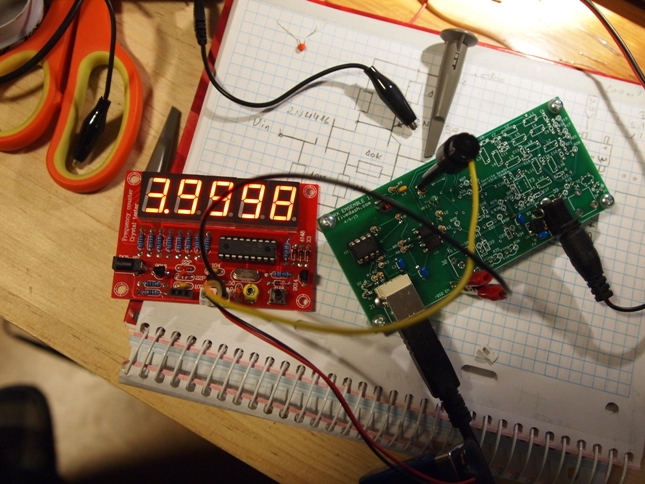

Otro juguete que he estrenado con el montaje del SoftRock es el frecuencímetro chino de 13 euros que funciona como uno de verdad. Esta es la frecuencia de oscilación del Si579 ajustado desde la DLL del HDSDR.

Enio,
las formas de onda que ves en cuadratura son las que son, no esperes flancos perfectos y sin "tintineo" (ringing) en las crestas. Estoy seguro de que habrás dormido mejor después de la confirmación de que todo está bien.
Y con relación al frecuencímetro chino, ojo con las tensiones de entrada: van directas al micro, que es TTL. En muchos casos requiere de un preamplificador y, en otros, de un atenuador.
Cuando tengas el Ensemble III montado y calibrado -muy fácil con un truquillo de Juanito EA2KQ- podrás usarlo para "recalibrar" tu frecuencímetro chino y dejarlo "niquelao".
Para preguntas sobre el Ensemble, abre un tema nuevo de discusión.
Como los que están a setas o a Rolex, aquí o estamos a osciloscopios o estamos a Ensembles.
jon, ea2sn

OK Jon gracias, he puesto el primer osciloscopio en mi vida a los 74 y eso es importante. Había casi olvidado mis años de formación en el otro extremo de la A8 por eso mi atención estaba dispersa. Ahora mismo estoy disfrutando de una excelente propagación en la banda de 24 MHz y trabajando japoneses y chinos.

En cuanto al frecuencímetro voy a intentar montar el buffer con con un 2N4416 un 2N5139 tal como está descrito en un enlace qyue facilitas en el hilo del aparato. Es sorprendente lo preciso, el Si570 del SoftRock oscila a 4 HHz y la desviación es de 2 pp 1000 (3.9998MHz). Sin duda una buena compra y un buen consejo.

Voy a seguir tu consejo y me centraré en el SoftRock en otro hilo.

El PNP puedes sustituirlo para onda corta por un 2N3906 sin problemas. El 2N5139 es de unobtanium. Interesa montar el preampli en plan remoto: junto al punto de medida, nada de cables largos entre el punto de medida y el preampli.
Y sobre la calibración del Si570, la de fábrica es buena, pero se puede dejar a 0 patatero usando el Ensemble. Y luego podrías recalibrar el frecu chino...
jon

He encontrado un PNP de Kriptonita, no se si servirá para sustituir al 2N5139.
