Nuevo Icom IC-7300

En 40/80M con el Yaesu 9k o 5k simpre con el IPO conectado y atenuado hasta hasta 6db incluso 18db y ademas de eso AGC en OFF ( no fast), los resultados son sorprendentes en audio ,en señales fuertes obviamente no funciona.Mi señal fija en 40 y 80 local es de 59+5db a veces +15db.

Resumiendo dejarlo sordo y quitarle todas las ayudas,en estas bandas la Ganancia del Receptor ,y no de la antena) es una mala amiga.Solamente el K3 se salva en bandas bajas porque el 990 no llega donde el FT5K , SDRs super interesante y de momento no me atrevo a dar el paso las cifras siguen siendo engañosas.

Juan, BLP, así es, los receptores, la mayoría de las veces son mejores de lo que creemos, hay que conocer un poco su funcionamiento y se les saca mucho provecho, mucho más de lo que uno se puede imaginar.

Cuantas veces estamos en 80 m con un ruidazo tremendo y cuando empezamos a atenuar (mejoramos el IP3) y variamos la RFGain (mejoramos la figura de ruido, es decir hacemos que el receptor meta menos ruido propio que enmascara las señales), empiezan a aparecer estaciones que antes ni escuchábamos.. y pensamos "pero... y estos de dónde salieron?.. no los había escuchado antes"... lo primero que pensamos es "vaya, está mejorando la propa".....en CW la diferencia es dramática... :woohoo:

Como dice Biel, se me adelantó, otro de los "botones mágicos" es el del AGC, cuando lo pones en OFF, y trabajas más con el RFGain, es cuando se le saca el jugo al receptor.

El problema es que muchos equipos no traen esta posibilidad, y es completamente entendible, un equipo de móvil, no los puede tener a mano porque es obvio que cuando conduces, no puedes estar mirando si mejoras la figura de ruido.....

Y Biel, tú no has "metido la patita" en el mundo de los SDR, pero conociéndote un poco, ya me imagino lo que te agenciarás cuando decidas dar el paso.... que tarde o temprano lo harás, no tengo dudas.....

Disculpen que el hilo se vaya un poco del origen, pero es que esta gente de Icom, se está haciendo desear y en algo hay que gastar el tiempo... :laugh: :laugh:

Bueno, acabo de enterarme en qrz.com de que por fin tiene homologación de la FCC, con el número AFJ376500

Lástima que han pedido a la FCC que oculte el esquema y diagrama de bloques, tenía verdadera curiosidad por echarles un vistazo.

Aqui ya esta el manual completo.

http://www.icom.co.jp/world/support/download/manual/disp_products.php?PDNM=IC-7300

Por lo poquito que he podido mirar el manual.....
¿Parece que se puede editar el "límite de la banda" al gusto para poder "abrir" en tx el equipo?
En caso de que se permitiera una banda nueva, una ampliación del segmento, etc etc.

Configuración básica capítulo 3

Hola a todos.

Mi amigo EA2CSI me ha pasado este enlace, por si os puede interesar.

http://forum.qrz.ru/attachments/338-ic-7300/158703d1456442991-ic-7300-ic-7300_schematic_diagram_0.pdf

Saludos cordiales.

Hola,

Escribió:

Mi amigo EA2CSI me ha pasado este enlace, por si os puede interesar

Claro que interesa. Yo no había visto el esquema aún.
Estaba buscando el chip ADC.

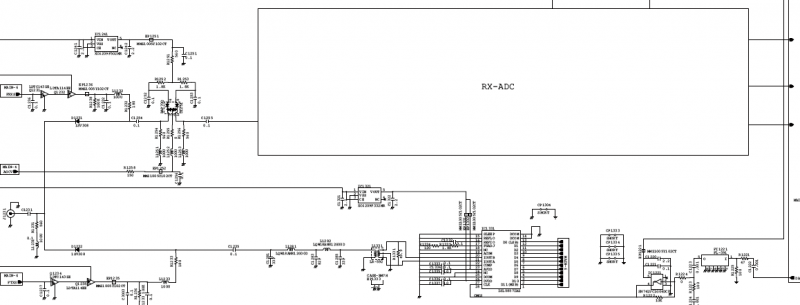

En la placa llamada MAIN-5 se ve la RF por la izquierda, veo dos ramas; la superior va a una caja cerrada denominada RX-ADC ¿? y no se sabe lo que hay dentro.
Debajo hay un chip ISL5857 que resulta ser un DAC de alta velocidad, parece el de TX;

Escribió:

The ISL5857 is a 12-bit, 260+MSPS (Mega Samples Per
Second), CMOS, high speed, low power, D/A (digital-to-analog)
converter designed specifically for use in high performance
communication systems such as base transceiver stations
utilizing 2.5G or 3G cellular protocols.
This device complements the ISL5x57 family of high speed
converters, which include 10, 12, and 14-bit devices.

• Excellent spurious free dynamic range (73dBc to Nyquist, fS = 130MSPS, fOUT = 10MHz)
• UMTS adjacent channel power = 70dB at 19.2MHz
• EDGE/GSM SFDR = 90dBc at 11MHz in 20MHz window
• Pin compatible, 3.3V, lower power replacement for the
AD9752 and HI5860

Para audio usan un PCM1802, que es de 24bits 96 KHz.

Total, que no se sabe con que digitalizan la RX. habrá que esperar a los primeros que abran el equipo y lo miren...

Muchas gracias

73, Máximo - EA1DDO

Cierto, no han etiquetado el A/D.

No creo que sea un secreto, será un despiste.

Lo que queda meridianamente claro es que es de muestreo directo, no hay conversiones antes del A/D. Un AGC y poco más

Escribió:

será un despiste

Me parece que no.

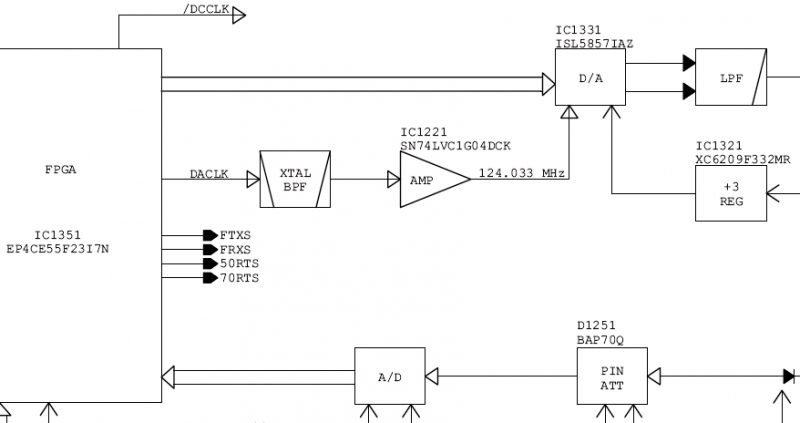

En dos esquemas y en ambos sin referencia alguna;

En este otro tampoco;

Me da que por algún motivo no quieren que se sepa que hay ahí.
Con el tiempo se sabrá.

73, Máximo - EA1DDO

Bueno, parece ser que el D/A parece ser este, según me han comentado:

http://www.intersil.com/content/dam/Intersil/documents/isl5/isl5857.pdf

Falta concretar el A/D

También me han dicho que ya tenemos algunas fotos del interior del equipo, proporcionadas por los propios compradores.
...Y que ya están en algunas redes sociales (hace unas 10horas). Aunque la calidad no es la esperada :blush:

https://twitter.com/HamDMRNL/media

Saludos cordiales de EA2CSI (que es mi informador) :laugh:
Un placer.

Hola,

Escribió:

ya tenemos algunas fotos del interior del equipo

Ahí se ven tres micros grandes, uno es el DSP de TI (se ve el logo), el del fondo es el Ciclone, y el más grande es el procesador principal.
¿Os imagináis donde está escondido el A/D?
No me extrañaría que estuviese en esa cajita plateada. No se que misterio se tienen con eso.

Gracias

73, Máximo - EA1DDO

EA1DDO escribió:

¿Os imagináis donde está escondido el A/D?
No me extrañaría que estuviese en esa cajita plateada. No se que misterio se tienen con eso.

Más que escondido, supongo que apantallado

Pero no se, es raro. La verdad es que es un equipo tentador. Aunque de momento con el IC-7200 estoy encantado.

La gran duda es: ¿qué ofrece en el USB aparte del control (por supuesto), audio demodulado e I+Q de banda estrecha para demodular DRM y cosas así?

De momento no han dicho nada, pero parece que el software de control de Icom tiene posibilidades que van más allá de lo que acabo de mencionar.

Escribió:

Más que escondido, supongo que apantallado

¿Apantallado?, allí no hay RF, es digital igual que el FPGA o el DSP, pero solo taparon uno, los otros no.
¿Y en el esquema, lo apantallaron también?

Eso es que lo quieren esconder ¿La razón? no lo se.
Cuando uno pone algo potente, no lo esconde, todo lo contrario, lo publicita.
Si hubieran puesto un cañón de ADC lo habrían anunciado a bombo y platillo.

Podría ser un chip hermano del que pusieron para TX, un Intersil de esos, pero no se sabe. Pero se sabrá.

73, Máximo - EA1DDO

Hola,

Publicidad del nuevo icom IC-7300 en ESPAÑOL , icomstorage.com

Parece que no tiene la nueva banda de 60m (5351,5 - 5366,5 kHz, en España)

.

.

.

...

73 Carlos EA1DVY
.

EA1DDO escribió:

¿Apantallado?, allí no hay RF, es digital igual que el FPGA o el DSP, pero solo taparon uno, los otros no.
¿Y en el esquema, lo apantallaron también?

Bueno, un convertidor A/D muestreando banda ancha, algo de susceptibilidad al ruido puede tener. Y circuitos digitales son notorios emisores de porquería.

De todas formas no sabemos si eso es el A/D. De momento es una suposición.

A éstas alturas, si no trae RJ45 encarece y complica el control remoto.

Saludos

A mi, por intuición técnica esto me gusta mucho. Hay que esperar un poco, pero intuyo que la máquina va a funcionar muy bien. Igual me equivoco, pero por lo visto aquí, empiezo a ahorrar , por si acaso. Ya veremos. En principio, el planteamiento de radio digital con botones y mandos para tocar me gusta. Y los diagramas casi se entienden. Si se entienden del todo, igual tomo decisiones. Ya veremos. Pero si, me gusta. No creo que funcione peor que mi chatarra radioeléctrica.

Me tienta mucho....

Al margen de lo estrictamente técnico, hay que tener en cuenta que el IC-7300 es lo que es, no pretende ser un "flagship".

Digo esto porque la expectativa es no alta, altísima, y de ahí a la decepción hay un paso.

Creo que si funciona como un IC-7100 (por decir la parte de HF-6 m y 4 m) podemos darnos por satisfechos.

Es un entry level, y no olvidemos nunca que Icom no es una ONG y que nadie da duros por 3 pesetas

Hola,

AB4BJ, First Impressions of the Icom IC-7300 HF + 6M Transceiver

http://ab4bj.com/wordpress/2016/02/first-impressions-of-the-icom-ic-7300-hf-6m-transceiver/

73, Máximo - EA1DDO
