Nueva impresora de placas PCB

Hola yo tengo ya pedidos los materiales para hacerme un fresadora para hacer PCB, me llegaran para navidades.
Estoy deseando que llegue, ya que tengo muchos proyectos en mente que esta maquina me facilitara y agilizara.

Tambien tengo hecha otra para fresar aluminio, pero aun no la he puesto en marcha

73.

Hola,

Pedro, pero lo tuyo son materiales profesionales. Tu maquina al lado de la de arriba es como un camión al lado de una bicicleta. jajaja.

Lo que es corta, fresar y taladrar, supongo que no tiene misterio. El tema es conseguir esa tinta líquida que se solidifica y es conductora.

Seguro que de aquí a pocos años el tema se universaliza, y en cuento los chinos empiecen... luego ya todos tendremos una de esas maquinitas para hacer placas chulas. No más ácidos, ni reveladoras ni nada de eso.

73, Máximo - EA1DDO

Maximo esta no es para las PCB, es para fresar aluminio, plastico, etc, para hacer piezas.
Para la de las PCB no usare tinta conductora, directamente se pone una placa virgen y la fresa va eliminando el cobre que no necesitas en vez de hacerlo con acidos y fotolitos, ademas te hace el taladrado.
Esta lo puede hacer pero es un mamotreto, le dare otro uso, para las PCB voy a montar otra similar a esta pero mas pequeñita, como una impresora 3D, pero con una fresita, como digo para eliminar el cobre donde corresponda y hacer los taladros.
Aunque estas cosas al final son practicamente la misma cosa, se cambias la fesita por un inyector de plastico y haces una 3D.
73.

Hola,

Escribió:

se pone una placa virgen y la fresa va eliminando el cobre que no necesitas

Ya veo, pero... eso ha de tener bastante precisión, ya que la capa de cobre es muy fina y si te pasas, te llevas la fibra.
Aunque la fibra es muy gorda comparada con el cobre.
Nunca vi eso.

¿Ya existe? ¿O es un invento tuyo?

73, Máximo

No hombre eso existe, y las fresadoras dan precision, mucha precision, ahora asi de cabeza no recuerdo.
73.

este es el trabajo de df9np con una fresadora

Hola;

Según la noticia:

Una máquina que facilita la fabricación de placas electrónicas, un proceso lento y costoso, gana el concurso internacional de diseño James Dyson

Y según parece eso ya eso existe....

¿Cómo puede ser?

¿Nadie se presentó?

Un saludo

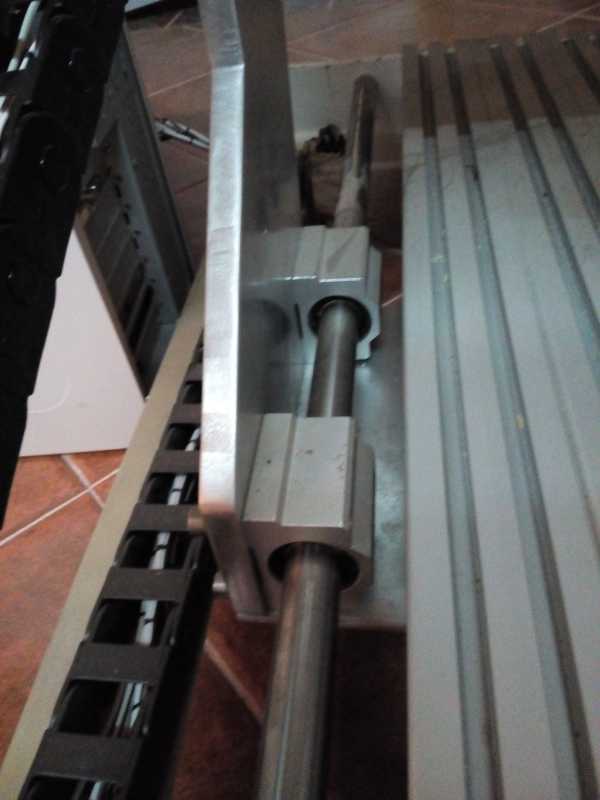

En la fresadora CNC de arriba, menos los cojinetes, las varillas roscadas, varillas lisas calibradas y la base, lo demas son piezas hechas a mano con chapa de aluminio de 1 cm de espesor cortadas con sierra de calar, limadas a mano con lima y taladradas con un taladro de columna, todos los cableados etc, tiene muchas pero muchas horas de trabajo, entre un compañero de trabajo y yo. Es de ambos.

73.

Buenas noches,

Máximo (EA1DDO) escribió:
"Ya veo, pero... eso ha de tener bastante precisión, ya que la capa de cobre es muy fina y si te pasas, te llevas la fibra.
Aunque la fibra es muy gorda comparada con el cobre.
Nunca vi eso.

¿Ya existe? ¿O es un invento tuyo?"

Estimado Máximo, aunque te cueste creerlo, hace más de 30 años en la empresa para la cual yo trabajaba nos hicieron una demostración con una de esas "fresadoras" para fabricar prototipos de PCB. Creo recordar que era una empresa suiza.
El sistema era muy preciso aunque lento y si la memoria no me falla el proceso se efectuaba mediante un sistema de pantógrafo. Es decir: Partiendo de un dibujo trazado a mano (PCB), la "máquina" ejecutaba sobre el circuito impreso los movimientos rectilíneos del original. Más o menos como hoy en día se graban los logotipos, firmas, anagramas, etc. en el sector de platería y joyería, pero entonces no había programas de ordenador.
Eso sí: el precio era muy alto y además bajo pedido.

Saludos.

José Luis, EA4EWT

Efectivamente en IberRadio se pudo ver una muy maja trabajando:

http://www.lasertecom.com/prototipado-electronico

Para nuestro uso son geniales, ahora solo falta que bajen un poco de precio.... aunque, si se compara con lo que cuesta un equipo yo diría que son perfectamente asequibles. (sobre manera los modelos pequeños).

Mi enhorabuena Pedro, esa CNC os está quedando brutal, me imagino que los husillos que habeis metido son de bolas, no??? y el proxxon ese..... me encanta.

Para quien le pueda interesar, la firma BQ no hace mucho sacó al mercado una CNC para PCB y es la llamada Cyclone, lo bueno es que es open source y si uno quiere se puede descargar las piezas para imprimir, el software y todo lo necesario para hacerla, yo ya me la estoy haciendo poquito a poco pero con algunas modificaciones.
Link de la cyclone de BQ, en la misma pagina hay un enlace para toda la ducumentación necesaria para hacersela uno mismo.
http://store.bq.com/es/cyclone
