NANOVNA,CALIBRACION CON DISTINTA IMPEDANCIA

EB3DYO
Mensajes: 2457
#395853  - 9 agosto, 2024 11:26

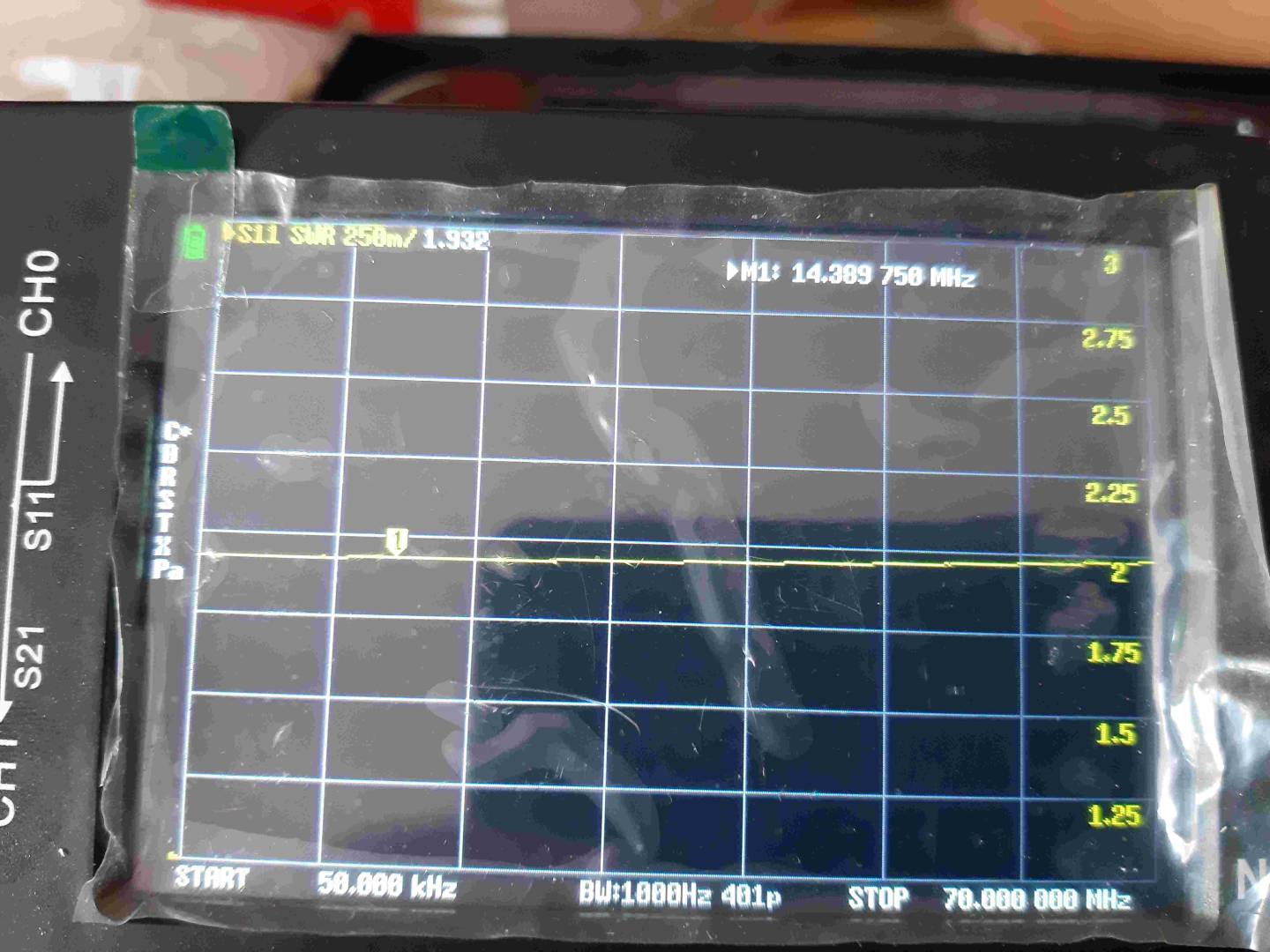

En un foro extranjero salio este tema,calibracion del vna con otra impedancia,segun el autor del tema si se puede,el queria hacerlo para medir una antena con linea paralela de 600 ohms,asi que cojio una resistencia de carga de 600 ohms y calibro el vna,todo le salio bien,el diagrama de smith salio el punto en su centro y roe 1.0,asi que todo bien,bien ...pues eso a mi no me convencio,mis conocimientos me decian que no,asi que manos a la obra,lo calibre con 100 ohms para que segun lo que pensaba no se salieran los datos de pantalla,todo bien en principio ,punto central en el diagrama de smith y roe plana 1.0,entonces dije ..bueno voy a medir una resistencia,asi que le puse la carga de 50 ohms que viene con el vna,mido roe y ...hombre ,mas o menos 2,bueno,luego digo ..mido la resistencia,cagada!!,me da 25 0hms,asi que a pesar de que parece todo bien,pues no puedes medir cosas como si estubiera calibrado con 50 ohms,el porque muy facil de entender el vna tiene en su interior en la entrada un puente equilibrado para 50 ohms ,asi que solo nos medira bien con referencia a esta impedancia para cualquier otra ese puente seguira estando desequilibrado aunque intentemos engañarlo con la calibracion y el software del vna,asi que la respuesta es NO se puede calibrar el VNA con distintas impedancias que no sea 50 ohms

roe
resistencia

EB3DYO.
FRANCISCO.

ResponderCitar
Inició el tema
EA2AJO, EA1FBF, EA8RM y 2 personas más reaccionaron
EA2AJO
Mensajes: 1883
#395972  - 14 agosto, 2024 09:28

Gracias Francisco por tu aportación.

Es muy lógico lo que comentas.

Haber cuando sacan algún aparatejo que valga para otras impedancias que no sean 50 Ohmios, algunos usamos muchas veces líneas de alimentación y antenas que son de diferente impedancia que esos 50 Ohm.



73.



Juankar - EA2AJO - EA1327URE---
EAQRP-122 - - - URE-51622
EGV-40 By EA3GCY =2,5W
Yaesu ft-818 =6W
Pixie 7,023Mhz =0,6w
QRP Labs QCX CW 30m=5W
Howes 40m =2W

ResponderCitar
EA1DDO
Mensajes: 7817
#396206  - 22 agosto, 2024 23:51

Publicado por: EB3DYO

,lo calibre con 100 ohms para que según lo que pensaba no se salieran los datos de pantalla, todo bien en principio ,punto central en el diagrama de smith y roe plana 1.0,entonces dije ..bueno voy a medir una resistencia, así que le puse la carga de 50 ohms que viene con el vna, mido roe y ...hombre ,mas o menos 2,bueno

Aunque no sea lo ideal, parece que alguna medida puede hacer...

Mas que nada pensando si un día estas en el campo, una activación, etc. Sabiendo las limitaciones, te puede ayudar en el momento.

Gracias.

73, Maximo EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EB3DYO
Mensajes: 2457
#396211  - 23 agosto, 2024 08:52

Maximo,pruebalo con el tuyo y me cuentas,si con una resistencia pura sin JX ya no la mide o calcula bien ,imagina con antenas que tengan componente reactiva,si acierta en una medida sera pura coincidencia.pero... cada uno se engaña a si mismo segun le interese.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
Inició el tema
EA1DDO reaccionó
