Montaje de un Tx/Rx chino paso a paso: ¡terminado!

FB Jon. TNX.

Buenas noches, acabo de terminar mi KN-Q7A, ajustado y funcionando.
Animaos.

Jon, ¿cuando hacemos otro?, ji, ji.......

Gracias Jon por otro instructivo capitulo.
73.

Isma:
¡Ole, ole y ole!
Me alegro que todo haya ido bien. Enhorabuena.

Ya he enviado a URE el documento recopilatorio para ver si lo pueden colgar en el área de Descargas.

Por cierto, hay una corrección en el paso 7, donde decía que había puesto condensadores de 27 pF en paralelo con los condensadores internos de los transformadores del filtro pasabanda. Estaba errado: los transformadores resuenan "solos", sin postizos, y los condensadores de 27 pF y el de 2 pF conforman con los circuitos resonantes el filtro pasabajos del receptor y del transmisor.

Disculpas por el fallo.

Un saludo

jon, ea2sn

:cheer:

Humberto:
las herramientas necesarias son las habituales de un montaje: alicates de corte, pinzas, un cutter, lija para el esmalte de los toroides, destornilladores finos.
El estaño debe ser de buena calidad y, por comodidad, finito.
El soldador pequeño, no hay grandes planos de masa que soldar.
Instrumentación: un polímetro, un PC con unos programas gratuitos, y un receptor de cobertura general (o mejor un transceptor para generar RF) para ajustar el receptor, además de una carga artificial y un vatímetro o medidor de ROE para el transmisor. Y, de aquí para adelante, todo lo que uno pueda conseguir: frecuencímetro, osciloscopio, generador de RF, generador de ruido, etc.
No, no tengo nada que ver con Eibar, así que creo que no nos conocemos en persona.
Un saludo.
jon, ea2sn

:cheer:

Hola a todos,
este puente pasado he hecho unas pruebas adicionales y aquí está el resultado del análisis de la banda pasante del filtro y del ajuste del trimmer en el BFO.

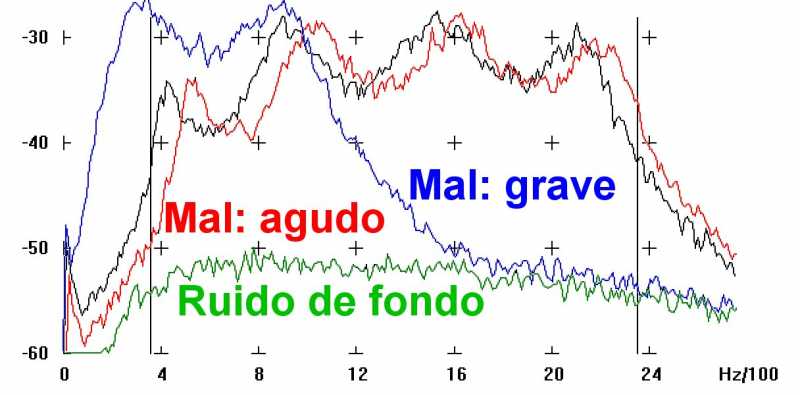

El trimmer está casi al límite, pero aún se podría desplazar la banda pasante hacia frecuencias más agudas unos 200 Hz, haciéndolo poco apropiado para personas con voz grave (curva roja). Por el otro lado, el filtro se puede llevar casi desde la BLI-LSB hasta la BLS-USB, y quedaría -en la foto en azul- demasiado grave.
La anchura de banda real es de unos 2 kHz entre 350 y 2350 Hz, muy similar a los filtros comerciales de "2.4 kHz".
Apagando la fuente de ruido se puede ver el ruido de fondo del receptor (en verde).

Un saludo
jon, ea2sn

Parece que la medida que hiciste del filtro suelto no andaba tan mal, que el rizado no era por la desadaptacion de impedancias.

Hola a todos,

Aunque en el caso del KN-Q10 comenté que usar los traductores automáticas con el foro chino de Hellocq, ayer he tenido noticia de un foro japonés en el que el KN-Q7A está siendo muy comentado.
Pero la traducción automática del japonés es aún más surrealista si cabe. Entresaco algunas frases:

* Suena como un VXO ancho sorprendentemente grande de variables. La sensibilidad es también muy divertido para ser bueno en ello.

* Me escuchó fuertes golpes en el QSO se toca con pinzas sólo se sorprendió un pin de la mezcladora.

* La carcasa negro está bien, ya que fue reparado con negro lugares mágicos cáscara de ángulo durante el transporte.

Para quien quiera más, aquí lo puede encontrar:
http://translate.google.es/translate?sl=ja&tl=es&js=n&prev=_t&hl=eu&ie=UTF-8&layout=2&eotf=1&u=http%3A%2F%2Fplaza.qrp-net.jp%2Fclip%2Fclip.cgi

Saludos a todos.
jon, ea2sn

Hola a todos:

Como veréis, he cambiado el título del tema incluyendo la palabra ¡Terminado!

Doy por finalizado el hilo que tanto interés ha causado y me doy por satisfecho del resultado. Algunas de las cosas que se han contado aquí y otras nuevas que no cuento para que haya algo de suspense van a ir en un artículo que estoy preparando para Radioaficionados.

Pero para que no penséis que el camino ha sido en balde, aquí dejo un enlace directo a la zona de Descargas para socios, donde podréis conseguir una versión editada y aumentada de lo que aquí se ha contado.

http://www.ure.es/descargas/doc_download/786-montaje-del-chinito.html

Gracias a todos por vuestra participación. Nos seguimos "viendo" en este Foro.

Un saludo cordial

jon, ea2sn

Gracias Jon, ya lo he bajado.
73.

Hola!

Gracias Jon por todo, el archivo, los comentarios, las dudas resueltas, etc, etc.
Ya me he bajado el archivo y ademas hoy mismo me ha llegado, el kit, así que intentaré tenerlo para las navidades, si no, pues ya tengo entretenimiento para las vacaciones.

73's Angel EA3GI

Buenas tardes,

Simplemente dar las gracias una vez mas a Jon por el estupendo trabajo realizado, acabo de leer el artículo en la revista de Junio de 2012 titulado: El Kit KN-Q7A "Chinito": 10 W en fonía para 40 m.
y me ha parecido fantástico, ahí queda eso MAESTRO.

73,s

Isma.
