MFJ 915

Hola,

Yo no tengo ese modelo, ni lo he medido nunca, ni lo he visto analizar.
Lo único que te puedo decir es que supongo que usa los mismos componentes que usé yo cuando hice esos chokes.
También RG-303 y 50 ferritas de esas.
Si no me equivoco son las FB 73-2401.

Creo que ahora ya se consiguen en España, pero de aquella yo los pedí a The Wireman o a DX Wire.
An ambos puedes encontrar los componentes sueltos, en kit o completo;

DX Wire

The Wireman

En The Wireman especifican un modelo en concreto para la banda de 160m, sería el modelo 8232 (montado) o el 8332 (en kit).

Información adicional:

http://www.eham.net/ehamforum/smf/index.php?topic=42019.30

http://www.eham.net/ehamforum/smf/index.php?action=printpage%3btopic=42019.0

73, Máximo - EA1DDO

gracias Maximo,por la info de ferritas,mirare característica,haber si alguien que lo tenga y tenga el lc meter me mide la inductancia ,es para saber si sale a cuenta montarlo o mas barato comprado ya que las ferritas igual son carillas,mas el pvc,mas dos conectores igual no te ahorras tanto haciéndolo sobre todo si tienes que traer las ferritas del extranjero,un saludo EB3DYO FRANCISCO

El RG-303 lo tienes aquí en EA, por ejemplo en HamRadio.es lo venden al metro.
Y las ferritas creo que también las hay en EA.

Supongo que lo recuerdas, que G3TXQ midió varias de esas en HF;

http://www.karinya.net/g3txq/chokes/

Luego, yo dispongo de varios documentos PDF sobre ese tema;

http://www.ea1ddo.es/docu.php

73, Máximo - EA1DDO

Estaba viendo que en los documentos de K9YC ha medido muchas ferritas y diferentes combinaciones en HF.
También el PDF de W1HIS.
Creo que son documentos interesantes.

gracias Maximo,viendo la grafica ,veo la mejor 11vueltas de rg58 sobre dos ft240-52,voy a mirar precios del toroide gracias por todo EB3DYO FRANCISCO

Escribió:

veo la mejor 11vueltas de rg58 sobre dos ft240-52

Pero.... yo pensaba que lo que está en verde es lo mejor, y lo rojo lo peor.
Debajo de la gráfica dice;

Verde >500
Rojo >8000

Entiendo que si presenta 8000 de impedancia es mejor que si presenta 500

Él dice;

Escribió:

The colours of the bars indicate the magnitude of the CM (common-mode) impedance...
Aim to choose a choke which has a high impedance and is Resistive over the frequency range of interest

73, Máximo - EA1DDO

por eso el verde lo mejor,mayor de 8000 y esta que digo yo, es mas plana y en verde, lo dices bien y luego lo pones al reves,verde mejor,por lo tanto la que tiene mas verde es esa que digo 11vueltas sobre dos toroides ft 240-k ,que es el que vende astroradio,un saludo EB3DYO FRANCISCO

acabo de pedir 3 a Alemania a 6 euros cada uno y 7.70 de envio, pondre los 3 asi habra mas atenuación jijiji

Lo puse mal;

Verde >8000
Rojo >500

Mejor el verde, luego amarillo, naranja y rojo.

El mejor para 160m sería 17 vueltas del FT 240-31, o también el FT 240-43.

Bueno, ya nos contarás.

73, Máximo - EA1DDO

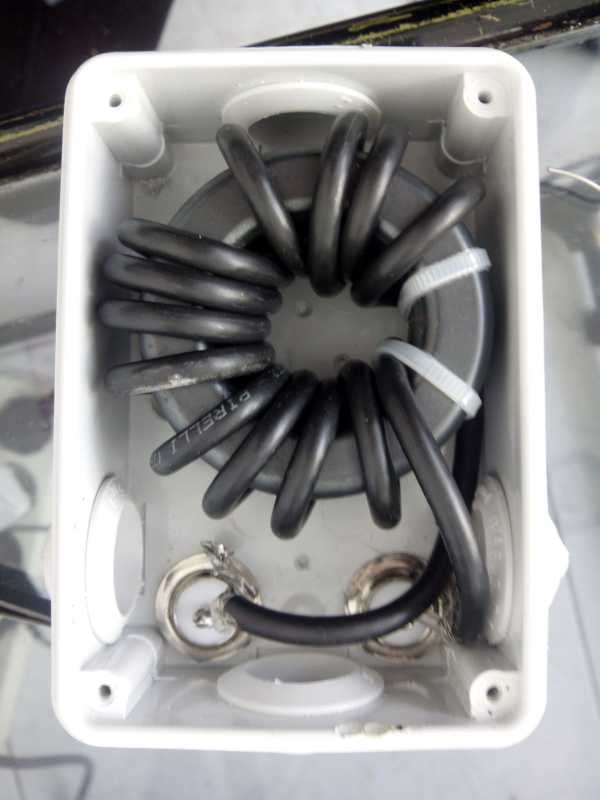

bueno al final seran dos ferritas ,las tres no me caben en la caja de instalacion eléctrica,bobinando13 vueltas de rg58 que es lo que cabe ,tengo 321uh que a 1.8mhz ya esta bien de reactancia para hacer de choque , falta poner conectores y probar seguire informando EB3DYO FRANCISCO

bueno probado con el medidor de corriente de retorno homemade y resultado muy positivo,incluso me quita un qrm en 80m ,algo digital en toda la banda,como pajaritos hablando jiji PEEEERO en 40m que es donde puedo compararlo con el que tenia ,"MALLA SINTONIZADA",este ultimo es mucho mas efectivo,asi que ya se que en algun caso extremo de una banda concreta poniendo el de malla sintonizada en serie ya es total la eliminación de I3 .gracias por todo.EB3DYO FRANCISCO

Hola,

Está bien saberlo.
La "malla sintonizada" supongo que te refieres al "Sleeve balun" y claro, para usos monobandas es muy efectivo.
Pero para aplicaciones multibanda, tienes que ir a balun como el de la foto.

A todo esto, la malla sintonizada, es muy barata y sencilla de hacer, incluso te sirve como descargador de estáticas, etc. Pero por efectividad, supongo que el balun de I4BBE es superior (para monobandas balanceadas, tipo Yagi, cúbica, etc.);

Gracias por compartir las experiencias.

73, Máximo - EA1DDO

hola Maximo ,NO cuando me refiero a malla sintonizada me refiero sintonizar la malla del coaxial ,entra en el buscador del foro y buscas "malla sintonizada" es un tema que abri yo hace tiempo y creo que fuiste tu mismo que dijiste de publicarlo gracias de nuevo ,un saludo EB3DYO FRANCISCO

por curiosidad he mirado y calculado la inductancia con 50 ferritas de FB73-2401 y da un resultado de 80uh,asi que la diferencia es abismal en favor de dos toroides FT240-43 o-K, y 13 espiras,asi la gente ya puede estar informada y ver las diferencia.un saludo EB3DYO FRANCISCO
