Medir potencia salida emisora

EA5HLJ escribió:

Hola,

Me gustaría saber si alguien conoce algún medidor, que me indique la potencia de salida de la emisora ft897D (conectando directamente a la emisora).

Saludos,

Jorge. :laugh:

¿Hoy no es 28 de diciembre, verdad ?

Bueno, lo obvio sería decir que cualquier vatímetro decente (hay mucho material malo por ahí) entre equipo y antena serviría... pero si queremos saber la potencia real generada por un equipo en condiciones controladas, requerimos algo que no todos los radioaficionados tienen, y es, yo diría, imprescindible en todo shack: una carga ficticia. Si medimos sobre antena, aparte de molestar a posibles colegas en esa frecuencia, las estacionarias de la antena nos alterarán la medida de potencia. La carga ficticia (o fantasma), si es de calidad, presentará una impedancia de libro al equipo (los famosos 50 Ohmios), con lo que la medida de potencia en esas condiciones será la que podremos comparar con las especificaciones de fabricante. Como nota auxiliar, es importante que la alimentación sea adecuada. A poder ser, 13.8V y los suficientes Amperios para que no caiga la tensión al pedirle potencia a la fuente.

Se me ocurre, tras escribir lo anterior, que quizá lo que quiera el amigo Jorge es algo que indique la potencia que teóricamente está dando el equipo, sin medirla como tal... Si es así, por CAT se debe poder consultar. No conozco ninguna otra medida fácil de acceder desde fuera.

En fin, si la pregunta tenía truco, he caído

73 JOSE EB5AGV

Mira el medidor de la fuente de alimentacion y lee los amperios consumidos.

EA2AAJ escribió:

Mira el medidor de la fuente de alimentacion y lee los amperios consumidos.

Esto te dará la potencia de entrada (o consumida)... pero si no sabes la eficiencia en cada banda (que cambia), y en qué banda estás, sólo se puede estimar la potencia de salida.

En fin, a ver si el colega que preguntaba nos aclara que quiere hacer exactamente

73 JOSE EB5AGV

Jorge, Jose y Miguel buenos días. Nada tiene que ver el consumo de la fuente de alimentación con la potencia que emite los finales del equipo. Esto no es un radiador de calor.

En esta página explica como hacer una carga ficticia.

La medida debes de hacerla en un medidor medianamente serio como te dice Jose AGV. Equipo <

Buenos días a la Peña,
Buenas tardes a los no madrugadores,

En efecto, partiendo de la alimentación ideal como norma fundamental, yo para estos casos empleo una carga ficticia de 50Ω-100W (tal como nos dice José), más un Bird43 y su tapón correspondiente, el conjunto suele ser caro pero muy muy fiable, al no existir potencia reflejada gracias a la carga, obtengo la potencia de salida directamente en el Bird sin cálculos.

Por cierto, suelo realizar la prueba en CW principalmente y si es necesario otra secundaria en FM, nada de silbarle a la SSB.

..ta luego

Pues habria que poner un watimetro al final del coaxial y como no sabes en que condiciones esta la antena, tambien seria una medida estimada.

Yo, sin saber que quiere hacer el colega exactamente, creo que con la lectura del amperimetro, y dando por supuesto las buenas condiciones de todo lo demas, es suficiente.

Si la pregunta del colega es saber la potencia en la salida del equipo, creo que con un watimetro tendria lo que necesita, como bien dice Ea7HV.

Si se quiere medir la potencia en banda lateral, la cosa se complica un poco.

Ya que hay que contar que la banda lateral es alterna y por lo tanto no es siempre la misma potencia de salida y ademas los medidores habituales no suelen poder medir potencias en pico, que son los famosos 100w, de pico.

Lo mas sencillo es medirlo en CW y no alarmarse si en SSB vemos que se queda en el 50, 60%, cuando hablamos con voz normal.

Bueno, voy a ilustrar con algunas fotografías a los recién llegados a esto de la radio y para quien desconozca este aparato, ..y como sé que os gustan verlas, a mí hacerlas hoy más que tengo tiempo,

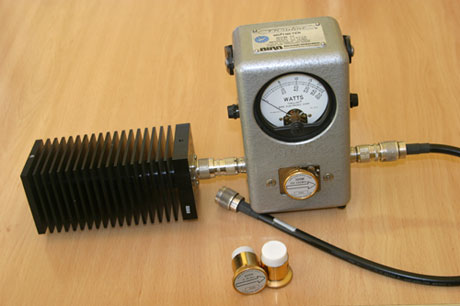

..refiriéndome al Bird 43 y carga ficticia de 50Ω-100w como he hecho en el post anterior, os pongo una muestra de la configuración que empleo para realizar esas mediciones conectandolo directamente a la emisora, pregunta que nos hace Gorge en el post inicial.

Por cierto, a parte del precio, el Bird también tiene sus inconvenientes y luego tambien existe un modulo opcional, que se coloca en su interior para realizar mediciones de pico, pero sobre él no tengo mucha idea.

Poned fotos de vuestros medidores, que las cámaras digitales tambien se 'rompen' de estar guardadas en el cajón !!

..ta luego

[hide]
[/hide]

Yo, de medidor, tengo la fuente de almentacion que me dice el consumo del equipo, el equipo que me dice la potencia y su consumo, y el acoplador cuando le pongo la carga artificial que lleva incorporada o cuando emito en CW. No tengo un bird como EA7HV, que aunque me lo he planetado alguna vez no le voy a dar toda su utilidad y he preferido regalarme un medidor de antena rigexpert.

A mi personalmente me da igual salir con 90 que con 80 y si pongo el lineal me da igual que salgan 450 que 610; donde no llego con 450 o con 80 tampoco llego con 610 o con 90. Yo miro el consumo del equipo en la fuente de alimentacion y me hago una idea aproximada de cuanto esta saliendo por la toma posterior; el equipo tambien me dice la potencia que sale y el consumo y nunca coinciden pero se aproximan.

Importa mucho mas una antena bien ajustada y diseñada que una potencia de equipo desmesurada. De siempre sabemos que en el coste de la estacion el 80 % debe ir al sistema radiante y el resto a equipos y lineales.

Quiero decir que no hay que obsesionarse con los decimales, que si el corresponsal tiene mala oreja no hay nada que hacer y si la propagacion no acompaña los watios no lo solucionan y si hay buena propagacion llegas con poca cosa que le pongas.

Esto, aun siendo fisica no es un tema de ciencias exactas, aqui dos y dos no son cuatro siempre; dependemos de las condiciones de propagacion y del arte de las manchas solares para favorecernos.

EA2AAJ escribió:

...no es un tema de ciencias exactas, aqui dos y dos no son cuatro siempre...

No estoy de acuerdo.

Medir potencia sí es una ciencia exacta. Y es de lo que va este hilo.

Hacer un contacto, también. Aunque aquí hay muchas variables en la ecuación que son más difíciles de evaluar. A eso lo llaman "la suerte", "la propa", etc.

Medir potencia con precisión no es muy relevante para hacer un contacto, como bien dices. Nuestros receptores tienen rangos dinámicos de más de 100 dB, lo que hace que entre 610 y 450 W no haya mucha diferencia.

Ahora bien, si tu equipo siempre dá 610 y un día mides 450, no te mosquearías?

Es increible la cantidad de caminos que le habeis dado al pobre Jorge.
Que si BIRD-CARGA -RANGO-DINAMICO-CIENCIA EXACTA- POTENCIA DE FUENTE..ETC.ETC
Pero si lo unico que os ha pedido Jorge es alguna marca de medidor..Porque lo mareais de esa manera..?? :blink: :blink:
Jorge.. Si no es para laboratorio, cualquier medidor de HF como DAIWA. HANSEN .HASAI etc.Te hara el papel que necesitas..50/100€ nuevos..
De ocasion en la HAM RADIO 10/20€ a capazos....
73..Luis

Y no al solo Jorge !!,
..a todo el que nos lea en el FUTURO, jaja.

Eso nos pasa, en cuanto alguien levanta la mano y dice -tengo sed, le caen tormentas

Hay otro post similar en el foro que le puede orientar..

http://www.ure.es/foro/6-tecnico/168776-encuesta-sobre-medidores-roe-y-potencia.html

Vale, ya no digo más tonterías.

Compra éste, que es Bueno, Bonito y Barato:
http://www.ure.es/mercadillo.html?page=show_ad&adid=34075&catid=4

Fin del QSO.

Que no Luis ..Tocayo..De tonterias nada..Tus comentarios tanto en este post como en anteriores nunca tienen desperdicio..Seguro que Jorge ya lo tiene claro con los modelos que le aconsejas..
73..AMIGO--->>HNY

Yo para hf uso el MFJ 948.

Si quiero mucha preision en HF o bien medir W en V-U-SHF utilizo el Bird 43.

En MW tambien uso el XL microwave 3260, que es un frecuencimetro pero tambien mide potencia hasta 20 dBm. Si quiero medir mas de 20 dBm, le meto atenuadores calibrados en medio para no socarrar el aparato...

73 de Tomas

vale.valee..No empecemos otra vez..Hi..
