Medir choque RF con NanoVNA

Sí, los pongo rectos y uno las pinzas negras entre si, como se ve en este vídeo:

Esos cables son muy parecidos a los míos.

Por cierto, en ese video se compara un choque hecho con cable coaxial con otro con cable bifilar y este último tiene una curva más plana y con más resistencia en frecuencias altas.

Como dije antes, se me ocurre que si calibro el vna con mis cables de 50 cm puestos y en la prueba de aislamiento dejo las pinzas sueltas, en corto las uno entre si y para la carga pongo entre las pinzas una resistencia de 50 ohm (o dos de 100 en paralelo) en lugar de los tapones estándar en los conectores del vna, supongo que las medidas se acercarán más a la realidad.

73

NO,repito ,calibra normal ,olvidate de estos cables en la calibracion,usa los originales ,y luego mides con estos,en el video este anda que tambien le sale bien,en fin,el problema del cable paralelo ya lo dije, no es el medir el rechazo de modo comun ,es cuando lo pongas en serie con la bajada, el paralelo tiene una impedancia de unos 100 ohms ,asi que tendras una desadaptacion de impedancias entre antena y bajada.un saludo

Pues así como dices es como hice las medidas, siguiendo la "calibration assistant" del Saver y las gráficas salen mal.

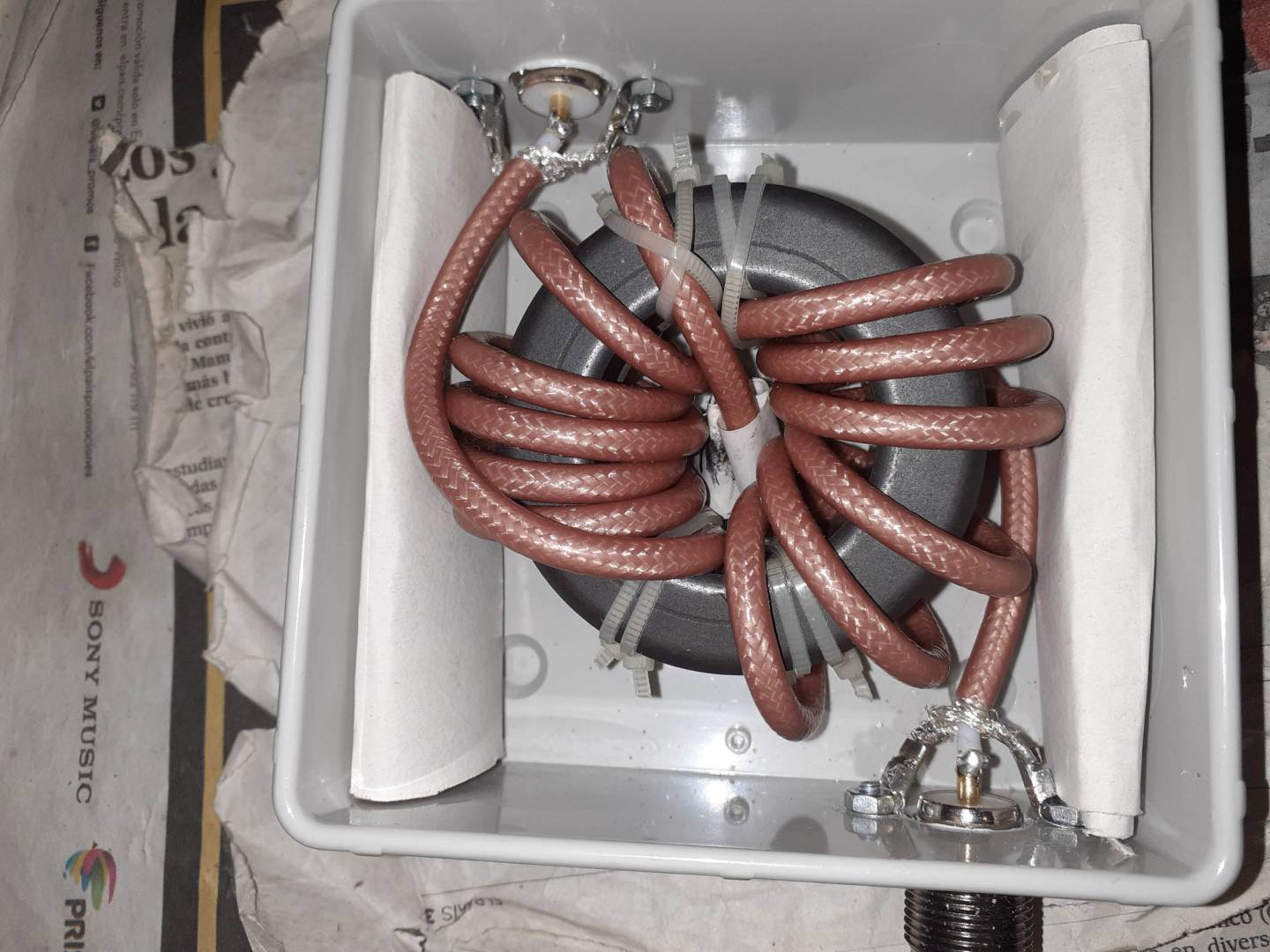

El choque lo hice como la foto que puse con cable coaxial con distinto número de vueltas y midiendo entre las mayas de los extremos, no hay más misterio.

Probaré con cables más cortos. Con probar no pierdo nada.

73

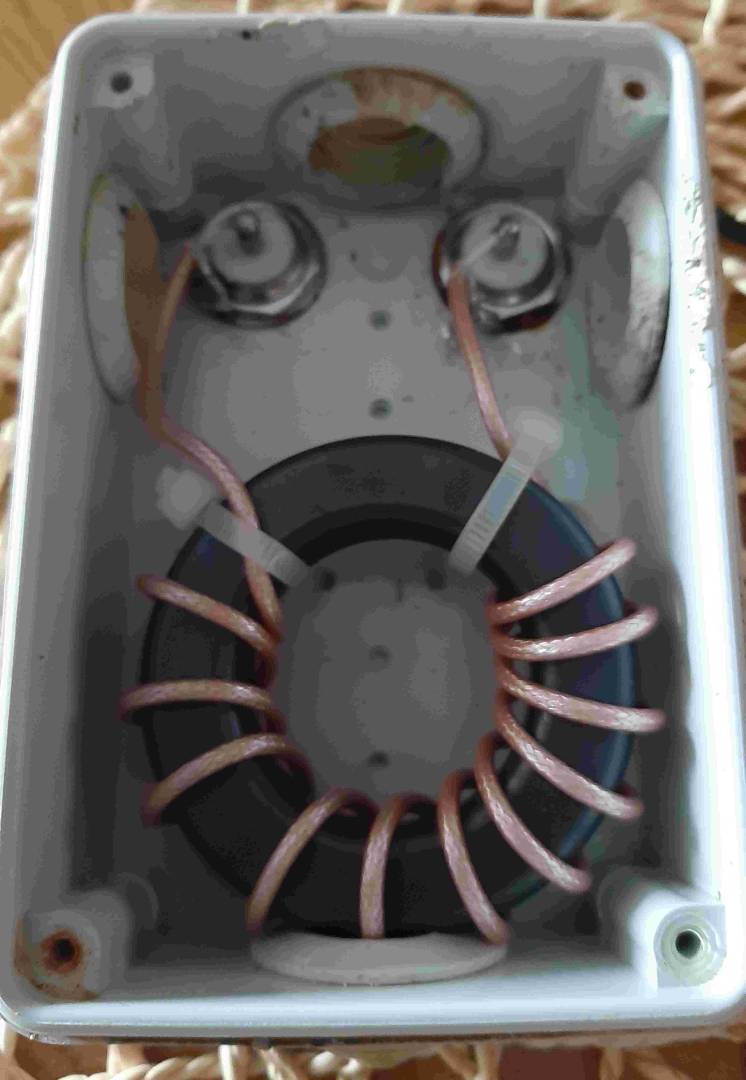

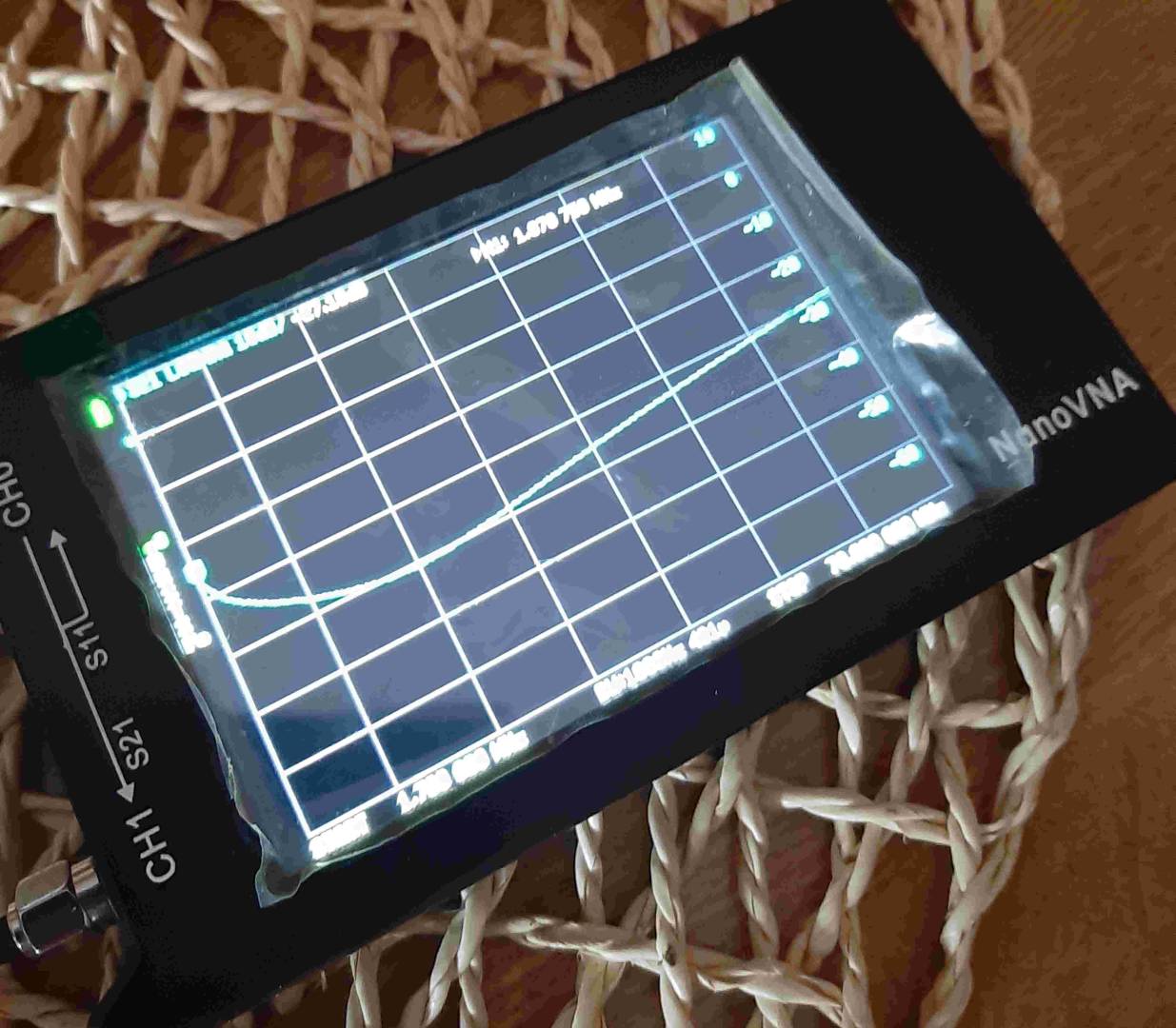

mira Pepe,he buscado el que tengo en el armario y mira que respuesta tiene en 1.8Mhz tiene -27dbs y en 70Mhz, OJO!!! ves bien, 70Mhz una atenuacion de -30db sin resonancias raras ni picos extraños,eso si bobinado como dije,empezando a las 4 acabando a las 8,el tuyo tiene un bobinado que las espiras estan casi una encima de otra demasiado juntas aumentando la capacidad con lo que te da resonancias,el mio es un FT240-43 con 12 vueltas como ves la respuesta es muy plana.grafica S21 logmag.un saludo

¿Y como son los cables que usas en el vna?

73

son los coaxiales de origen que les puse dos conectores sma de chasis,para hacer los contactos con dos trocitos de hilo

Eso es lo que pienso hacer yo. 73

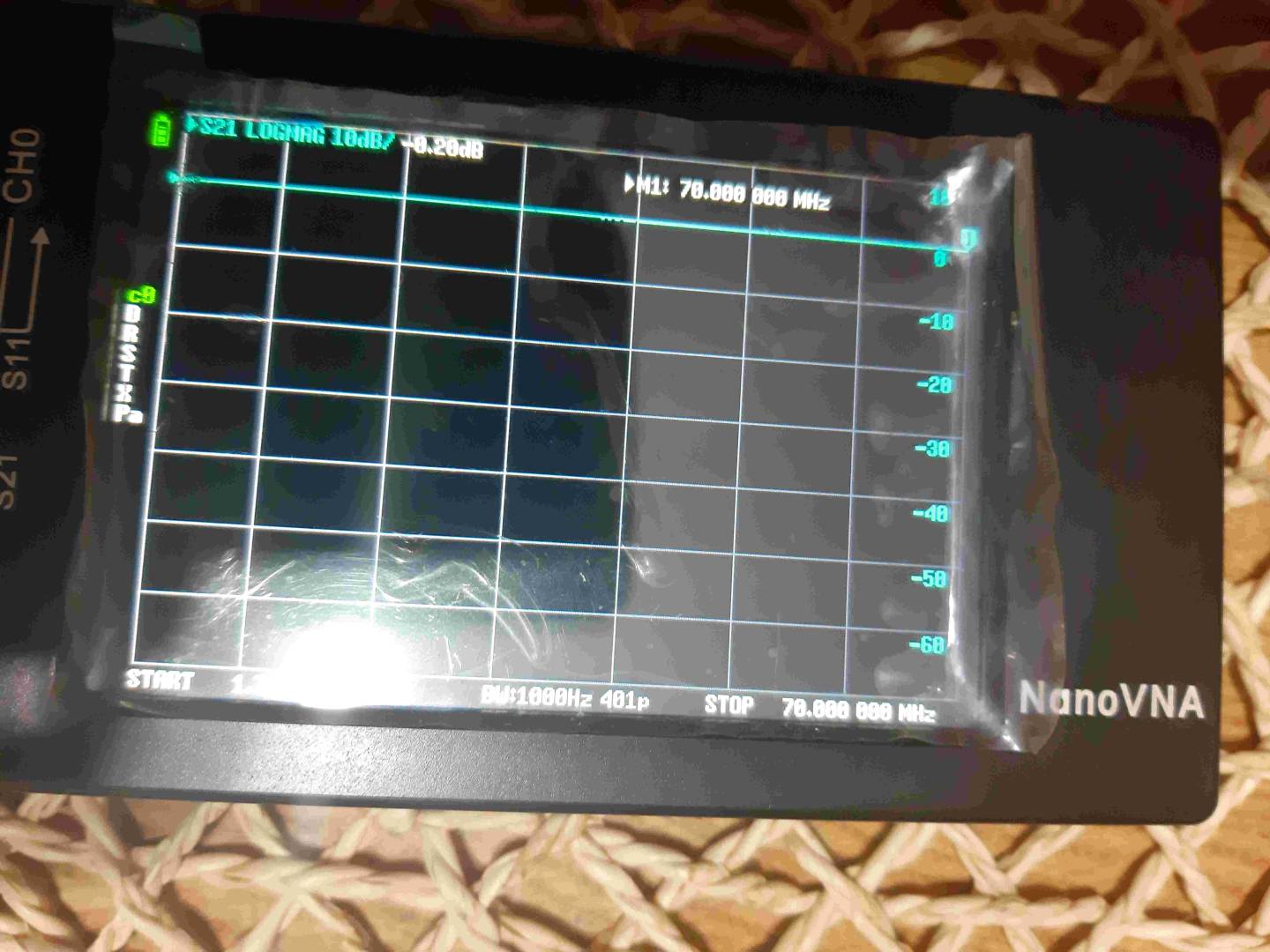

otra medicion del choque,las perdidas de insercion,en este choque resulta ser de -0,2 dbs,resultante de soldaduras y conectores.un saludo

Publicado por: EA7DAP

↑

¿Y como son los cables que usas en el vna?

Yo les puse unos cocodrilos pequeños a los vivos.

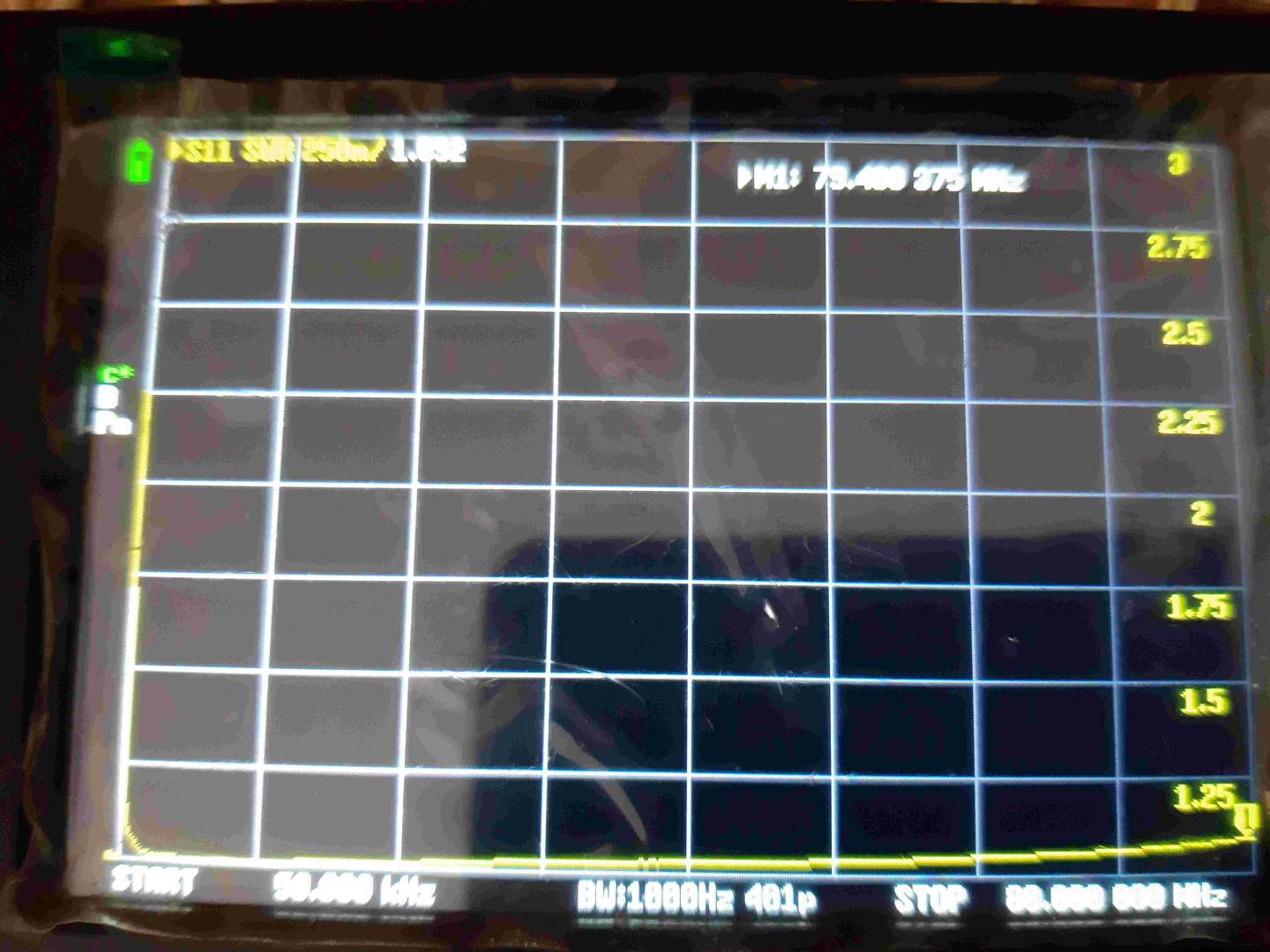

otra medicion y la que nadie quiere hacer por si las moscas ,es ver que tan simetrica es la salida de un choque ,para su uso tambien como balun,a falta de osciloscopio una prueba un poco cutre pero valida tambien es ver como se comporta conectado como unun con inversion de fase y ver la ROE resultante,cuando la curva suba, alli empieza o no simetrizar bien,los resultados obtenidos es que el choque se comporta como balun en todo el margen de antes ,obteniendo 1.1 de roe en 80mhz.Francisco

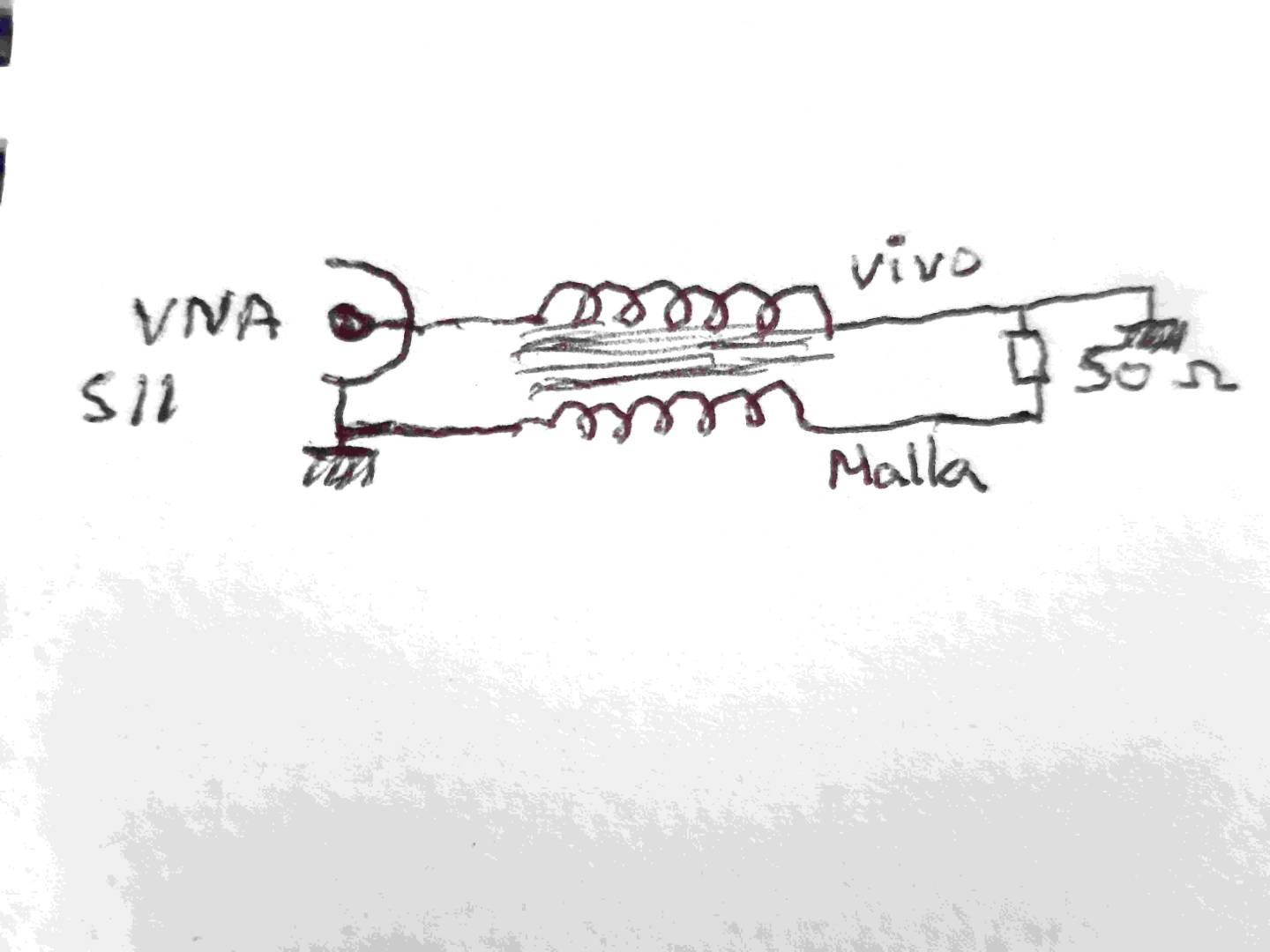

                                circuito utilizado

otra cosa ,1: las perdidas de insercion del choque seran unicamente las que produzcan la longitud de coaxial utilizado en el choque

2:cada choque es diferente en la respuesta,depende del diametro del coaxial,la tabla del ingles solo es valida o aproximada si utilizamos el toroide y cable que dice

3: con un mismo toroide y mismo numero de vueltas obtendremos respuestas diferentes con coaxiales de diametro diferente,el motivo es que a mayor diametro del cable mas juntas estaran las espiras aumentando la capacidad entre ellas, ofreciendo resultados diferentes,eso lo podeis ver en mis graficas puestas en el tema ,la primera (nanosaver) es cable RG58 y las ultimas (vna) es con cable RG316

4: disminuir esa capacidad es importantisimo,eliminaremos resonancias no deseadas,y aumentaremos el ancho de banda del choque,como se puede ver en mi ultimo choque que hay una grafica muy suave permitiendo trabajar este choque muy bien hasta 70Mhz o mas

5: no sabremos como funciona un choque hasta que no se mida y se vea su respuesta,con ello quiero decir que no vasta copiar uno ,aunque todo funcionara mas o menos nos podemos creer que funciona bien y por mala construccion ,toroide no adecuado,cable de mala calidad etc eso no funcionara

6:el choque tambien cumplira como balun con sistemas equilibrados o simetricos,en especial con dipolos simetricos de longitud en cada rama,como dipolo simple,G5RV,ZS6BKW,y alguna mas

un saludo

Publicado por: EB3DYO

↑

con un mismo toroide y mismo numero de vueltas obtendremos respuestas diferentes

Aun usando el mismo tipo de toroide y mismo coaxial, etc. se pueden obtener valores bastante diferentes.

Al parecer es por que es difícil replicar las características de esos materiales en todos los toroides. Algo parecido a lo de parear las válvulas y transistores, aunque son la misma... ofrecen valores diferentes.

73, Máximo EA1DDO

efectivamente

7: con un mismo toroide y un mismo cable segun como se bobine se tendran resultados diferentes
