Tengo este medidor (SX-144/430) el cual me está dando problemas a la hora de las medidas.
Lo he desmontado entero, lleva unas resistencias variables, las he sacado del sitio para su comprobación y están mal.
No encuentro esquema alguno que se asemeje.
¿Alguna ayudita?
Adjunto fotos del paratito.
Foto 1, donde iban las resistencias variables, se puede ver que lleva para escala de x1, x10 y x100.
Foto 2 y 3, las tripas, el interruptor es para cambiar de VHF a UHF. Supongo que las dos resistencias variables de 220Ohs tampoco estarán bien

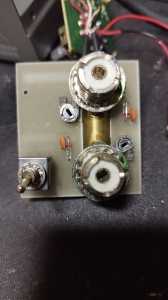

Foto 4, unas resistencias, que no coinciden con su valor marcado, vamos ni se le aproxima.
¿Merece la pena repararlo?
He visto alguno en internet, no este modelo, que aprovecha el acoplador direccional y con un arduino hace un medidor algo mas moderno, pero me da a mi que viendo las resistencias variables de la foto 1 que no se aproximan ni por casualidad.. estas (220Ohm) estén también mal, como he comentado un poco más arriba.
Problema, yo de programación en arduino... ni idea.
Muchas gracias.
Saludos, Juan EA1BDX
Inició el tema
Pues por el precio de unas resistencias, yo probaría a repararlo, lo mas que puede pasar es que no funcione y ahora mismo no funciona, lo del arduino lo que hace es sustituir el medidor por procesado digital, el acoplador por otra parte para estas frecuencias no es dificil de hacer.
73
Buenas noches y muchas gracias, será lo que haga, por cacharrear... en el caso de que no funcione... a la basura.
Me he molestado en sacarle el esquema, los vistos en internet y este difieren en algo.
Adjunto pdf del esquema.
Hay dos trimmer (220Ohms) y uno de ellos (ajustado a 150Ohms), va con una resistencia en paralelo, cuyo valor son 82 Ohms, dando una resistencia de 53 Ohms, en la otra rama, el trimmer tiene está ajustado a 100Ohms. 🙄 🙄. Los que he visto llevan resistencia en ambos lados y de igual valor, 50, 150, etc
Las lineas no son iguales, de hecho, una de ellas es mas fina que las otras dos.
La salida del diodo va a un conmutador para poner VHF o UHF y de ahí a la plaquita con los trimmer para x1, x10, x100 (FWR y SWR).
Saludos, Juan EA1BDX
