Medidor LC

Página 1 / 2
EA5KA
Mensajes: 163
#4283  - 13 abril, 2009 19:49

Hola:

Alguien conoce algun medidor LC ya fabricado, es decir que no venga en kit.

Alguna empresa que los fabrique??

Saludos

ResponderCitar
Inició el tema
EA2BS
Mensajes: 294
#67044  - 13 abril, 2009 20:39

Hola,

Tienes un montón en eBay. Elige el que mas se adecue al rango de medida que buscas.

73

http://cgi.ebay.es/LCR-Multimetro-digital-Multimetro-Polimetro-Resistencia_W0QQitemZ260391910197

EB2AUE 1982-1984
EA2BSN 1984-2008

ResponderCitar
EA7EE
Mensajes: 1621
#67062  - 13 abril, 2009 21:06

Hola!!

Siento comunicarte que esos medidores LCR no valen para medir inductancias de radio. La resolución es de 1uH, cuando tienes que medir inductancias de menos de 1uH con precisión la cosa se complica..

Me temo que si no quieres gastarte un numero de tres cifras no te queda más que montar un medidor LCR que use resonancia y no mida simplemente la reactancia a una determinada y baja frecuencia.

http://ironbark.bendigo.latrobe.edu.au/~rice/lc/
http://www.aade.com/lcmeter.htm

Este es el más barato y extendido, yo lo tengo montado en kit (placa del EA-QRP) y es bastante bueno, la resolución es de 0.001 uH, o sea un nH, pero la precisión por debajo del uH baja..

Saludos
Manolo
EA7EE

ResponderCitar
EA2SN
Mensajes: 3624
#67069  - 14 abril, 2009 07:12

Hola EA5KA y demás colegas:
Un medidor muy parecido lo vende un alemán en Ebay, en kit o montado.
http://stores.ebay.de/BDM-Electronics
No conozco a este paisano, pero el circuito está requeteprobado y funciona razonablemente bien para el precio.
Yo, además del AADE www.aade.com que puedes comprar en Europa en la tienda de www.funkamateur.de , tengo otro hecho por otro alemán, con los conectores en la placa. Si tienes urgencia, envíame un mensaje privado.
jon, ea2sn

Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con ARRL-VEC /.../ 4,69BDXCC como EE2A con una vertical y 5-100 W

ResponderCitar
EA5KA
Mensajes: 163
#67045  - 14 abril, 2009 20:11

Hola a todos:

Bueno lo que buscaba era un medidor de Bobinas y Condensadores pero no me acordaba de que tengo por casa un MFJ 269, el analizador de antenas este tipico que mide mas o menos lo que yo necesito.

En fin que creo que con esto me apaño.

Por cierto yo me referia a unos medidores que son como un polimetro pequeñito que miden solo bobinas y condensadores. Vi alguno en alguna feria.

Saludos y gracias por todo.

ResponderCitar
Inició el tema
Anónimo
Mensajes: 0
#67159  - 14 abril, 2009 21:45

Ya metidos en el tema y viendo que EA2SN está por aquí...¿Como puedo comprobar las bobinas del BITX-20A antes de soldarlas? Tengo un medidor MFJ-269 y las bobinas para que funcione com gripdip, pero nunca he medido toroidales.
Gracias, saludos JM.

ResponderCitar
EA2SN
Mensajes: 3624
#67166  - 15 abril, 2009 12:21

José Manuel,
tienes que buscar un condensador con rabillos largos y de capacidad conocida. Haces un circuito LC y lo "ensartas" en la bobina del grid-dip (por eso lo de las patillas largas del condensador). Buscas la frecuencia de resonancia y, a partir de ahí, calculadora (o, en tu caso, computador) en mano, leña al mono, hasta encontrar la inductancia de la bobina.
El único problema es que como consigas echar mano a un medidor de LC, aunque sea por un rato, no querrás que te lo pidan de nuevo... :-)
El BITX20A está pensado con suficiente holgura para que, si se siguen las instrucciones correctamente, no tenga por qué haber ningún problema.
Un saludo
jon, ea2sn

Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con ARRL-VEC /.../ 4,69BDXCC como EE2A con una vertical y 5-100 W

ResponderCitar
Anónimo
Mensajes: 0
#67214  - 15 abril, 2009 12:54

Muchas gracias, eso de la suficiente holgura me quita un peso de encima jajaja...
Gracias, saludos JM.

ResponderCitar
EA2ET
Mensajes: 6690
#67217  - 16 abril, 2009 10:25

Quizas los rabillos del condensador no sean suficientes para inducir lo suficiente en la bobina del analizador, yo hice alguna prueba con el MFJ259B para utilizarlo como dip-meter y me parecio muy "sordo".

Lo que podrias hacer es medir la resonancia como circuito en serie, entre el vivo y masa del conector, y ahi observaras perfectamente la frecuencia de resonancia por la minima medicion de resistencia y X=0

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EC1T
 EC1T
Mensajes: 1322
#67070  - 13 diciembre, 2014 17:42
EA7EE escribió:
Siento comunicarte que esos medidores LCR no valen para medir inductancias de radio. La resolución es de 1uH, cuando tienes que medir inductancias de menos de 1uH con precisión la cosa se complica.. EA7EE

Hola

Alguien a probado el medidor LC100-A High Precision Digital Inductance Capacitance L/C Meter Tester (for Arduino Raspberry Pi)
Manual en elecfreaks

Model: LC100-A
Supply power:+5v ,mini USB interface
Measurement accuracy: 1%
Capacitance measuring range: 0.01 pF - 10uF (The minimum resolution: 0.01 pF )
Inductance measuring range: 0.001 uH - 100mH
Big inductance measuring range: 0.001 mH - 100H (The minimum resolution: 0.001uH )
Test frequency range: L/C about 500KHZ/Big inductance 500HZ
Effective display digits: 4 digits
LCD display mode: 1602
Size: 8cm x 5cm x 2cm (L x W x H)

Note: When measuring the frequency of the inductance or Capacitance, please press the black button,
as the PIC shows.
Please reset to zero, before testing a Capacitance or inductance, or it may damage the board.
If the result on the LCD is not stable,it s normal due to the poor quality of L/C.

Package Included:

1 * High Precision L/C Meter Board LC100-A
1 * Mini usb power cable

---

---
· Noticia relacionada en:
- medidores L/C
- INDUCTOMETRO
- Special Edition Accurate LC Meter

73

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
EC1T
 EC1T
Mensajes: 1322
#265605  - 13 diciembre, 2014 18:05

Hola

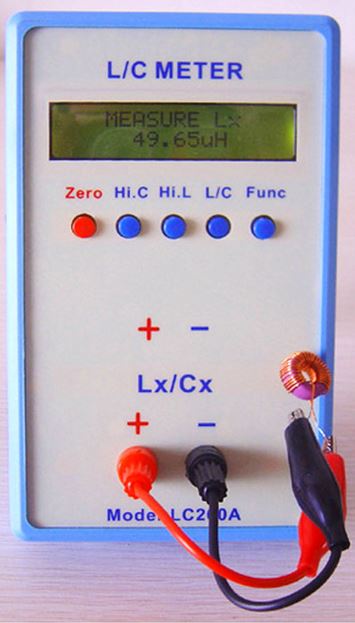

Hay otro similar LC 200-A High Precision Digital Inductance Capacitance L/C

---

73

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
EA6RF
Mensajes: 1958
#67046  - 13 diciembre, 2014 20:49

Yo tengo el mismo del video

http://www.ea6rf.blogspot.com.es
50/70/144/432/1'2/2'3/10ghz

http://www.ea6rf.blogspot.com.es
144/432/1'2/2'3/10Ghz
http://www.ea6rf.blogspot.com.es

ResponderCitar
EA3PT
Mensajes: 149
#265635  - 13 diciembre, 2014 21:25

pues yo tengo el L100A y la verdad es que va de maravilla.
Y lo mejor es el precio. Mas barato que un menu de fin de semana.

ResponderCitar
EC2DX
Mensajes: 194
#265638  - 13 diciembre, 2014 21:32

Hola:
Yo utilizo el LC100A, muy preciso y muy barato.
El inconveniente es que se alimenta a 5v,cuando lo alimentas a 12vdc echa humo :-)
Un saludo
Imanol
EC2DX

ResponderCitar
EA3KP
Mensajes: 4232
#265639  - 14 diciembre, 2014 08:54
EC2DX escribió:
Hola:
Yo utilizo el LC100A, muy preciso y muy barato.
El inconveniente es que se alimenta a 5v,cuando lo alimentas a 12vdc echa humo :-)
Un saludo
Imanol
EC2DX

Que bestia. JAJAJAJAJA

73

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EB3DYO
Mensajes: 2457
#67047  - 6 noviembre, 2015 15:10

Hola, acabo de recibir el LC200A,y que midiendo condes uno de271 el aparato marca 249pf es normal tanta diferencia?y en las inductancias igual,si el aparato es bueno como decis y como en videos se ve, ya estoy sacando inductancias de pasa bajos y condes de filtros del iler porque no funciona ni uno jiji (no tengo analizador de espectro ) me fio o no del medidor, supongo que si ,espero que me digáis algo gracias, un saludo EB3DYO FRANCISCO

EB3DYO.
FRANCISCO.

ResponderCitar
EA6ACR
Mensajes: 57
#285342  - 8 noviembre, 2015 17:37

Una comparativa entre el LC100 y el LC200 http://www.radio.cc/post/lc-meters-compared-lc100a-with-lc200a

73,Alonso

ResponderCitar
EB3DYO
Mensajes: 2457
#67048  - 8 noviembre, 2015 18:23

pues que desastre

EB3DYO.
FRANCISCO.

ResponderCitar
EA7BJ
Mensajes: 1997
#67049  - 8 noviembre, 2015 19:29

Yo tengo el LC200A, con el comprobe los valores para varias inductancias y condensadores para hacerme unos filtros pasabanda.
Los valores medidos eran muy cercanos a lo que esperaba y el montaje final no salio del todo mal, por ejemplo, esa es la grafica del filtro para 160 montado a la primera... despues lo ajuste un poco mas..

ResponderCitar
EB3DYO
Mensajes: 2457
#67050  - 10 noviembre, 2015 07:32

hola ,ya he pillado el truco,este medidor tiene un defecto,se vicia,mides dos veces y la tercera ,por decir algo , marca mal,hay que cruzar las pinzas apretar el rojo hasta que diga ok, apagar y encender, y ya marca correcto,supongo que el 100 pasara igual no creo que varie mucho el circuito,por el precio no se puede pedir mas,es lastima que haya que apagar y encender cada rato pero ,bueno como no hay prisa en los montajes o modificaciones pues todo ok, un saludo EB3DYO FRANCISCO

EB3DYO.
FRANCISCO.

ResponderCitar
