Hola a todos..
Mi previo para 144Mhz un MHP145, debido a una mala praxis, acaba de pasar por quirógrafo y le he reemplazado el MGF1302 cascado. Después de esto lo he pasado por el analizador de espectro para ver su curva y respuesta de trabajo, dándome por satisfecho con los 20.7db de amplificación en 144.100Mhz
Pero con objeto de aprender más del lab. y como sé que por aquí hay verdaderos profesionales ¿Cuál sería la figura que debo conservar más representativa y que debería llevar a cabo con el analizador?
..esta es la medida que he llevado a cabo.
J.Rivero EA7HV-IM77HL
Solo MAF 50, 144, 432 Mhz, proximamente 70 y 1200 Mhz.
Inició el tema
Podrías medir también el P1DB. aka Punto de Compresión.
Vas subiendo el nivel del TG en pasos de 1 dB. La salida del ampli debe subir también 1 dB cada vez. Hasta llegar al punto de compresión. Ahí, aunque subas el TG, la salida se mantiene.
La verdad es que el P1DB no tiene mucha importancia al tratarse de un previo de RX, pero es que no se me ocurre qué más puedes medir con SA-TG...
73
Luis - EA4BGH - IN80BL - Las Rozas de Madrid
2m 70cm 23cm 3cmRX y 3cm/P
Ya lo habras hecho, pero quedaría bien que pusieras la foto con un span mayor para ver cómo se porta frente a señales de la banda FM broadcast.
Javier Muriedas
Perdonad chicos, aparte de olvidarme no tenia marcado para recibir respuestas del hilo... cosas que pasan, gracias por vuestras respuestas

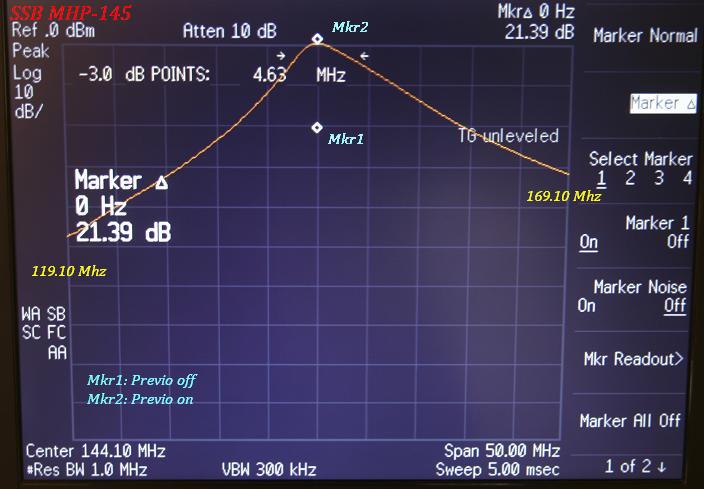

El previo ya está en lo alto de la torre desde hace un par de semanas, pero de entre las imágenes que guardé he podido recuperar esta que es la que más se acerca a la banda de FM, la he editado un poco para aclarar detalles para los más ajenos, aparentemente la respuesta puede llegar a ser buena..
J.Rivero EA7HV-IM77HL
Solo MAF 50, 144, 432 Mhz, proximamente 70 y 1200 Mhz.
Inició el tema
EA4BGH escribió:Podrías medir también el P1DB. aka Punto de Compresión.Vas subiendo el nivel del TG en pasos de 1 dB. La salida del ampli debe subir también 1 dB cada vez. Hasta llegar al punto de compresión. Ahí, aunque subas el TG, la salida se mantiene.
La verdad es que el P1DB no tiene mucha importancia al tratarse de un previo de RX, pero es que no se me ocurre qué más puedes medir con SA-TG...
Gracias Luis, no he revisado el manual del equipo, pero creo que para obtener la respuesta del punto de compresión que me indicas ha de ser una operación totalmente manual, el equipo no dispone de una función que automatice el P1DB y lo muestre gráficamente, al menos eso creo.
J.Rivero EA7HV-IM77HL
Solo MAF 50, 144, 432 Mhz, proximamente 70 y 1200 Mhz.
Inició el tema
- Abre el span y mira resonancias parásitas... esto es muy importante, pues pueden degradar totalmente la figura de ruido.
Lo mismo con la ganancia en frecuencias armónicas sensibles...
A veces te puedes encontrar oscilaciones en microondas... aunque este diseño de previo es muy, muy estable.
