Hola a todos/as, mi pregunta es. ¿alguien tiene por ahí algun esquema para fabricar un mando de rotor?
hace tiempo en no recuerdo que revista de electronica, salio un montaje de ese tipo con leds, era muy sencillo, pero perdi la revista y con ella el esquema del montaje, si alguien tuviera por ahí algo sobre ese tema, le agradeceria me lo pudiera pasar.
Salu2.José.
No es la clase de licencia que tiene el radioaficionado,sino la clase de radioaficionado que tiene la licencia;(K3TKJ)
Hola,
Cojes un voltimetro digital barato made in China,le quitas la caja,lo pones con lectura,hasta 3,60 v ,una fuente, potenciometros y resistencias,otra fuente de alterna para el rotor,pones el todo en una caja,mueves con mucha energia y te saldra un mando de control para rotor,asi de facil.No te olvides los pulsadores.
un saludo.
Ramon
ea3kp@yahoo.es
ea3kpbcn@gmail.com
Recuerdo un esquema en una revista de URE de los años 80... intentaré buscarlo. Yo lo monté junto a la idea del rotor mecánico con un motor 12v de un limpiaparabrisas y lo tuve más de 15 años funcionando.

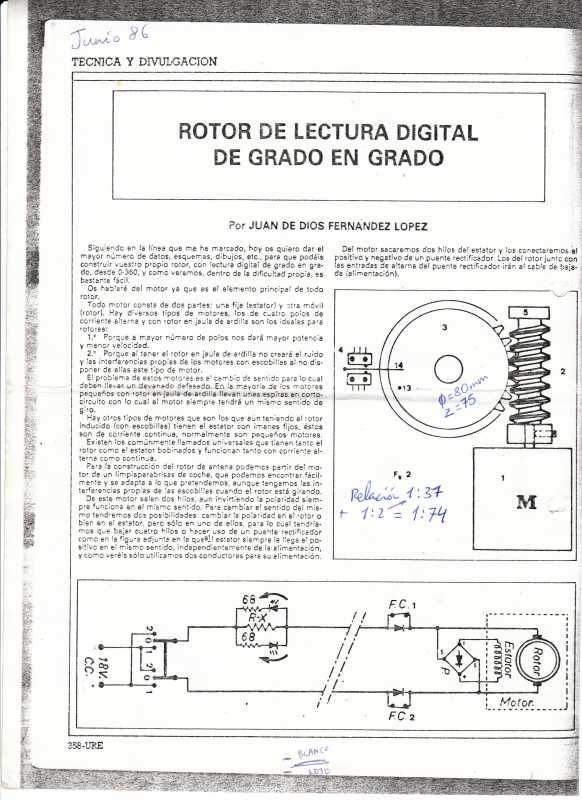

... efectivamente... lo encontré :woohoo: . Revista URE Junio 1986:
... pero me faltan las imágenes de la parte del lector digital, creo que de la misma revista Junio 86 :huh:
Asier
IN73CO Luanco - Gozón - Principado de Asturias
eb1foo@yahoo.es
Bueno... el mando no está en la misma revista de Junio 86. Estoy seguro que se publicó peo no recuerdo en cual de ellas... estoy buscandolo :unsure:

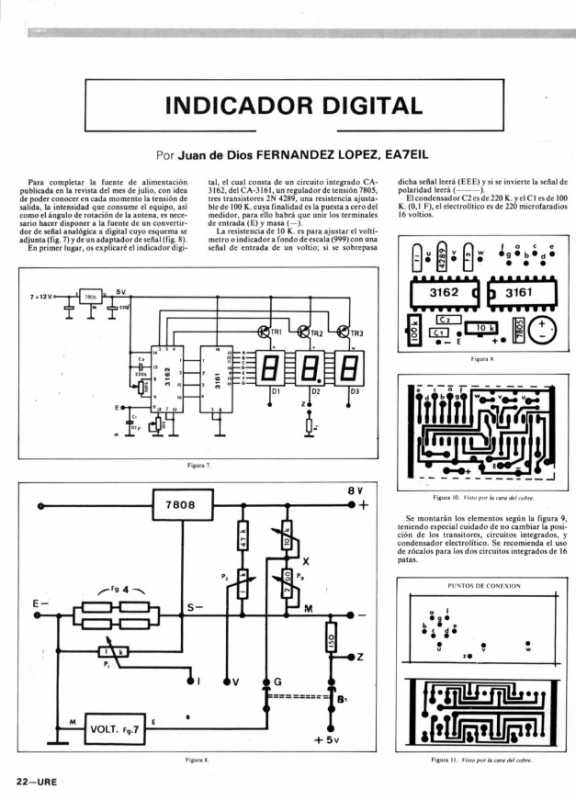

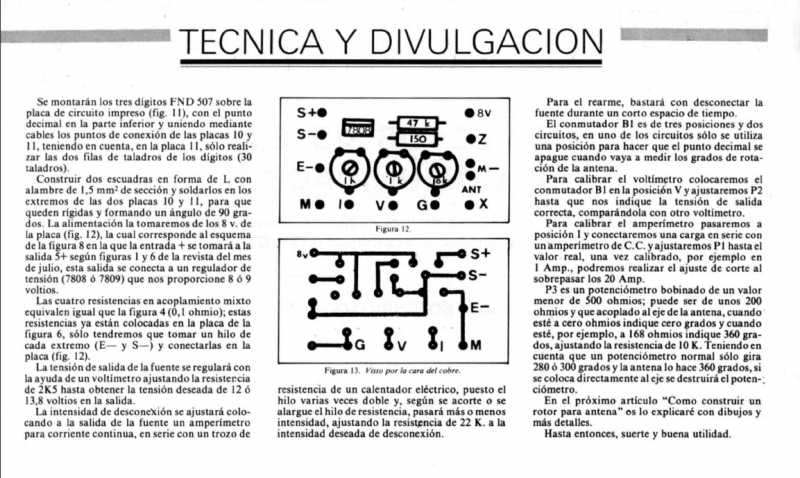

...¡localizado! :woohoo: ... Revista Enero 1986 pag 22-23...
Asier
IN73CO Luanco - Gozón - Principado de Asturias
eb1foo@yahoo.es
Hola Ramon y Asier, ante todo gracias por leer el post y por responder a mi pregunta
Para Ramon, mi problema es que la "cocktelera" que tengo, es de cristal,( regalo de mi esposa) y si se rompe al agitar los componentes, mas de una noche tendre que dormir en la terraza !!!
para Asier, gracias de nuevo por usar tu tiempo en buscar el esquema en cuestión; creo que no es ese el que yo decia, pero, me leeré bien el articulo y posiblemente me sirva igual, la cosa es que pueda controlar el rotor, de una manera o de otra.
Salu2.José.
No es la clase de licencia que tiene el radioaficionado,sino la clase de radioaficionado que tiene la licencia;(K3TKJ)
:laugh: Nada hombre, siempre es un reto intentar solucionar los problemas...
mira estos enlaces si te pueden servir de algo:
http://img259.imageshack.us/img259/4127/rotoresdeantenas.pdf
http://lu7hz.blogspot.com.es/2010/03/consola-simple-para-rotor-walmar-de.html
http://ea4nz.ure.es/mando/mando.html
Asier
IN73CO Luanco - Gozón - Principado de Asturias
eb1foo@yahoo.es
O también puedes echar un ojo al post de control y seguimiento con arduino, en el se comenta el uso del control de rotor basado en arduino y el firmware de k3ng.
Con eso y un transformador adecuado al rotor creo que es muy factible y sencillo que montes algo actual y con la funcionalidad deser controlado por pc.
Un saludo.
Jesús.
Enviado desde mi GT-I9300 usando Tapatalk 2
Hola de nuevo , gracias a todos por el interes. Jesus, ya he leido el post sobre el tema del arduino, es muy interesante, pero se escapa, de largo a mis posibilidades, tanto economicas como en conocimiento de electronica; me han comentado también una solucion ,o mejor dicho dos, a saber, una es que compre un rotor nuevo; lo cual hoy por hoy tambien escapa a mis posibilidades economicas y la segunda, que posiblemente sea la que adopte, es buscar a alguien que tenga un mando de Yaesu G250 o de Kempro, similar al anterior, ya que segun creo ambos utilizan 5 hilos, que son los que tiene el rotor que poseo en este momento y que no utilice.
Ya vere lo que hago.
Salu2.José.
No es la clase de licencia que tiene el radioaficionado,sino la clase de radioaficionado que tiene la licencia;(K3TKJ)
Jose,
Hay un circuito de visualizacion mas moderno con un solo integrado y va de maravilla,con dos resistencias y resistencias ajustable ,va de fabula.
Buscare el esquema y te lo mando,con el mismo transformador de 26V alterna puedes alimentar el circuito y el motor,lo demas son dos inversores y nada mas,por eso lo de la coktelera .jeje
Tengo echo varios y sin problema con circuito impreso.
un saludo
Ramon
ea3kp@yahoo.es
ea3kpbcn@gmail.com
Ok Ramon, gracias.
No es la clase de licencia que tiene el radioaficionado,sino la clase de radioaficionado que tiene la licencia;(K3TKJ)
A mi tambien me interesaria disponer de ese esquema si alguien me lo puede pasar lo agradeceria
http://www.ea6rf.blogspot.com.es
50/70/144/432/1'2/2'3/10ghz
http://www.ea6rf.blogspot.com.es
144/432/1'2/2'3/10Ghz
http://www.ea6rf.blogspot.com.es
Me apunto
A mi tambien me interesaria disponer de ese esquema si alguien me lo puede pasar lo agradeceria
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Hola José y compañía...
Te cuento, no se el presupuesto, pero te puedo hacer un resumen del material y sus precios orientativos tirando a lo alto:
Arduino nano 2,50€
Usb/ttl cp2102 1,60€
Placa de reles 1,80€
Lcd 2x16. 2,00€
Encoder (opcional) 3€ 10 unidades
Pulsadores 1,50€ (un montón de ellos)
Caja, transformafor y demás lo necesitas, montes el mando que montes.
Tema de electrónica, o placas, no hay que hacer ninguna. Sólo soldar cables de un lado a otro. Todo está terminado para interconexionar.

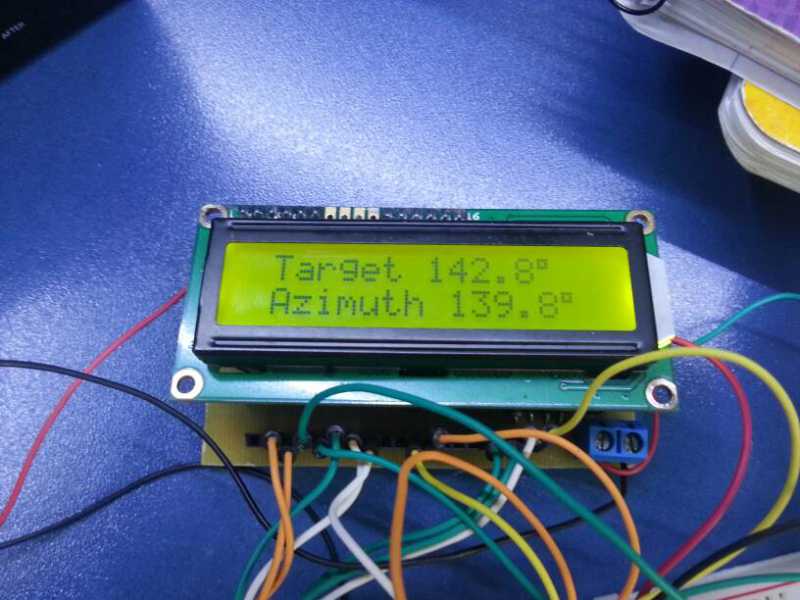

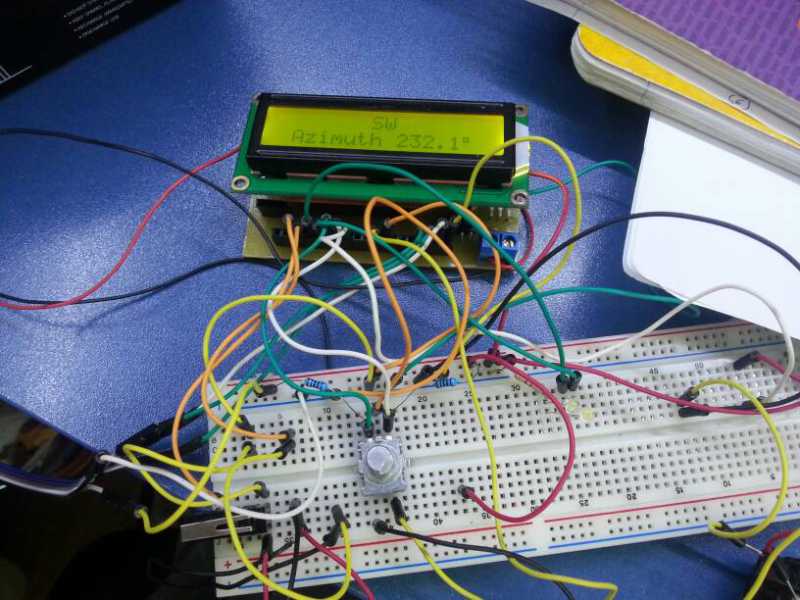

Aquí una foto de mi prototipo de esta tarde.
El arduino es na y menos tienes todo terminado y listo para funcionar m
A ver si llegan la placa de reles y encuentro el trafo de 28v y lo pruebo con el rotor.
Un saludo.
Jesús
Enviado desde mi GT-I9300 usando Tapatalk 2
Tiene una pinta estupenda
http://www.ea6rf.blogspot.com.es
50/70/144/432/1'2/2'3/10ghz
http://www.ea6rf.blogspot.com.es
144/432/1'2/2'3/10Ghz
http://www.ea6rf.blogspot.com.es
Hola Jesus y compañia, como dice EA6RF, la verdad es que tiene muy buena pinta y no parece muy complicado, pero, ¿será compatible con sensores "reed"?, que es lo que tiene mi rotor?

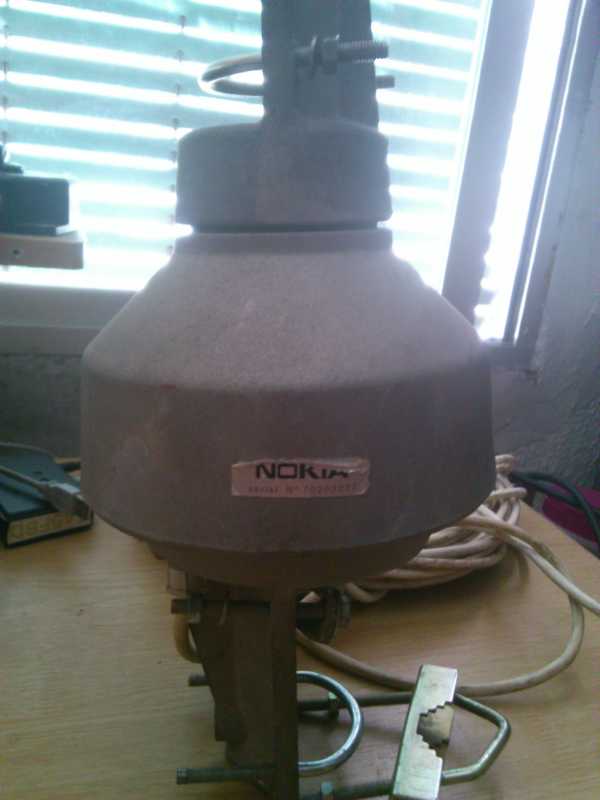

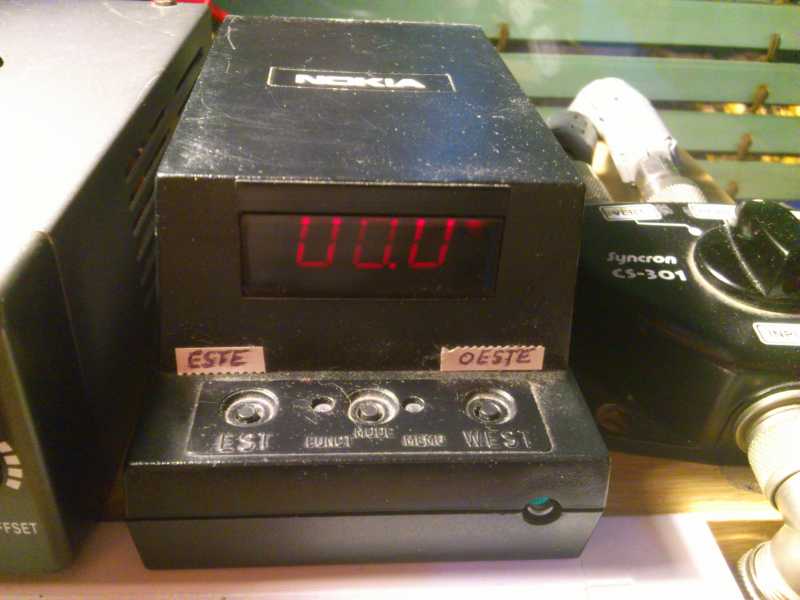

La primera foto es de lo que es en si el motor, con los sensores "reed" en primer plano; la segunda es del rotor montado y la tercera es del mando "defenestrado"
como vereis, solo marcaba hasta 99,9º,pero este mando paso a mejor vida.
Salu2. José.
No es la clase de licencia que tiene el radioaficionado,sino la clase de radioaficionado que tiene la licencia;(K3TKJ)
Hola,
No he visto el esquema del rotor, pero estoy seguro de que los relés reed los lleva para que no siga girando al legar a tope, no los usa de sensores para la posición, lo usa como final de carrera.
Que es el eje central? Un potenciómetro? ?
Debe de llevar algo más, a no ser que sea como uno que tengo aquí, que para centrarlo al mando había que llevarlo a fondo a un lado y luego al otro, ya que no mando ni rotor tenían sistema de posición, iban ambos con finales de carrera y velocidades igualadas, pero si el aire te movía el rotor, aquello ya no estaba igual
Un saludo.
Jesús.
Enviado desde mi GT-I9300 usando Tapatalk 2
Aunque pensando un poco.... También puede que use los reed como sensor, por ejemplo por pulsos magnéticos que actúen en él al giro del rotor.
De ser así, el controlador a usar deberia de leer esos pulsos y convertirlos en grados.
Conociendo la relación y el número de pulsos de un lado a otro seria posible hacer algo.
Un saludo.
Jesús.
Enviado desde mi GT-I9300 usando Tapatalk 2
Hola Jesús, ¿tienes algún enlace para ver los códigos del programa para el control del rotor con el arduino?
La verdad es que uso pic, pero siempre he querido probar los arduino...
Gracias.
Arturo, EA7JHQ.
73 de Arturo EA7KE.
EA7JHQ escribió:Hola Jesús, ¿tienes algún enlace para ver los códigos del programa para el control del rotor con el arduino?La verdad es que uso pic, pero siempre he querido probar los arduino...
Gracias.
Arturo, EA7JHQ.
Hola Arturo,
Claro, con que pongas en google K3NG ya tienes un monton de informacion, incluso si pones RemoteQTH veras los links del circuito multi rotor que tienen, el cual es una composicion de varios controladores en uno.
Pablo EA4TX, tambien ha sacado una version compatible con arduino de su controladora de rotor, la puedes ver en su web.
Te dejo este blog para que veas el codigo y demas, luego es ir enlazando webs y recopilando información.
http://blog.radioartisan.com/yaesu-rotator-computer-serial-interface/
Y la de Remote:
http://remoteqth.com/remote-multi-rotator-control.php
Un saludo,
Jesús.
Hola,
A peticion de Pedro EA4ADJ, os dejo los links de los productos que mencione,
La placa de reles, aun no me ha llegado, cuando la tenga os comento, pero el precio de risa 2USD
http://www.ebay.es/itm/331033573919
Aqui el modulo arduino nano, el mio llego sin bootloader, pero no es mucho problema si tienes programador, yo tambien lo compre para poder saltarme el firmware de arduino y asi arrancar mas rapido el programa.
http://www.ebay.es/itm/131053554958
Programador ( no es necesario si dispones del bootloader en el ATMEGA, aunque recomiendo tenerlo)
http://www.ebay.es/itm/310506909410
Conversor USB/TTL, ya que el arduino que tengo no dispone del mismo integrado en placa.
http://www.ebay.es/itm/271412711334
LCD, aqui ya cada uno el que quiera, ya que la informacion a mostrar puede ser muy variada, la basica una 2x16, un ejemplo esta azul:
http://www.ebay.es/itm/221346875024
No se si me dejo algo, pero eso es basicamente lo necesario, luego pulsadores y demás cosillas.
Pedro, espero te sirva de algo la informacion.
Si alguien quiere el codigo para probar y no lo encuentra, puedo subirlo por aqui en un fichero rar listo para subir al arduino.
Un saludo, Jesús.
