Tengo un walkie Maldol V6 que está totalmente sordo en la banda de 2 metros, sin embargo recibe en la banda de FM comercial.
El squelch lo tengo totalmente abierto y se oye el típico soplido, y tampoco esta programado ningún subtono en recepción.
Transmitir si que transmite pero recibir nada de nada. Lo pongo al lado de otro equipo transmitiendo en la misma frecuencia y no se entera.
He visto que la disposición de pulsadores y el tamaño es idéntico al Luthor TL11 por lo que pienso que por dentro serán idénticos ya que también tienen idénticas características.
El caso es que estoy buscando el manual de servicio, esquema eléctrico o alguna información que me pueda orientar para reparar la sordera total que tiene en nuestra banda de 2 metros.
Saludos y muchas gracias de antemano.
Inició el tema
en FM recibe porque lleva un receptor aparte,si sin squelch sopla ya es mucho.
te ha pasado de repente o desde que lo tienes ? es de segunda mano?
yo lo miraria por el programa que te habran dado,o por el CHIRP,aveces tienen opcion de desconexion de tx,rx
hazle un reset, que seguramente tiene esa opcion.un saludo
EB3DYO.
FRANCISCO.
.gif "EA3IO"){kind=avatar}
Si nó es carne de laboratorio.¿Recibe señales fuertes? si es así previo de RX mal. Si nó, FI mal, PLL, etc...
EA3IO
Manuel Aleu
Hola Francisco.
El walkie lo compré de segunda mano con la averia, (masoquista que soy 😆), me venía con más cosas para cacharrear en un lote y tenia un precio irrisorio, lo que no sabia es que no encontraría esquema ni manual técnico del mismo. A ver si con un poco de tiempo aparece el esquema o tendré que sacarlo por bloques. En la pagina de Luthor he conseguido el software de programación pero aún no he conseguido que se conecte con el pc. Es un soft muy sencillo por lo que he visto solo gestiona las memorias, el mensaje de bienvenida y poco más. Tampoco se como hacerle un reset de fábrica de momento. Poco a poco a ver que voy sacando en claro. Gracias por la respuesta.
EB5GVX José Maria.
Inició el tema
EB3DYO reaccionó
Si nó es carne de laboratorio.¿Recibe señales fuertes? si es así previo de RX mal. Si nó, FI mal, PLL, etc...
Hola Manuel gracias por tu respuesta.
No, no recibe señales fuertes. Con otro walkie al lado transmitiendo no se abre el squelch y con el squelch abierto por teclado en nivel 0 al transmitir con otro walkie en la misma frecuencia no recibe, ni indica recepción con el simbolo en pantalla de recepción.
EB5GVX José Maria.
Inició el tema

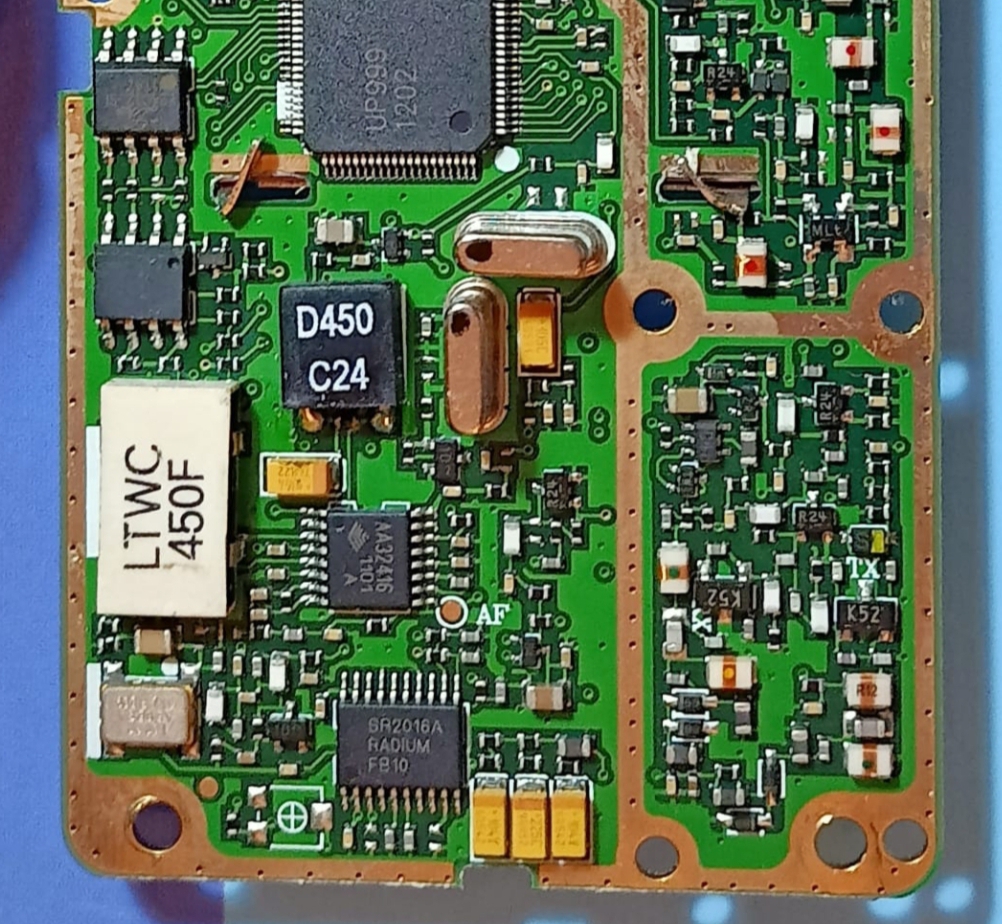

Adjunto fotos de la placa del walkie. Como solo deja archivos de menos de 1Mb la he tenido que partir en dos para no perder resolución. Por lo que he visto tiene un PLL cuyo oscilador de 13Mhz funciona. Lo he visto con el frecuencimetro. Y un detector de FI que tambien a su entrada de oscilador veo una frecuencia de 26Mhz. He observado que a veces midiendo con la punta del frecuencímetro o el multímetro hace ruidos de "pok, pok" por el altavoz y entonces si que indica recepción en ese instante con el simbolo en el display pero no duran nada y no consigo establecer un patrón de cuando hace esos chasquidos. Si no estoy equivocado, el detector de FI tiene un oscilador local con una frecuencia que se mezcla con la de entrada de antena. Pues cuando transmito con un equipo cerca, a la entrada de RF del detector de FI veo la misma frecuencia del oscilador local. Deberia ver la señal de antena no?.Cuando no transmito con el otto walkie no veo nada a la entrada de rf del detector de FI. Bueno poco a poco a ver si voy aprendiendo como deben comportarse estos componentes. Los caminos de la RF son misteriosos.
Perdonar por el tostón.
José Maria EB5GVX.
Inició el tema
Hola a todos.
Siguiendo con la investigación en internet he visto que es el mismo equipo que un "tal" KST v6 y el TYT 800
Aunque sigo sin encontrar esquema ni manual de servicio.
José María EB5GVX.
Inició el tema
Hola, Perdona mi tardanza. Trabajo y tal.
Si no recibe nada ni con el equipo al lado, pinta PLL.
No veo bién las fotos, pero parece en algunas partes que el equipo se "humedeció"; es así?
Si es así mal. Porque las placas de estos equipos "modelnos", son multicapa y se ha fundido alguna pista intermedia, se acabó...
Si no es así, y esta seco si apreciarse restos de humedad, necesitarás un analizador de espectro y un frecuencímetro para averiguar la frecuencia del
OFV, porque estará "por ahí" colgado fuera de LOCK.
En fins, trabajillo...
EA3IO
Manuel Aleu
Hola Manuel buenas tardes. No hay nada que perdonar, faltaría más, ya haces bastante intentando ayudarme, cosa que te agradezco mucho.
Yo creo que no se ha mojado el circuito, no obstante no lo podría asegurar al 100%.
Si tuviera el esquema intentaría localizar el VFO para ver su frecuencia, pero aún no he encontrado información técnica de estos modelos de walkie.
Tengo frecuencímetro pero no analizador de espectro. Aunque puedo generar frecuencias entre dos limites con el VNA, igual puede servir.
Saludos de José María EB5GVX
Inició el tema
Mmmmmmm, no. jejejejee
El VCO está en la placa que se ven los cristales del filtro de FI, a la derecha, en la parte inferior. Fíjate que abajo se ven los diodos varicap.
Pues por ahí esta el VCO y el driver, osease el amplificador de la señal del VCO. Lo que no sé es si tiene uno o dos(uno para TX y Otro para RX), o sólo usa uno y lo va programando.......
El PLL es el que está al final de la placa, marcado como SR2016A,
SR2016
Tipo: Dual Channel,INT-N
Fracuancia Max: 1.2G/1.2G
Voltaje de uso: 2.2-5.5
Corriente de consumo: 4.5mA
Encapsulado: TSSOP-20
No aparece el datasheet, pero es de Radiumcorp. Puedes dirigirte a ellos a ver si consigues que te lo envíen. El enlace de la página está roto.
El AA32416 que hay más arriba es el detector de FM. Si necesitas el Datasheet, este sí se encuentra.
Espero ayudar.....
EA3IO
Manuel Aleu
Hola Manuel y a los demás buenos días.
He retomado el intento de reparación del walky pues ahora tengo alguna herramienta más para afrontar este reto.
En las mediciones que he realizado, he podido observar que el VCO de RX no oscila nada.
Así que pensé inyectarle una señal con el generador de RF. Como el detector de FI de FM tiene un
oscilador local de 26,000Mhz y tiene un filtro de 450Khz le he inyectado 26,450Mhz y se abre el squelch y se oye
soplido por el altavoz. Sin embargo en ese estado modulo con otro walky en la frecuencia que indica el display
pero no aprecio recepción de modulación, solo el soplido en el altavoz.
A la salida de tensión del PLL al VCO (pin 3 del SR2016) siempre tengo 4,80Vcc no he visto nunca otra tensión diferente.
Sin el esquema, ni los valores de los componentes, es casi misión imposible repararlo.
Saludos y gracias por vuestra colaboración.
Esta publicación fue modificada hace 2 días por EB5GVX
Inició el tema
si el oscilador no oscila y le inyectas exteriormente con otro oscilador la señal debe ser igual,osea 26MHz,no debes sumar ni restar la FI,estas sustituyendo uno por otro,un saludo
EB3DYO.
FRANCISCO.
Hola Francisco, gracias por responder.
El oscilador local del detector de FI de FM es de 26,000Mhz pero ese si que funciona. Si le inyecto por la entrada de FI otros 26,000Mhz pienso que al no haber diferencia la salida será cero. Ahora mismo no puedo probarlo por estar fuera pero creo recordar que para otras frecuencias distintas de 26,540Mhz el squelch no se abría.
Inició el tema
entendi mal lo del oscilador que no oscila
EB3DYO.
FRANCISCO.
Hola Francisco, gracias por responder.
El oscilador local del detector de FI de FM es de 26,000Mhz pero ese si que funciona. Si le inyecto por la entrada de FI otros 26,000Mhz pienso que al no haber diferencia la salida será cero. Ahora mismo no puedo probarlo por estar fuera pero creo recordar que para otras frecuencias distintas de 26,450Mhz el squelch no se abría.
Me habia equivocado en la frecuencia del VCO que es 26,450 y yo había puesto 26,540Mhz. Sorry.
Inició el tema
Hola de nuevo Francisco.
Igual no me he explicado yo bien y te ha llevado a confusión. Si ha sido así lo siento. Gracias por ayudarme.
Jose Maria EB5GVX
Inició el tema
es que si es el vco con un generador exterior no haras nada,ya que se controla por tension ,lastima no tener el esquema o su equivalente,hay que mirar el vco oscile sea donde sea,repasar las inductancias etc,aunque el pll no funcione el oscilador deberia oscilar,empieza por alli,con algun frecuencimetro,vna ,analizador de espectro...es complicado dar ideas.un saludo
