EB5DXJ
Mensajes: 69
#243466  - 13 febrero, 2014 12:12

Hola Miguel Angel
cuando pongo en factory startup frequency 15mhz y le doy a calibrate no me da ningun error el error me lo da cuando le pongo 53,32
esta noche tendre el frecuencimetro y probare otra vez los puntos 8,9,10 y 11
SALUDOS

EB5DXJ,Jose

ResponderCitar
EB5DXJ
Mensajes: 69
#243467  - 13 febrero, 2014 15:19

Buenas de nuevo

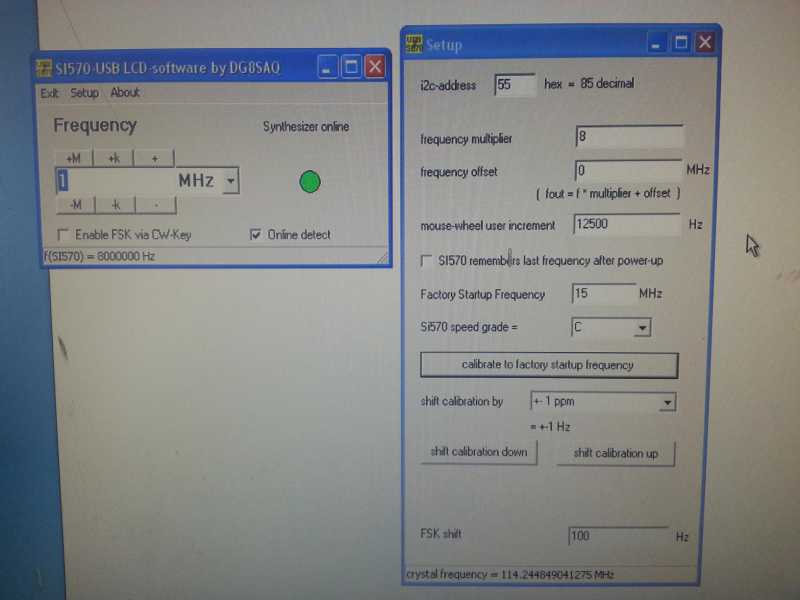

esto es lo que me sale cuando pongo en Factory startup frecuency 15 y le doy a Calibrate to factory startup frecuency

y esto es lo que sale cuando pongo en Factory startup frecuency 56.32 y le doy a Calibrate to factory startup frecuency

SALUDOS

EB5DXJ,Jose

ResponderCitar
EA2HO
Mensajes: 105
#245601  - 13 febrero, 2014 18:36

Bueno... o no entiendo lo que haces o la frecuencia preestablecida de fábrica es de 15 MHz. Si es así, no teienes que poner 56,32. Comprueba la medición de frecuencia en el punto MP8, si es de 15 todo está bien. En cualquier caso cuando pongas en marcha el paso 5, las frecuencias en los puntos 8, 9, 10 y 11 te indicarán si el conjunto funciona bien.

ResponderCitar
EB5DXJ
Mensajes: 69
#243468  - 13 febrero, 2014 22:43

Buenas noches
ya estamos por aqui con problemas
acabo de medir frecuencias y esto es lo que me da
MP8 - 8MHZ
MP9 - 12MHZ
MP10 - 10MHZ
MP11 - 6MHZ en todos los puntos

alguna idea?
puede ser orque esta montada ya el paso 6 el mezclador?
SALUDOS

EB5DXJ,Jose

ResponderCitar
EA5GU
Mensajes: 574
#245633  - 14 febrero, 2014 11:42

Jose , recibes algo?
Que soft estas usando para escuchar?
Salu2

Paco Hernandez-EA5GU
https://www.ea5gu.com
http://ursa-ea5gu.blogspot.com/
https://www.youtube.com/user/ea5gu/
https://pagina-de-ea5gu.webnode.es/
Salud y suerte.

ResponderCitar
Inició el tema
EA2HO
Mensajes: 105
#243469  - 14 febrero, 2014 15:20

Bueno...

El paso 6 consiste en conectar y ajustar la entrada de la tarjeta de sonido del PC al Lima SDR. Conectar una antena al condensador C53 en el punto que se indica e el diagrama 6.6 del 2º PDF del manual.

Por lo que hemos entendido es necesario conectar un cable estéreo blindado entre el jack hembra X3 y la entrada "Line In" de la tarjeta de sonido del PC. Ir al Panel de Control, Hardware y sonido, Administrar dispositivos de audio, inhabilitar los elementos que no se van a usar, definir la salida (la habitual), en nuestro caso unos auriculares USB y una entrada adecuada estéreo (Line In) (Para Windows 7). También hay que instalar el programa SDRadio y ajustar los parámetros de la entrada y salida de la tarjeta.

Bién, esta hecho, pero no se oye un carajo, todo está aparentemente bien pues entra el zumbido de baja de audio cuando se toca algo, pero nada de lo que pueda llegar por antena. Por otra parte, el programa funciona sin problemas y parece bien instalado. Es posible que no se hayan defionido correctamente los parámetros y las entradas y salidas de la tarjeta de adio. Para ello estamos recopilando datos (Placa madre Assus con tarjeta de sonido integrada aunque hace tiempo que se le debía haber instalado una tarjeta de audio mejor (Por ejemplo una Sound Blaster digital).

Por otra parte hemos vuelto a medir las frecuencias con los componentes del mezclador IQ (paso 6), las mediciones son: MP8 56,32, MP9 28,160, MP10 14,8 y las bases de los BS170 7,4 MHZ, probablemente están bien aunque sería bueno que lo verifique por su lado otro montador.

ResponderCitar
EB5DXJ
Mensajes: 69
#243470  - 14 febrero, 2014 15:28

Hola Buenas tardes
a mi me pasa lo mismo he configurado el programa como biene en el manual y oigo ruido pero nada maslo le he conectado la antena de hf y no oigo a nadie
SALUDOS

EB5DXJ,Jose

ResponderCitar
EA3GIL
Mensajes: 111
#243471  - 14 febrero, 2014 15:51

Hola Jose te mande un privado para comentar el tema y exponerlo.

Un saludo

Francesc

Francesc -- Sant Cugat del Valles
JN11BK -- DME-08205

ResponderCitar
EA2HO
Mensajes: 105
#243472  - 14 febrero, 2014 16:32

Bueno... Hay algo desconcertante. Por una parte el manual dice: "La placa Lima-SDR está preparada para que pueda recibir las primeras señales. La gama de frecuencias que puede recibir estará entre los 0,5 Mhz y 20 Mhz. Deje el puente JP1 en la posición media (2) para obtener un factor de división de 8".

Revisando el circuito no veía cómo la señal de la antena podría llegar la cadena de los BS170. Después de revisar otra vez el circuito y el diagrama veo que hemos pasado por alto un dibujo en verde que une una de las entradas del relé K2 con C41 i a su vez con R13, R17, R27 y R32 que atacan a los "Drenaje". Así que hemos pasado por alto el puente. Habrá que revisar el texto para ver que dice del puente sobre el relé K2.

"Connect provisionally an antenna ( central core of the coaxial cable ) to the site of C53 shown in the assembly drawing. The shield of the coaxial cable , connect to GND"

No hay ninguna referencia a lo que parece colocar un puente sobre K2.

ResponderCitar
EB5DXJ
Mensajes: 69
#243473  - 14 febrero, 2014 16:38

Hola Miguel Angel
yo si que tengo ese puente hecho
y sigo sin escuchar nada
Saludos

EB5DXJ,Jose

ResponderCitar
EA5GU
Mensajes: 574
#245675  - 14 febrero, 2014 16:58

Releer la pagina 25...
El SI570 puede generar una frecuencia de oscilador en el intervalo de aproximadamente 4 MHz a 160 MHz.Estas frecuencias se llevan a cabo en una cadena de divisor ajustable, donde una división en la zona de recepción deseada se lleva a cabo. Con el puente JP1 a tres factores de división de 1/4, son de 1/8
y 1/16 se selecciona. Dependiendo del factor de división se puede llegar tras la recibir y transmitir secciones:....
Como teneis configurado el SDRadio...

Paco Hernandez-EA5GU
https://www.ea5gu.com
http://ursa-ea5gu.blogspot.com/
https://www.youtube.com/user/ea5gu/
https://pagina-de-ea5gu.webnode.es/
Salud y suerte.

ResponderCitar
Inició el tema
EA2ET
Mensajes: 6688
#245679  - 14 febrero, 2014 18:20

Si inyectando audio en las entradas de IC5 e IC10 (pins 2 y 3) suena algo, ya sabéis que la conexión de sonido funciona, centraros en la placa Lima SDR.

Medid la frecuencia en las patillas 3 y 11, y 5,6,8 y 9 de IC9 para comprobar si el reloj funciona correctamente, la frecuencia de recepción es la de las patillas 5,6,8 y 9.

Conectar el vivo de la antena a través de un condensador de 1k a una de las patillas de C41 a ver si suena algo.

Y dile a Enio que me llame la semana que viene y quedamos con otro frecuencímetro y osciloscopio para echarle un vistazo. ;)

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA2ET
Mensajes: 6688
#245685  - 14 febrero, 2014 18:27

Si inyectando la antena en C41 suena y en C53 no, hay que mirar el preamplificador de 20 dB (Q8 BFR96) o la conmutación de K2.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA3GIL
Mensajes: 111
#243474  - 14 febrero, 2014 21:13

Hola después de muchas pruebas sigo sin solucionar el problema de la frecuencia,

he colgado un video donde se ve la fqz de la banda de 20Mts y el QSO es 40Mts.

Saludos

Francesc

Francesc -- Sant Cugat del Valles
JN11BK -- DME-08205

ResponderCitar
EA5GU
Mensajes: 574
#245697  - 15 febrero, 2014 13:10

Francesc esto tiene pinta de la configuracion del Si570 claramente, pasamos la configuracion de Soft SDRpower, ¿has probado con otro soft ?
Yo termino la primera fase del montaje , esta configurado hasta el USB y de momento tiene buena pinta.
Observo que se calientan sin estar todos los componentes los reguladores de tension.
Los habies tocado.
Os dejo una foto.
Buen finde.

Paco Hernandez-EA5GU
https://www.ea5gu.com
http://ursa-ea5gu.blogspot.com/
https://www.youtube.com/user/ea5gu/
https://pagina-de-ea5gu.webnode.es/
Salud y suerte.

ResponderCitar
Inició el tema
EA3GIL
Mensajes: 111
#243475  - 15 febrero, 2014 13:38

Hola

De momento no he probado otro soft, los reguladores se calientan bastante.

Pasare la configuracion del Soft SDRpower con unas capturas de pantalla.

Ata Lugo

Francesc -- Sant Cugat del Valles
JN11BK -- DME-08205

ResponderCitar
EA2HO
Mensajes: 105
#243476  - 15 febrero, 2014 14:35

Bueno... Estamos parados hasta el lunes. En cualquier como han surgido algunas dudas sobre el Si570 y las explicaciones están un poco confusas (sobre todo por los idiomas), hemos dado un repaso a la hoja de datos del Si570 para intentar entender cómo funciona. No se si aportamos algo nuevo o es algo obvio para todos menos nosotros:

El Si570 en un Circuito Integrado que funciona como un Oscilador Controlado por Tensión (VCXO), compuesto por un Cristal de frecuencia fija y un DSPLL. En los esquemas de bloques, destaca el Fixed Frequency (XO). En el texto del fabricante descata que el cristal de frecuencia fija proporciona una extraordinaria estabilidad necesaria en un circuito de comunicaciones.

Por lo tanto cabe deducir que aunque sea un oscilador de frecuencia variable incluye un cristal que según los manuales oscila 15 MHz y que en la práctica hay otros Si570 cuyo cristal de frecuencia fija oscila a 56,32. Dicho esto, también se puede deducir (sin haberlo comprobado) que el software que pilota el Si570 el USB_Synth.exe debe conocer la frecuencia fija del cristal y que este dato lo debería incorporar por el "ajuste de fábrica".

No se que significación tendrá a efectos prácticos, los más expertos nos podrán ilustrar sobre el significado de este datos en los montajes.

Ah...! ET, eres un Angel, gracias. Q8 no está aun instalado en el paso, muy bueno el aporte sobre las frecuencia de IC9, el lunes lo veremos.

Un saludo, M.Angel.

ResponderCitar
EA5GU
Mensajes: 574
#243477  - 15 febrero, 2014 18:31

Esta tarde he acabado de montar el mezclador , esto es , hasta el punto 6 y he podido resistirme en intentar escuchar algo.
Con el dedo puesto en el condensador C53 he escuchado la cadena ser en 1.179 Khz, ahi es na...hihi
Os dejo la captura del SDRpower...
Ale de momento hasta aqui he llegado.
Comentarios del kit hasta este punto, el manual esta muy bien explicado, las ayudas con las imagenes de los pasos de los puntos en la placa de montaje estan muy claritas.
Lo que mas me ha costado , soldar el Si570, deberia de venir soldado en la placa...hihi he perdido mas vista que un topo.
Mañana seguiremos con el punto 7 , el preselector.

73

Paco Hernandez-EA5GU
https://www.ea5gu.com
http://ursa-ea5gu.blogspot.com/
https://www.youtube.com/user/ea5gu/
https://pagina-de-ea5gu.webnode.es/
Salud y suerte.

ResponderCitar
Inició el tema
EA2ET
Mensajes: 6688
#245721  - 15 febrero, 2014 21:05

Paco, si no me equivoco todas las señales que se ven en la imagen son la cadena SER, estoy en lo cierto?.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA2SN
Mensajes: 3582
#245726  - 15 febrero, 2014 21:32

La imagen es simétrica respecto del "cero". Al estar 1170 centrado se ve bien la canalización cada 9 kHz típicos de la OM en Europa, pero las señales por arriba y por abajo son imágenes especulares. La cadena SER en 1179 (+9) tiene una imagen en 1161 (-9), y hay otra estación a +27 (1197) con su imagen especular en 1143 (-27). Y aún se ve otra señal rara a +/- 43 kHz.
Posiblemente porque no se está recibiendo I/Q.
jon, ea2sn

Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con los VEC GLAARG y ARRL

ResponderCitar
