Kenwood TS-850

Hola,

Lee esto: http://www.ure.es/foro/6-tecnico/221602-hola-ayuda-como-conectar-acom-a-ts-940s-kenw.html#259018

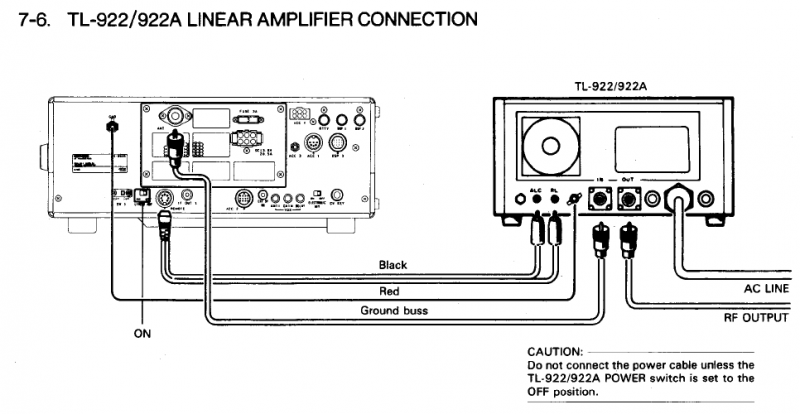

Y si abres el manual por la página 69... también verás respondida tu pregunta;

La única recomendación que puedo hacer es NO conectar NI usar el ALC. La potencia de salida del ampli se regula con la potencia de excitación, que es la de salida de la radio.

73, Máximo - EA1DDO

Buenas noches Maximo, creo entender que es la toma que pone RL del amplificador.
Un saludo
G.Garcia (EA1EPM)

Esto puede ayudarte

http://www.qsl.net/k0bx/amp.html

Saludos
Luis, EA1NT

Hola,

El Acom 1010, aparte de los coaxiales y la toma de 220v, solo tiene un conector más, que es el "Key In", que no es otra cosa que el PTT;

Por lo tanto, lo copio una vez más;

Escribió:

la gran mayoría de amplificadores, para funcionar SOLO necesitan lo siguiente;

.- Red, normalmente a 220v
.- coaxial de entrada, desde la radio
.- coaxial de salida, hacia la antena
.- señal de PTT

Por lo tanto, de la radio al ampli solo va el coaxial y a veces el PTT. Digo a veces porque yo lo tenía en un pedal en el suelo, y ese pedal activaba el ampli y la radio.

El detalle de siempre, hay que leer los manuales ya que la señal de PTT de salida de las radios, no todos soportan la corriente e intensidad de todos los amplis.
En caso de duda o por seguridad, un simple relé a 12v a la salida de la radio y listo, ya puedes conectar cualquier ampli con seguridad.

73, Máximo - EA1DDO

Hola,

En el TL922 la salida de PTT tiene 120VCC ,no apto para los TRX modernos si no tienen la salida PTT con un contacto rele,hay que poner un rele intermedio.
Yo les monto en los TL922 un circuito a transistor para que sea compatible el TL922 para los TRX modenos.
73

Buenas tardes, lo seguiremos intentando, muchas gracias a todos.
Un saludo
G. Garcia (EA1EPM)

Tienes que usar los pines 4 y 2 del conector remote, que son los contactos
que cierran cuando el 850 transmite. El 4 al centro del RCA del 1010 y el 2
al exterior.

Para que este rele interno funcione, hay que poner el conmutador que hay al
lado del conector en activo.

También se puede usar otra patilla del conector remote, creo que es la 7, la cual da 12v en TX. Si usas esta patilla (solo 10ma) hay que usar un circuito
exterior. Esta salida es mas rápida en conmutar y evitas el desgaste del rele y
el ruidillo click .

El circuito key del 1010 tiene unos 13v y 6 mili amperios cuando esta cerrado.

Yo lo tengo con el ts 590 sin problemas, primero lo usaba con el rele y después
hice un cable con un transistor o optoacoplador.

73.
