Kenwood TS-120 / TS-130 sustitución bombillas

EA2BS
Mensajes: 294
#26743  - 20 enero, 2014 17:21

Hay algunas reparaciones que las evitamos por la pereza que nos da afrontar su presunta complejidad. Cambiar las bombillas de mi Kenwood TS-130 era una de esas reparaciones, poca información en la web y la que había no era precisamente clara ni aventuraba una reparación sencilla.

Sin embargo hace poco vi un anuncio de un colega W que vendía un TS-130 y en el anunció comentaba que había cambiado las bombillas del VFO y s-meter por leds. La verdad es que ambos elementos tenían una iluminación fabulosa. Le escribí y me desveló los misterios de dicha reparación.

Está tarde me he animado, me ha llevado 20 minutos y los resultados han sido fantásticos.
Como lista de materiales sólo hay que mencionar los leds blancos de 3 milímetros (sí 3 mm. Y no 5 mm) de 12 voltios y alta luminosidad (15.000 mcd). Los he comprado en eBay desde UK por 5 euros gastos de envío incluidos 5 unidades. No compres de colores (la bombilla, led, va en un difusor de goma verde), tampoco de menos luminosidad y mucho menos de 5 milímetros (no te entrarán).

Estos son los leds: http://www.ebay.co.uk/itm/321217557767

Para reemplazar las bombillas solo es necesario quitar la tapa superior y a continuación remover los 4 tornillos torx del VFO, este sale muy fácil, solo hay que desconectar un conector de la parte trasera del mismo para tener libre acceso a los dos pines donde se sueldan los terminales de los leds. La bombilla del VFO es de muy fácil acceso. Para la del s-meter vas a tener que doblar la cabeza del led en ángulo recto y meterlo con los dedos o unas pinzas (ten cuidado de no empujar el difusor de goma y hacer que se suelte).

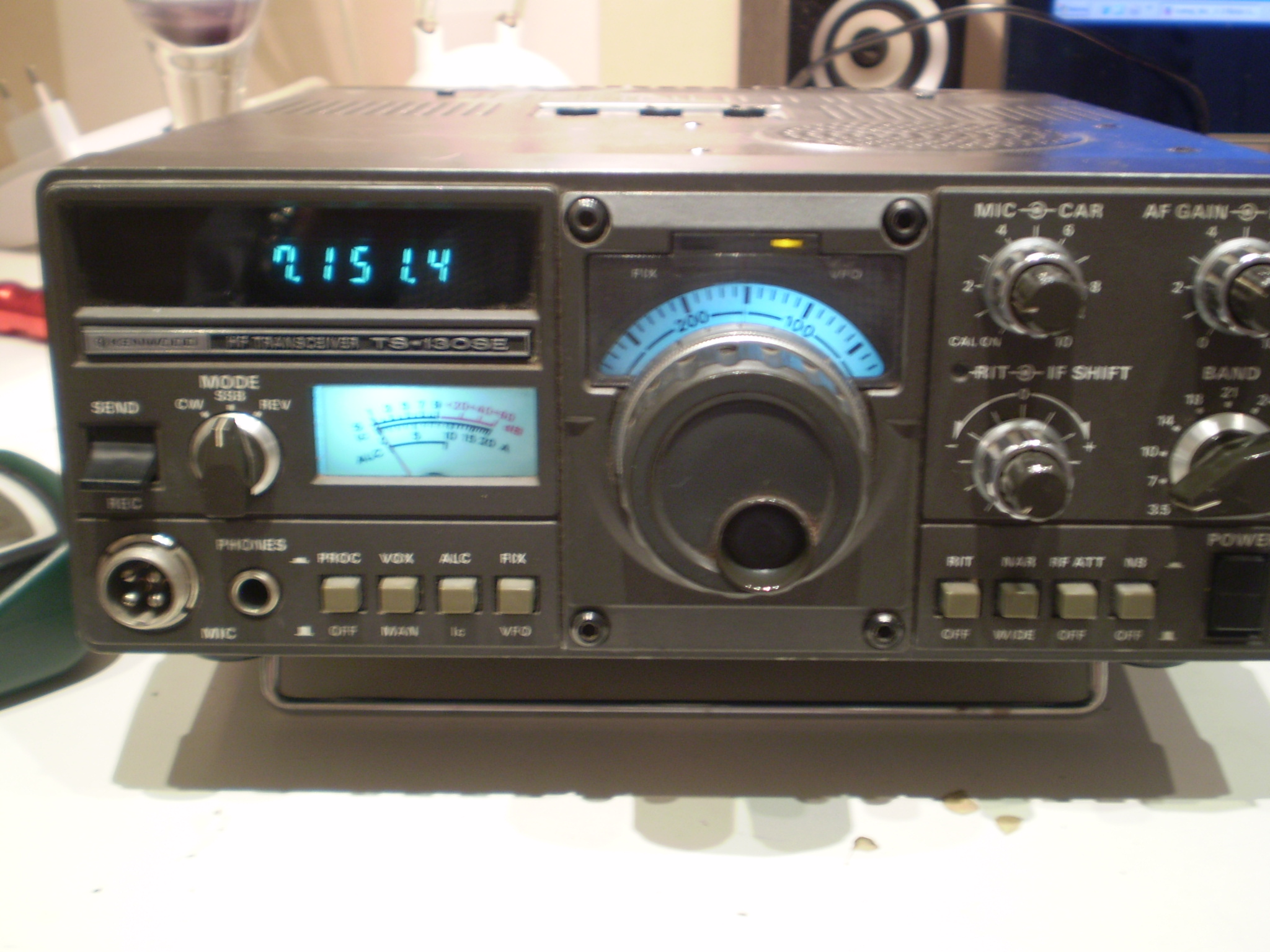

Así ha quedado de bien:

[img] [/img]

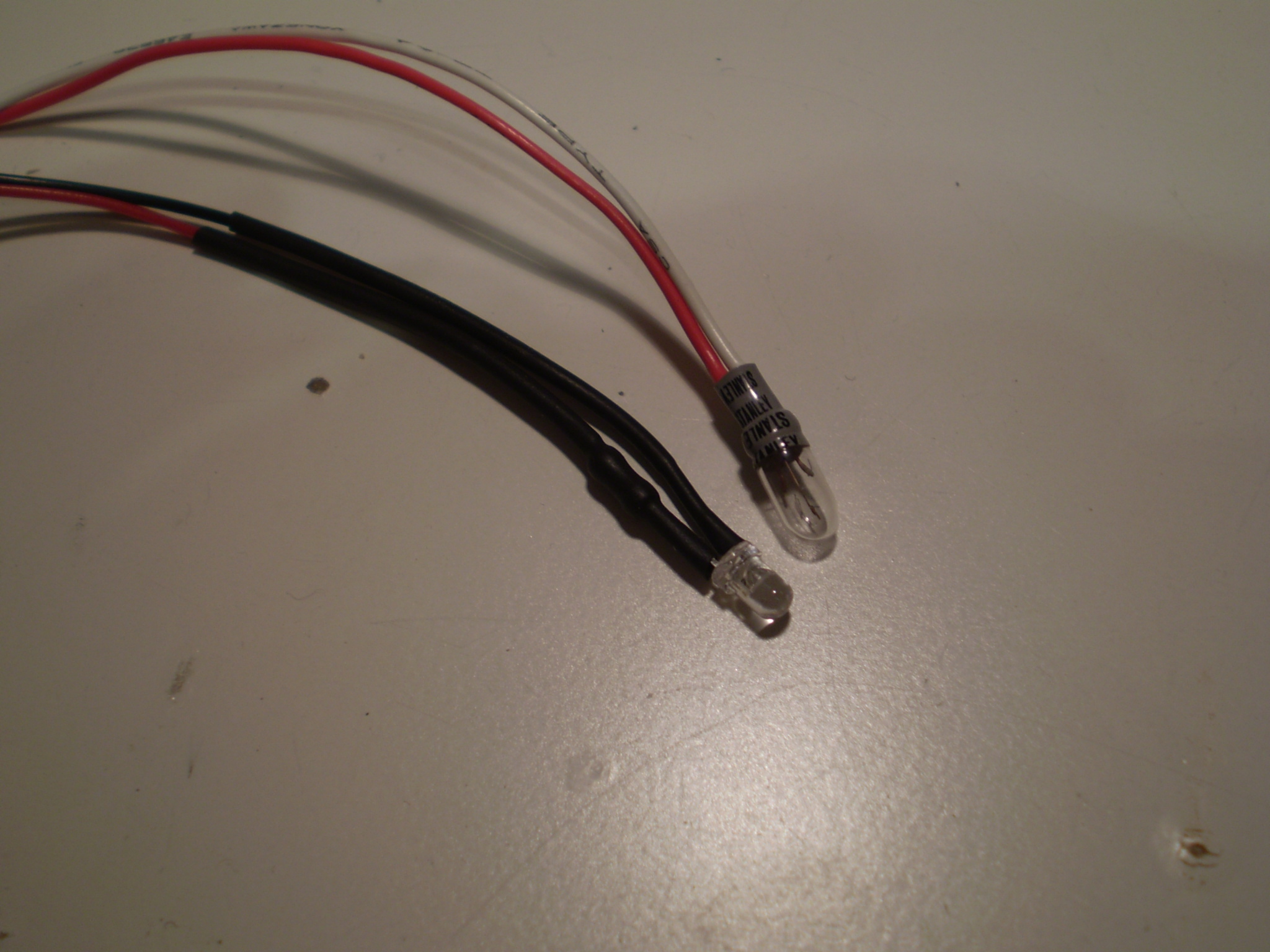

Aquí teneis una foto que compara la bombilla original con los leds

[img] [/img]

Aquí teneis una descripción paso a paso de la reparación

http://www.flickr.com/photos/32645093@N02/sets/72157638777442535/with/11426739123/

Have fun!

73

EB2AUE 1982-1984
EA2BSN 1984-2008

ResponderCitar
Inició el tema
EB5BXK
Mensajes: 417
#243408  - 20 enero, 2014 22:28

Enhorabuena por la mod. A ver si me animo y le hago la misma mi TS-130s y al TS-430.

Un saludo y gracias por compartir la experiencia!!
