kenwood TM 241e fallo display + conectores correctos

EC3AIA
Mensajes: 32
#390465  - 17 diciembre, 2023 22:54

Apreciados colegas,

Aunque la avería que presento en este veterano es bastante común, debida al fallo de la patillas del conector del display y sobre la que hay multiples entradas ( también en nuestro foro URE ), páginas y vídeos mostrando su reparación ( limpiar y resoldar patillas, sustituir conector por cable plano etc ), en el caso de mi equipo, no tengo claro que sea este el problema:

en display se muestra el jeroglífico de letras y números típicos del fallo, pero limpiando y revisando los conectores así como su continuidad están correctos. Funcionando el equipo " desmontado", no hay juego en los conectores y, a pesar de leves movimientos del panel, no hay cambios en el display.

No obstante, pulsando cualquier botón, el display vuelve a funcionar correctamente hasta que al pulsar nuevamente cualquier botón, devuelve el display a fallo.

El fallo es ya de hace años y el equipo ( cuando consigo que funcione el display ) es sintonizado a la frecuencia de el repetidor local para escucha, pero me gustaría ponerlo nuevamente a trabajar.

Si algún colega puede aportar alguna idea, estaría agradecido.

( *Claro está, la opción de remitirlo a algún servicio técnico a reparar pero dada la escasez de técnicos especialistas he creído oportuno preguntar en el foro. Además ya sabeís como somos los Ham, algo cabezones ( en el buen sentido )



En todo caso, muchas gracias

EC3 AIA

JN01HO

Op. Jordi









ResponderCitar
Inició el tema
EA4AGA
Mensajes: 476
#390466  - 18 diciembre, 2023 07:59

Buenos días Jordi, busca información en este mismo foro relacionado con fallas de su hermana mayor, la TM-251E. Es de suponer que al ser contemporáneas compartirán circuitería, componentes y fallas similares.

El problema que expones es calcado al que tuve yo en mi 251E; me harté de resoldar y limpiar el dichoso conector sin resultados. Un examen detallado descubrió que había un condensador electrolítico grande, en la placa del frontal, que perdía líquido electrolítico por debajo (no se veía). Dicho líquido corroe una pista de circuito impreso hasta el punto de hacer contacto intermitente. Sustituido el condensador y echado un cordon de estaño en la pista, el problema se solucionó para siempre.

Insisto, busca la información detallada por el foro (a mi nombre) y prueba, poco tienes que perder.

Suerte,

EA4AGA
(ex EB4FOV)
Álvaro
IN80kp - Guadalajara

ResponderCitar
EC3AIA
Mensajes: 32
#390467  - 18 diciembre, 2023 11:40

Hola Alvaro,

Muchas gracias por la rápida respuesta. Pues reviso lo publicado, el condensador y todas las pistas y os explico.

Aunque confirmé que el condensador no tuviera la tapa abombada ( el equipo es de 1990! ), no caí en la posibilidad que comentas.

Dejarme unos días para revisar con tranquilidad a ver como se resuelve.

TNX

EC3AIA

Jordi

JN01HO- Lleida





ResponderCitar
Inició el tema
EC3AIA
Mensajes: 32
#390508  - 21 diciembre, 2023 09:54

Apreciados Alvaro y Ham's,

Como lo prometido es deuda, ahí va la nueva revisión del viejo Kenwood TM241e.

Tal como recomendó Alvaro, revisé el condensador de 220 micros así como las pistas para descartar la fuga de electrolito. Como vi que estaban en perfectas condiciones, de entrada, no desoldé el condensador para confirmar su correcta capacidad, para evitar daños accesorios por mi parte.

Revisé nuevamente las pistas así como la continuidad de los conectores y estaban correctas.

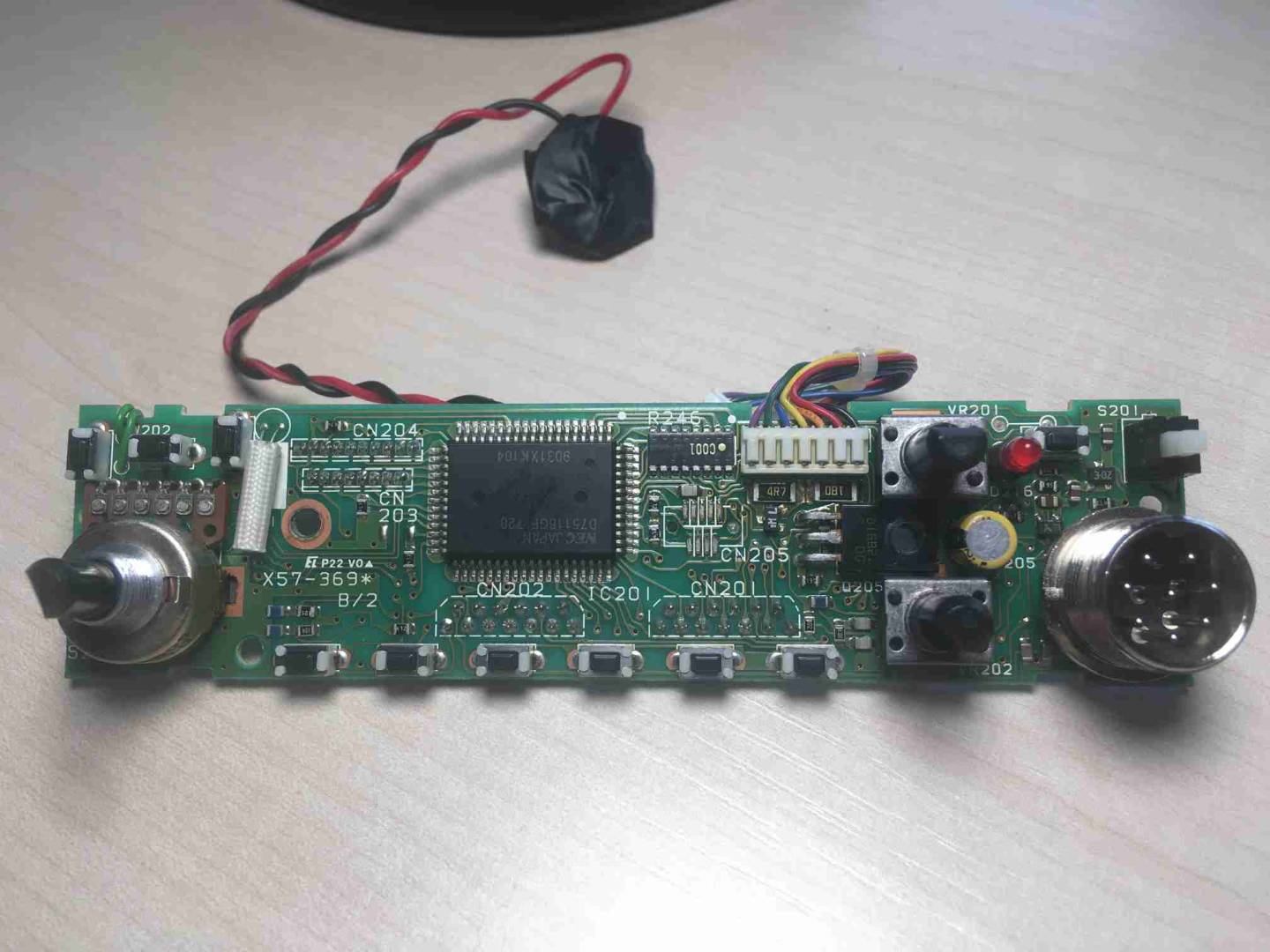

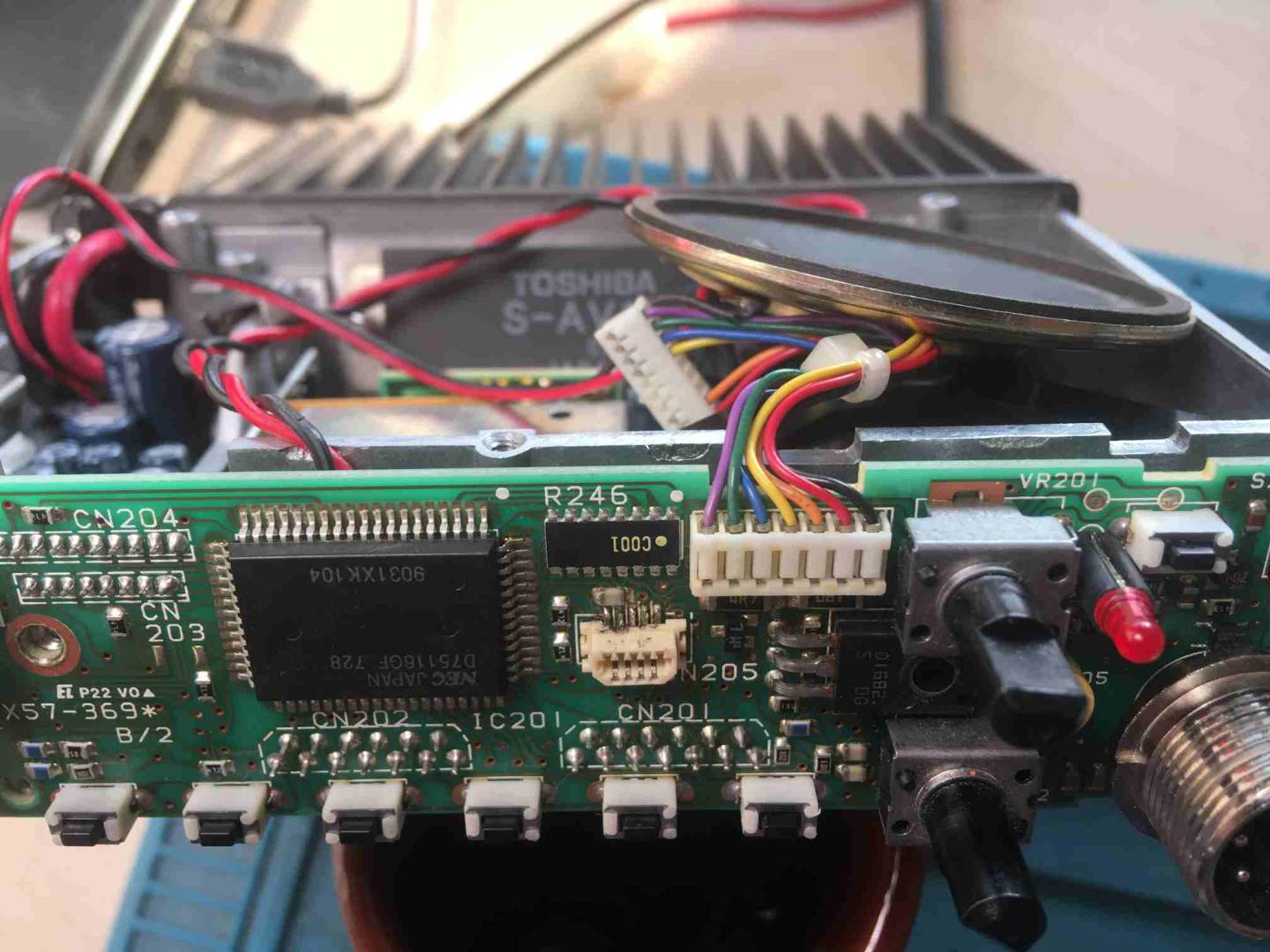

La sorpresa viene cuando se me ocurre comprobar la estabilidad del conector de la placa, me quedé con él en la mano. Como veis en la imagen del medio, se aprecia el deterioro del estañado que permitía anclarlo levemente.

Soldador y listo ( el diodo que esta cerca molesta al soldar los dos últimos contactos). Aunque no descarto que en algún momento tenga que solucionarlo soldando cables ( ¿cable multifilar plano? ¿ pliegues muy agudos? o bien 9 cablecillos enrollados?), ya veremos.

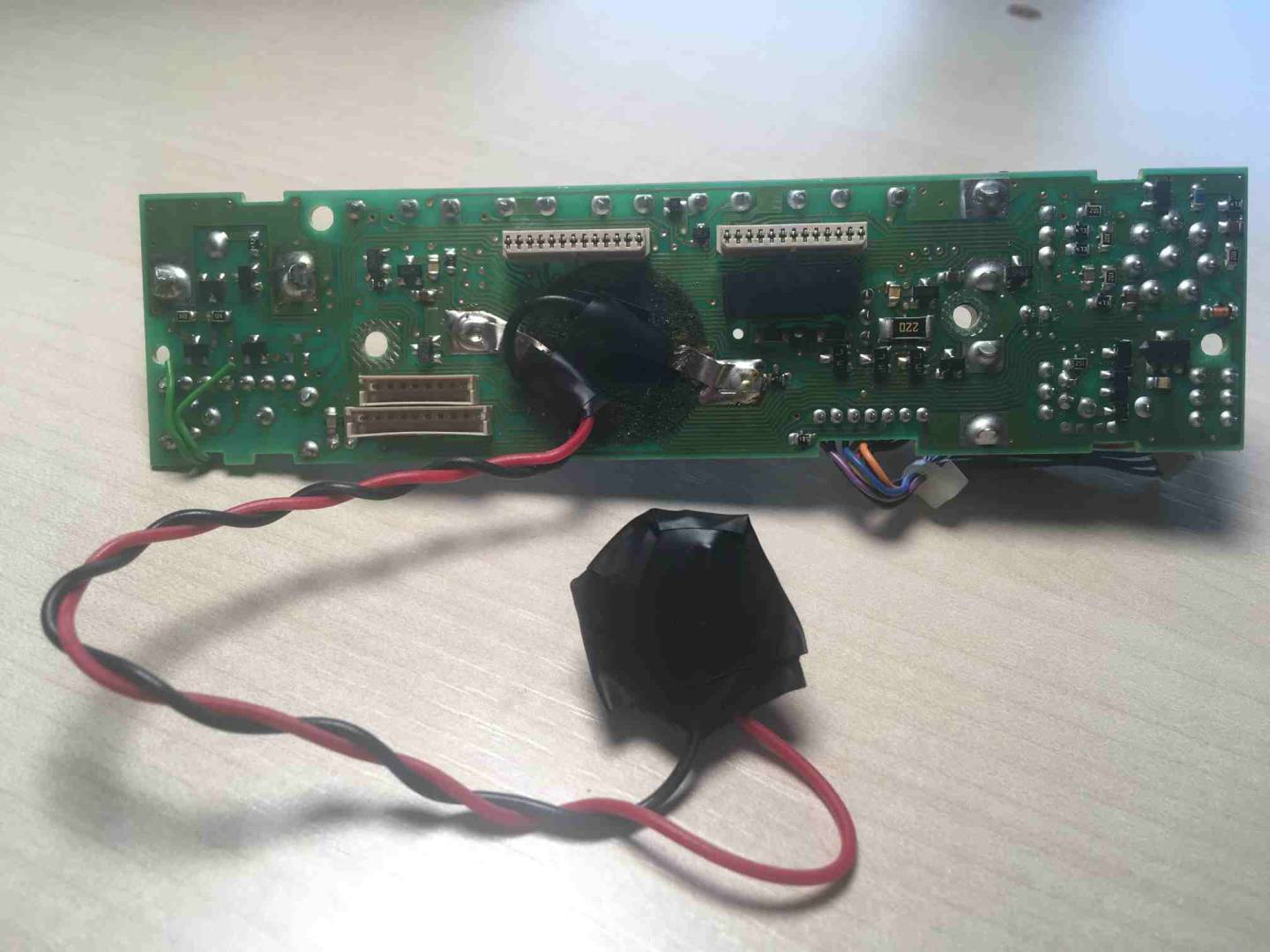

Los cablecillos para la pila plana 3v para alimentar la memoria ya los puse hace unos años

Conclusiones:

Que la continuidad, no descarta un mal contacto

Que la transparencia con buena luz ayuda a comprobar pistas y suciedad/fuga electrolítica

Que hay que revisar y comprobar de forma repetida cualquier proyecto o reparación

Que hay que agotar las fuentes de información antes de iniciar un proyecto o reparación

Que es bueno tener un plan B, C etc

Que el foro URE es de gran ayuda 😉



TNX 73,s



EC3 AIA

Op. Jordi JN01HO Lleida







IMG 4420
IMG 4417
IMG 4418





ResponderCitar
Inició el tema
EA4AGA
Mensajes: 476
#390511  - 21 diciembre, 2023 12:08

👍 Enhorabuena, buen trabajo por la reanimación-reparación  😉

EA4AGA
(ex EB4FOV)
Álvaro
IN80kp - Guadalajara
