Kelemen

Página 1 / 2
EA2AFV
Mensajes: 697
#350669  - 25 julio, 2020 14:14

He instalado la kelemen 10 15 20 40 80 de  2 kw veo que su ancho de banda es mínimo y la instale con las bridas puestas ...sin quitar de las bobinas...tiene algo que ver....las tengo que quitar???

ResponderCitar
Inició el tema
EA7D reaccionó
EA2AFV
Mensajes: 697
#350670  - 25 julio, 2020 14:15
Screenshot 20200725 142214
Screenshot 20200725 142214
ResponderCitar
Inició el tema
EA5EFU
Mensajes: 379
#350712  - 26 julio, 2020 15:45

Nooooooo !!!!!, ni te se ocurra porque estropearas la antena.

Tienes que leer el manual que para eso está.

Eso son las trampas para cada banda, ya viene presintonizada de fábrica, lo único que tienes que hacer para meterla en resonancia excepto la banda más baja es apretar el enrrollalmiento un poco y dejarlo como un óvalo pero muy poco, así de sencillo.

73, Jaime

ResponderCitar
EA2AGV reaccionó
EA2AFV
Mensajes: 697
#350747  - 27 julio, 2020 10:31

@ea5efu Perfecto Jaime ,en veinte cuarenta y ochenta tiene  muy ancho de banda???

ResponderCitar
Inició el tema
EA5EFU
Mensajes: 379
#350750  - 27 julio, 2020 11:39

Hola Alfonso, la que tengo es la de 80-40-30. Ahora no recuerdo la anchura de banda pero es la normal en un dipolo.

En 80 tengo la resonancia en 3.680, con acoplador puedo trabajar digitales.

En 40 la mayor parte de la banda y con acoplador toda.

En 30 toda la banda sin acoplador.

Si te preocupa el ancho de banda te recomiento una antena multibanda total que es la T2FD con la cual podrás trabajar en la versión de 25 metros de longitud física sin casi la necesidad de acoplador, además tambien tiene la banda de 6m.

73

ResponderCitar
EA2AJO reaccionó
EA2AFV
Mensajes: 697
#351051  - 2 agosto, 2020 12:03

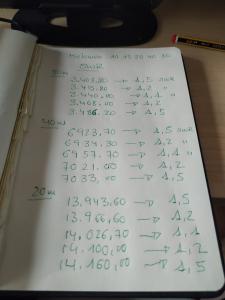

@ea5efu Supongo que tengo que acortar bastante cable de la puntas.....aprox cuantos cm

agosto 2020 798

doblo???

agosto 2020 798
agosto 2020 798
agosto 2020 798



ResponderCitar
Inició el tema
EA7HAE
Mensajes: 543
#351053  - 2 agosto, 2020 12:46

@ea2afv

Hola.

Aparentemente esta resonando larga en las tres bandas. Al menos eso parece indicar las medidas de ROE Tendrás que acortar algo su longitud.

Pero no nos ha dicho como la tienes montada. ¿Está en V invertida? ó ¿horizontal?

Si es en V inverida, el ángulo entre ambos brazos puede afectar a la impedancia en el punto de alimentación, y por tanto a la ROE. Modificando el ángulo de la V y la altura de las puntas del dipolo, puede cambiarte el punto de mínima ROE.

Saludos

Manolo

EA7HAE



73´s de Manolo EA7HAE socio 17348 desde 1978.
"La educación no es la respuesta a una pregunta. La educación es el medio para encontrar la respuesta a casi todas las preguntas."

ResponderCitar
EA2AJO reaccionó
EA5EFU
Mensajes: 379
#351054  - 2 agosto, 2020 12:59

Hola Alfonso, el ancho de banda de la que tengo en 80 es de 3.500 a 3.765, resonancia con roe 1:1 en 3.660

En 40 toda la banda entera sin acoplador, en 7.195 la roe es de 1.5

En 30 toda la banda entera con roe 1:1 sin acoplador

Ese es el modelo que yo tengo.

Para meterla en resonancia a 3.660 en 80 sin cortar el cable lo retuerces sobre si mismo en cada extremo, en mi caso 1,20 m con cinta o bridas.

Para las otras banda coges el ovalo de cada trampa y si ves que te resuena bajo lo aprietas un poquito hasta que te se meta en resonancia.

Espero que te sirva, ya nos diras como te va.

73, Jaime

ResponderCitar
EA2ET
Mensajes: 6689
#351090  - 3 agosto, 2020 12:38

Como calcular el acortamiento/alargamiento de una antena para llevarla a resonancia en la frecuencia deseada.



1º.- Encontrar la frecuencia de resonancia actual, buscar el mínimo punto de ROE teniendo en cuenta que puede estar fuera de banda, por lo que se deberá disponer de un transmisor de banda corrida en emisión o un analizador de antenas. Si la frecuencia encontrada es menor que la deseada la antena es larga, en caso contrario es corta.

2º.- Calcular la longitud de onda de la frecuencia de resonancia encontrada.

3º.- Calcular la longitud de onda de la frecuencia de resonancia deseada.

4º.- Hallar la diferencia y multiplicar por 0,95. Determinar si se debe acortar o alargar.

5º.- Como lo que acabamos de calcular está referido a la longitud de onda, debemos conocer que tipo de antena tenemos y aplicar lo correspondiente. Si es de media onda como un dipolo aplicaremos la mitad del cálculo al total de la antena, es decir, una cuarta parte a cada rama, etc.

6º.- Coger la tijera.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA2AFV
Mensajes: 697
#351139  - 4 agosto, 2020 10:37

tengo esta configuracion de angulos en ls dipolos....igual muy abiertos??

242



ResponderCitar
Inició el tema
EA7HAE
Mensajes: 543
#351149  - 4 agosto, 2020 11:49

@ea2afv

Buenos días.

Alfonso (me parece que es tu nombre), yo tocaría la longitud de los extremos, reduciendo entre 100 y 140 cms en cada brazo (NO LO CORTES. Dobla el cable hacia atrás sobre si mismo, fijándolo con bridas de pvc, o con la abrazadera o "perrillo" que trae junto al aislador. Lo que tengas más a mano). En teoría, esto debería llevar el punto de resonancia en la banda de 80m hasta cerca de los 3.700 Khz (más o menos).

Con este acortamiento en la banda más baja, vuelve a medir a ver que puntos de mínima ROE te da en todas las bandas. A ver si tocando el largo total afecta a las demás bandas también, 40m y 20m fundamentalmente.

Cuando lo hagas (si es que lo haces), ya nos dices el resultado, por favor.

A mi me parece un ángulo de apertura muy bueno. Lo que no veo indicado, es la altura de las puntas del dipolo sobre el suelo real.

Un saludo y suerte

Manolo

EA7HAE



73´s de Manolo EA7HAE socio 17348 desde 1978.
"La educación no es la respuesta a una pregunta. La educación es el medio para encontrar la respuesta a casi todas las preguntas."

ResponderCitar
EA2AFV
Mensajes: 697
#351264  - 6 agosto, 2020 11:28

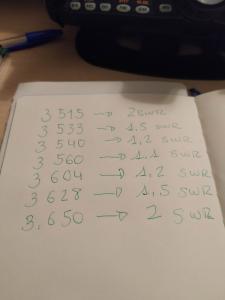

Acortando ...doblando las dos ramas 1'20 tengo está roe ahora...en ochenta estupendo para ft8 pero necesito subir la frecuencia en 40m
Screenshot 20200725 142214
1596709593583371830836707257066
1596709670631732185644503033292
1596709670631732185644503033292
1596709593583371830836707257066

ResponderCitar
Inició el tema
EA2AFV
Mensajes: 697
#351265  - 6 agosto, 2020 11:30
Quitando 1'20cm a cada rama......
ResponderCitar
Inició el tema
EA2AFV
Mensajes: 697
#351266  - 6 agosto, 2020 11:33

Altura de las puntas ahora sobre 3m del suelo o un poco más

ResponderCitar
Inició el tema
EA5EFU
Mensajes: 379
#351268  - 6 agosto, 2020 11:56

@ea2afv, para 80 déjalo así, para el resto de la banda utiliza el acoplador manual o automático.

Para el resto de las bandas recuerda lo que te comenté para este tipo de antena en concreto.

73

ResponderCitar
EA7HAE
Mensajes: 543
#351271  - 6 agosto, 2020 12:15

@ea2afv

Bueno Alfonso, parece que has mejorado la situación bastante. La frecuencia a ROE 1:1 ha subido menos de lo que yo pensé que lo haría. Pero está mucho mejor ahora.

Prueba ahora de hacer lo que te dice Jaime, de presionar un poco las bobinas de 40m para ovalarlas algo. Y vuelve a medir en 7Mhz, a ver si así consigues subir el punto de mínima ROE en esta banda, sin modificar la de 80m.

Si esto no funciona, tendrás que decidir en que banda quieres operar más a mínima ROE. Y en que segmento (CW, Digi, o fonía)

Ya nos contarás el resultado Alfonso.

Saludos y suerte

Manolo

EA7HAE

73´s de Manolo EA7HAE socio 17348 desde 1978.
"La educación no es la respuesta a una pregunta. La educación es el medio para encontrar la respuesta a casi todas las preguntas."

ResponderCitar
EA2ET
Mensajes: 6689
#351279  - 6 agosto, 2020 14:12

Puedes hacer el pliegue sin cortar cable justo antes de la trampa de 40m, y luego retocar el ajuste de 80m.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA7HAE
Mensajes: 543
#351291  - 6 agosto, 2020 16:43

@ea2et

Ángel me parece que esta antena no tiene rabillos de ajuste, en las bandas intermedias junto a las bobinas. Al menos es lo que yo aprecio en las fotos que he podido ver. Así que tendría que plegar el propio cable principal, entre bobina y bobina.

¿Es a lo que te refieres?

Saludos

Manolo

73´s de Manolo EA7HAE socio 17348 desde 1978.
"La educación no es la respuesta a una pregunta. La educación es el medio para encontrar la respuesta a casi todas las preguntas."

ResponderCitar
EA2ET
Mensajes: 6689
#351292  - 6 agosto, 2020 16:49

Sí, no he visto rabillos en ninguna foto, pero se puede plegar un trozo de cable justo antes de la bobina.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA2AFV
Mensajes: 697
#351294  - 6 agosto, 2020 17:12

Entiendo que tengo que doblar el principal antes de la última bobina ,cuántos centímetros le quitarias en ambas ramas y como puedo hacer las bobleces ....así??

ResponderCitar
Inició el tema
