Interesante Panadapter

Acabo de darme cuenta que la misma señal no es que sea inferior cuando está cerca del OL.
Lo que ocurre es que todas las señales que se encuentran al lado derecho del OL disminuyen su sensibilidad (la intensidad de la señal recibida) independientemente de si están cerca o lejos del OL. Cuando la misma señal pasamos de sintonizarla del lado derecho al lado izquierdo, su intensidad aumenta considerablemente.
Se puede ver en la imagen que ya incluso el ruido recibido es inferior en toda la parte derecha del OL.

Ten en cuenta que no estas utilizando ningún sistema de control de ganancia por lo que las diferencias de señales que entra en la tarjeta de sonido puede ser muy grande, hay que cuidar el nivel de entrada de la tarjeta de sonido y utilizar la entrada de LINE ya que es más resistente a sobrecargas que las de micro y no lleva amplificación extra tipo "bost".
Los programas SDR solo llevan un control de nivel de salida de audio para simular el CAG pero está al final de la cadena.

Hola,

José ramón, me pregunto algo.
¿Sería posible duplicar el circuito, para tener dos entradas de antena diferentes, pero compartiendo el oscilador?

Supongo que es posible y no debe ser muy complicado.
Si eso fuera así y se pudiera hacer monobanda en 144 MHz, o solo VHF, sin HF, se podría hacer algo como el siguiente pero a un precio mucho menor;

http://www.linkrf.ch/IQ+.html

Gracias

73, Máximo - EA1DDO

En principio sería tan sencillo como unir dos placas LLT3-80 por la salida del oscilador de una de ellas y tendrías uno doble. La cuestión es la frecuencia máxima que podría recibir con este diseño que es 80 Mhz .. por lo que solo valdría para 50 Mhz.
Ya he visto el diseño IQ+ pero no estoy al día con las necesidades de los operadores de rebote lunar, la verdad es que el sistema de los suizos tiene su alto precio pero lo dan en su caja y demás complementos.
Estoy abierto a sugerencias, si alguien de EME me dice qué le hace falta a un receptor IQ para doble polarización para serles de utilidad se puede ver si se puede hacer a un precio razonable.

Hola,

Escribió:

Estoy abierto a sugerencias, si alguien de EME me dice qué le hace falta a un receptor IQ para doble polarización para serles de utilidad se puede ver si se puede hacer a un precio razonable.

Bueno, yo no soy un experto en el tema, pero entiendo que si se unen dos LLT3-80 con un solo oscilador, ya sería una solución para 50 MHz pero... en esa banda son muy pocas las estaciones que hay en el mundo, por lo que la salida comercial del invento no sería muy útil.
Pero, si se puede adaptar ese diseño para que alcance los 144 MHz... entonces son muchas más las posibilidades.
Hay que darse cuenta que se están poniendo muy de moda las antenas cruzadas con doble polarización junto al uso del MAP-65.

El IQ+ ronda los 660€ más portes. Y que yo sepa es el único SDR doble para 144 MHz.

Ya sabemos que es un diseño hecho a medida y específico, pero si se puede hacer algo a mucho menor precio, aunque su rendimiento no sea tan tan alto... supongo que tendrá su aceptación.

¿Que se necesita?
Pues los requerimientos son que ambos receptores estén sincronizados al mismo OL.

Y que ese oscilador sea lo mejor posible en ruido y estabilidad.

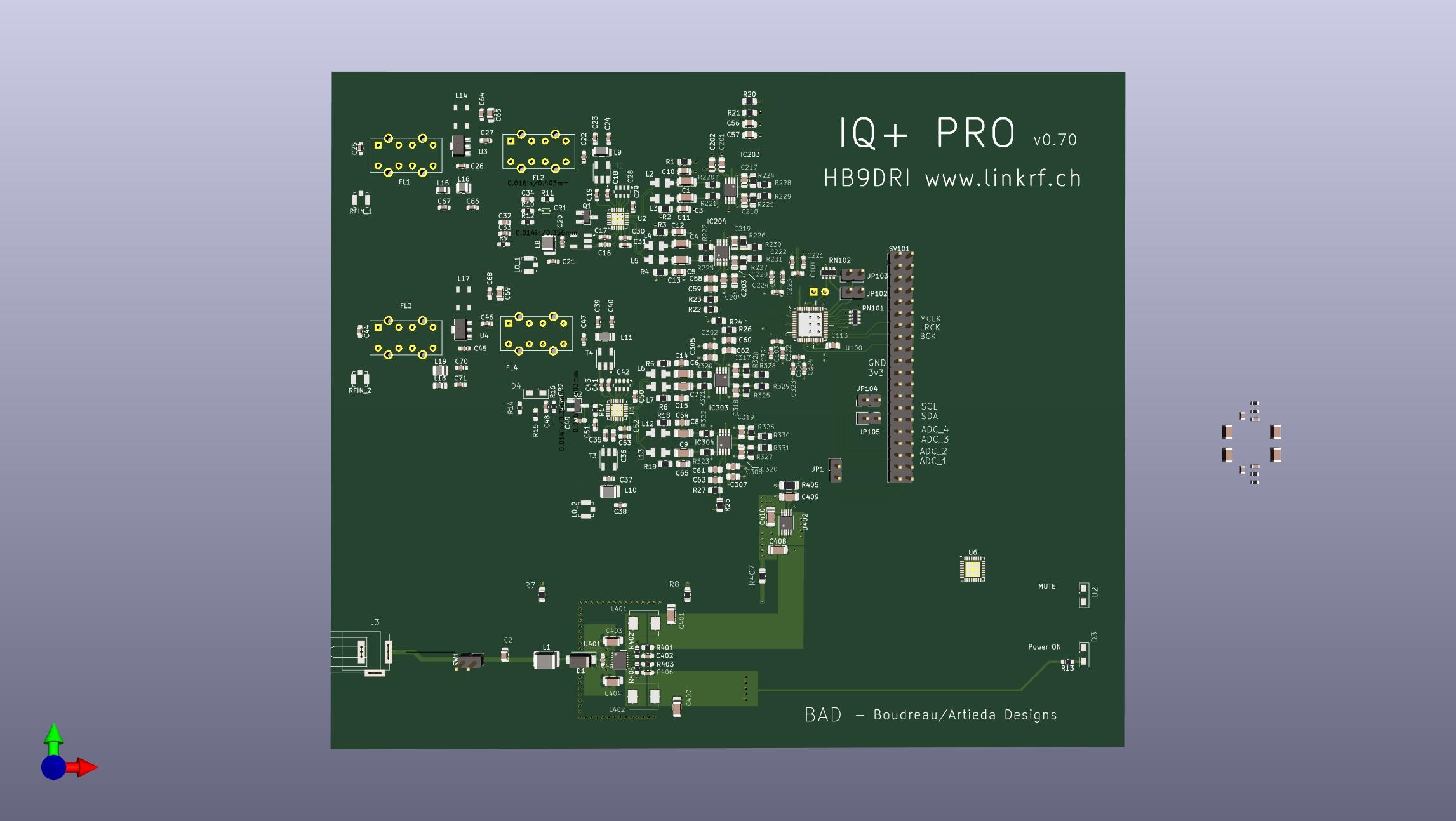

[img] [/img]

IQ+

Escribió:

Input IP3 = +7dBm (no pre-amp) , -18dBm with external preamp.

Dynamic Range = 110 dB (no preamp), 93 dB with external preamp.

NF = 9 dB

Sensitivity @500Hz BW :

- Noise floor IQ+ = -146.7 dBm
- Noise floor IQ+ with external preamp = -121.7 dBm

A/D saturation at IQ+ input = -118 dBc/Hz
A/D saturation at external preamp input = -93dBc/Hz

Local Oscillator:

- Chip : Si570BBB from Silicon Labs

- Level : -5.6 dBm for IQ+ VL and V
-10.0 dBm for IQ+ U

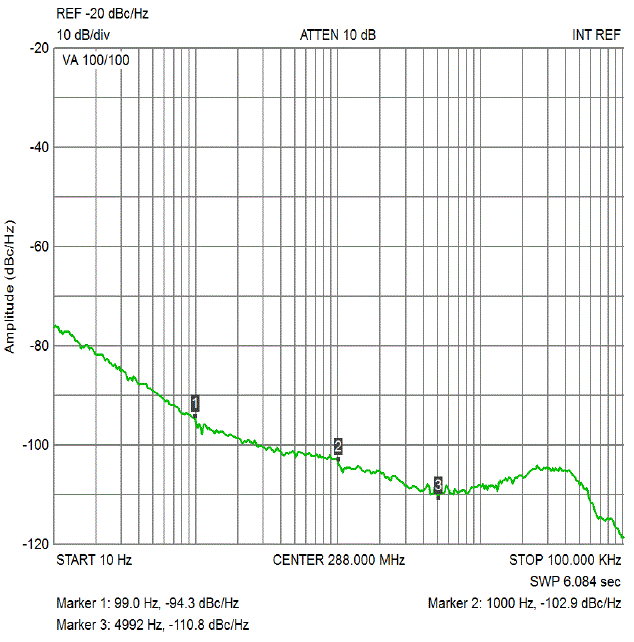

- Phase noise: -110.8dBc/Hz @5KHz (288MHz)
-107.0dBc/Hz @5KHz (864MHz)

- Temp stability : +/- 20PPM fro -40/85 celcius.

- Phase unbalance Port1 - Port2 :

- 0.05 deg @ 100MHz
- 0.01 deg @ 288MHz
- 0.35 deg @ 864MHz

En los siguientes enlaces hay más información al respecto;

IQ+ Ruido Oscilador

IQ+ Estabilidad Oscilador

IQ+ Rendimiento y Cifras

IQ+ Analisis por Leif - SM5BSZ

MAP-65, Información

A ver si alguien que controle más del tema puede añadir algo.

Gracias

73, Máximo - EA1DDO

Hola,

Escribió:

En principio sería tan sencillo como unir dos placas LLT3-80 por la salida del oscilador de una de ellas y tendrías uno doble.

La idea de unir dos "SDR sencillos" para compartir y usar uno solo de sus osciladores ya ha llegado hasta a los pirulos de TV;

73, Máximo - EA1DDO

Desde luego hay gente muy ingeniosa dentro de este mundillo.
Lo que no me explico es que Realtec no haya sacado todavía la documentación técnica del chip RTL, me parece que la mayor venta que tienen es por los SDR, no podían imaginar que el adaptador USB para la TV fuera a ser tan popular.
