IC-703 y la banda de 6m

Hola Javier:

Yo tengo un 703 comprado aquí en España.
Hasta donde yo sé, la versión del 703 que tiene la banda de 6M incorpora componentes que no tiene la versión sin esta banda, por lo que no es posible "abrir" esta radio mediante software.

Hola buenas

Mi padre y yo tenemos uno cada uno, los dos comprados en España , el de mi padre tiene RX en 50 Mhzs y el mio es que ni olerlos.

Gran equipo, el mejor que tengo. pero solo para HF. Que se le va hacer.

Un saludo

Pues nada, ahora me toca pedir respuestas al sitio donde lo adquirí, ya que me dijeron que sí que incorporaba la banda de 6m, y me preguntaron si quería que me enviasen el equipo con la banda abierta o cerrada. Yo les dije que cerrada por si acaso en teleco me ponian algún problema.
Cuando me contesten os digo algo.

73 de Javier, EA5AER.

Hola Javier y Nando

La cuestión de los componentes que faltan, fue la última excusa que me dieron donde lo compré, creo que es la cierta, pero es que de este equipo me han llegado ha decir que no se podía legalizar porque llevaba los 50 Megas. Lo increíble es que en la carátula ponga HF+50 MHZ, cosa que en mi caso es falsa, ni TX ni RX.

El de mi padre (EA3AQH) hubo que llevarlo a abrir, porque no podía ni emitir en 80 Mts, en fin, un desastre, suerte que el "equipillo" se comporta como un campeón y no da más que satisfacciones.

Javier yo estaré QRV a las explicaciones que nos puedas dar, sobre lo que te comentan.

Un saludo

Hola.

Yo no tengo un 703 pero consultando el manual de servicio veo que hay los siguientes modelos:

A: [EUR], [EUR-1], [USA], [USA-1], [KOR], [KOR-1]
B: [EUR], [EUR-1], [ESP], [ESP-1], [OTH], [OTH-1]
C: [FRA], [FRA-1], [ITA], [ITA-1]
[ESP], [ESP-1], [KOR], [KOR-1], [ITA], [ITA-1]
E: [FRA], [FRA-1], [ESP], [ESP-1], [KOR], [KOR-1], [ITA], [ITA-1]
F: [FRA], [FRA-1], [ESP], [ESP-1], [OTH], OTH-1], [ITA], [ITA-1]

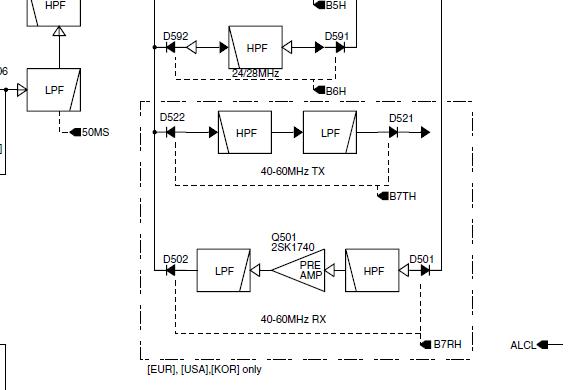

Si vas al esquema de bloques verás que los filtros y el preamplificador para la banda de 50 Mhz solo están presentes en la versión A. [img size=572] [/img]

De todas maneras puedes comprobar que versión tienes examinando la “Main Board”. En ella hay una serie de diodos que determinan la configuración de cada modelo (círculo verde). Están cerca del conector del sintetizador de voz opcional UT-102 (círculo azul). Se enumeran desde el D5801 a la derecha (pegado a las letras UT) hasta el D5808

[img size=395] [/img]

Los diodos que deben estar presentes para cada caso son:

D5801 1790001250 S.DIODE MA2S111-(TX) B only
D5802 1790001250 S.DIODE MA2S111-(TX) C only
D5803 1790001250 S.DIODE MA2S111-(TX) B only
D5805 1790001250 S.DIODE MA2S111-(TX) E only
D5806 1790001250 S.DIODE MA2S111-(TX)
D5808 1790001250 S.DIODE MA2S111-(TX) F only
D5813 1790001250 S.DIODE MA2S111-(TX)

Por lo que parece el diodo 06 debe estar siempre y los demás según modelo, probablemente para el A hay que quitar el 01, 02, 03, 05 y 08.

De todas maneras sospecho que si no viene abierto de fábrica, es por que no tiene todos esos componentes de los filtros por lo que está un poco cruda la modificación. En un recuento rápido me salen más de 100 incluyendo relés, diodos, transistores, bobinas , etc.

Espero que os sea útil.

Un saludo.

Puedes buscar el lugar del transistor del previo y los filtros. Es este:

[img]

Hola, no me deja modificar el anterior.

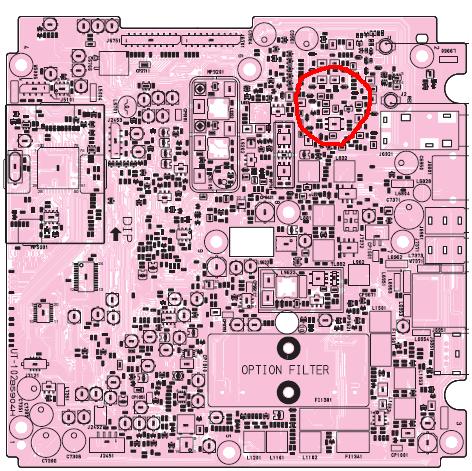

Este es el lugar que ocupa el fet: [img size=468] [/img]

Con un zoom más lejano [img size=469] [/img]

Y viendo la totalidad de la placa

[img size=472] [/img]

Un saludo
