Hola
Jajajaja........Gracias Maximo ,hay tantas cosas
Parece mas ruidoso el sdr?
Gracias...........Lute

Hola, yo este fin de semana antes de que empezase el concurso de VHF, instale la Penelope, he hice algunas pruebas rapidas y basicas de TX, monte un micro de PC en la Penelope y tambien hice las prubas con el propio del portatil, con el audio por el cable virtual de audio y la cosa funciona, me monitorizaba con otro equipo, pero no puedo comentar mucho mas pro que solo me dio tiempo a eso. Los siguientes pasos ya obligados son el conmutador para Tx/Rx y el Ampli de 15-20w, a ver si tengo tiempo.
73.

Hola,

Escribió:

conmutador para Tx/Rx

Pedro, ese conmutador ¿es un simple relé coaxial o hay algo más?

73, Máximo - EA1DDO

No, es mas simple aun, son reles normales, no creo que sea necesario gastar tanto para conmutar 1/2 watio en 50 Mhz, incluso me estaba preguntando si si podria hacer con diodos PIN, y eliminar ruido.
Luego el famoso diodo que comentaba antes que lo que hace es evitar que en la antrada al modulo de Rx haya niveles peligroso de RF, por si se cuela algo.
Me parece que el setup del powerSDR se puede seleccionar algo de retardo entre TX y RX para evitar conmutar en tx y freir el Rx, aunque como dije la propia tareta de Rx ya lo lleva incorporado en la entrada de antena.
Estoy mirando en el trabajo a ver si encuentro sobrantes de un rele pequeño, del tamaño de un dado, que podia conmutar bajos niveles de RF pero hasta frecuencias bastante altas, ahora no recuerdo las cifras, si los encuentro te lo comento, aunque creo que no eran baratos.
El esquema que usa Gerd se puede ver en la red, pero no recuerdo de donde lo baje, en casa lo tengo guardado en el PC, luego lo pongo.
73.

Buenas,

Ya tengo el Mercury y la Metis respirando :woohoo:

No he querido darle caña, porque he usado un alimentador de 5v antiguo de una Palm, y sólo daba 1A.

He conseguido conectarme con el Kiss Console, no he tenido tanta suerte con el PowerSdr. Os cuento lo que he hecho:

Me he descargado un cliente de SVN, he bajado la versión 1.19.3, he instalado el Power SDR IF-Stage 1.19.3.5, he copiado la carpeta skins del IF al normal.

Al arrancar el PowerSdr, me aparece el siguiente error.

at PowerSDR.JanusAudio.SetOutputPowerFactor(Int32 i)
at PowerSDR.JanusAudio.SetOutputPower(Single f)
at PowerSDR.Audio.set_RadioVolume(Double value)
at PowerSDR.Console.ptbPWR_Scroll(Object sender, EventArgs e)
at PowerSDR.Console.set_PWR(Int32 value)
at PowerSDR.Console.set_TXBand(Band value)
at PowerSDR.Console.SetTXBand(Band b)
at PowerSDR.Console.txtVFOAFreq_LostFocus(Object sender, EventArgs e)
at PowerSDR.Console.SetRX1Mode(DSPMode new_mode)
at PowerSDR.Console.radModeLSB_CheckedChanged(Object sender, EventArgs e)
at System.EventHandler.Invoke(Object sender, EventArgs e)
at System.Windows.Forms.RadioButton.OnCheckedChanged(EventArgs e)
at System.Windows.Forms.RadioButton.set_Checked(Boolean value)
at System.Windows.Forms.RadioButtonTS.set_Checked(Boolean value)
at PowerSDR.Console.InitConsole()
at PowerSDR.Console..ctor(String[] args)
at PowerSDR.Console.Main(String[] args)

La librería existe, he depurado con un programa llamado "filemon", y parece que buscar un archivo "libusb0.dll" que no encuentra :S

¿Alguna pista? He googleado buscando el error pero no he encontrado nada.

Saludos

Hola,

David,

Escribió:

Ya tengo el Mercury y la Metis respirando

Felicidades. Uno más en el grupo.

Escribió:

Al arrancar el PowerSdr, me aparece el siguiente error.

Creo que te faltan los drivers USB (hay que cargarlos aunque no uses USB);

LibUSB

Y lo de los Skins, ya no hace falta bajarse el PowerSDR-IF, yo ya extraje lo necesario y lo colgué para bajarlo directamente. Lo comenté anteriormente creo (aquí);

Primero este;
OpenHPSDR_Skins.exe

Y luego los míos;
Skins

Para saber en que carpeta hay que copiarlo, lo mejor es buscar en el explorador de archivos "OpenHPSDR-Gray" y allí copiarlas.
En mi caso es en;
C:Documents and SettingsEA1DDODatos de programaFlexRadio SystemsPowerSDRSkins

Ya nos dirás.

73, Máximo - EA1DDO

Hola,

A todo esto, por si alguien no lo vió y le interesan los programas de simulación de antenas...

Mirar esto

73, Máximo - EA1DDO

Hola, bueno uno mas, me alegro. Lo de 1 amperio no es problema, esas dos placas no te consumiran mas, yo de momento sigo con la de PC mientras termino la otra, que en principio iba a ser muy sencilla y poco a poco la he complicado, pero no mucho.
A mi me ha pasado de todo con el software, y lo que me quede, pero luego da mucho gusto cuando sale andando.
73.

EA1DDO escribió:

Creo que te faltan los drivers USB (hay que cargarlos aunque no uses USB);

Efectivamente, ahora ya arranca, esta noche lo probaré en casa, gracias Máximo, siempre tan atento.

En cuanto a los skins, el segundo enlace que me has pasado no me funciona, no obstante, he tomado la carpeta skins de la instalación del IF y los he mezclado con la carpeta de los skins originales del PowerSdr(imagino que es la idea)

Bueno, lo dicho, esta noche lo pruebo, ahora el temilla es conseguir una cajita donde ponerlo todo de manera ordenada, ¿alguien ha mirado alguna caja tipo Retex o similar?

EA4ADJ escribió:

Hola, bueno uno mas, me alegro. Lo de 1 amperio no es problema, esas dos placas no te consumiran mas, yo de momento sigo con la de PC mientras termino la otra, que en principio iba a ser muy sencilla y poco a poco la he complicado, pero no mucho.
A mi me ha pasado de todo con el software, y lo que me quede, pero luego da mucho gusto cuando sale andando.

Fíjate Pedro, que a mí el software es lo que menos miedo me da, así como en electrónica hay osciloscopios y herramientas variadas para ver lo que pasa, en software también hay monitores para ver donde se atranca, p.ej. lo del libusb0, lo he detectado gracias a esta herramienta (es mano de santo para según que cosas), que es gratuita:

http://technet.microsoft.com/es-es/sysinternals/bb896642

Tiraré pues con la de 1 Amperio hasta que diseñes Demeter++ :laugh:

Saludos

Hola,

Escribió:

el segundo enlace que me has pasado no me funciona

Perdona, se me pasó escribir una "k".
Ahora ya funciona.

Lo de la fuente, 1A puede no ser suficiente. Va a ir muy justa.

73, Máximo - EA1DDO

Buenas, en teoria la Mercury solo traga 500mA y la Atlas solo lo que consumen los LEDs, pero es cierto, no tuve en cuenta el consumo de la Metis, y ahora mismo no lo encuentro.
73.

Hola,

Así de memoria, creo que la Metis eran como 500mA trabajando a 100T y subía creo que a 750mA trabajando a 1000T.

Así que los 500 de la Mercury, 500 de la Metis, leds de Atlas... ya se pasa del amperio...

73, Máximo - EA1DDO

EA1DDO escribió:

Así que los 500 de la Mercury, 500 de la Metis, leds de Atlas... ya se pasa del amperio...

Efectivamente, creo que 1A es justo, conseguí hacerla funcionar un rato con el Kiss, pero luego empezó a darme problemas de Sync (intermitente).

Voy a construirme una fuente lineal de 5V, ya he comprado el transformador (2x110 a 2x15), el puente de diodos (max 10A), el condensador de filtrado (2200uF) y el 7805, todo ello sobrado para que aguante >10A.

Por cierto que me pasaba una cosa curiosa con el Kiss Console, me aparecían 4 tarjetas de red:

- 1 para VPN (ATT Global network)
- 1 la Megits (Gigabit Ehternet)
- 2 Vmware

Me salía una respuesta en frecuencia muy plana usando el portátil, y con suelo de ruido en torno a los -30db, yo creo que no me estaba tomando la tarjeta de red correcta (todo y que la detectaba bien), y al final tuve que probarla en el PC fijo, donde sólo detecta una tarjeta de red.

El problema es que (creo), por defecto el kiss console, selecciona la primera tarjeta (la VPN), cuando la cambias, te dice que reinicies, y cuando reinicias el Kiss, vuelve a estar la primera selecionada ¿?¿? :blink:

En fin, este fin de semana más pruebas.

Saludos

Hola,

Escribió:

y el 7805, todo ello sobrado para que aguante >10A

Bueno, un solo 7805 normal soporta 1A, si quieres 10A, o pones 10 x 7805 o usar la versión de más intensidad que no recuerdo cual era la referencia.

Yo estoy usando un trafo toroidal de 6+6 V pero claro, bajar de 12 a 5V... se calienta un poco. O le pongo un ventilador o tengo que conseguir un trafo de unos 8-9 V.

Lo de la tarjeta Metis y el Kiss Konsole.
Yo recuerdo que encuentra varias conexiones pero creo que tu seleccionas cual de ellas es y la está. Ahora no lo recuerdo bien pero a mi me funcionó bien a la primera.
Cuando pueda lo miro de nuevo, ya que no volví a usar el KK.

A todo esto, acabo de pedir una caja para meter todo y que quede más curioso.
He pedido la siguiente caja, a ver si os gusta;

No se si lo sabéis, pero las placas del HPSDR están diseñadas con las medidas estandar de las placas de un PC, para poder usar algunas de sus cosas (fuente, caja, etc).
Entonces busqué una caja de esas "micro" pero que tenga varias ranuras traseras, y encontré esta que tiene buen aspecto, ranuras traseras, etc.
Puede que haya que reformar algún detalle, pero creo que servirá.
A ver si coloco todo que quede bien, con fuente, etc.
Ya os contaré como queda.

73, Máximo - EA1DDO

Hola, el 7805 solo entrega 1A, hay variantes que dan mas creo que 3A.
Y luego hay otros como:
LM1084IT-5.0 (LDO 5V/5A)
LD1085V50 (LDO 5V/3A).
Y mas referencias como es logico
Otra opcion seria montar un LM350 (3A) o un LM338 (5A), estos ultimos no son de salida fija sino que con un par de resistencias ajustas la tension que quieras, es mas engorroso, ademas hay que tener cuidado pues ultimamente estan apareciendo muchos componentes de origen chino, que luego van mal o no van.
73.

Hola, Maximo, estabamos escribiendo a la vez, en efecto las placas estan pensadas con la separacion estandar, pero o yo no se las he visto on han pensado en algun sistema de fijacion para que las tajetas no puedan "forzarse" hacia los lados y que sufran del conector yo habia pensado en colocar unas guias que se usan para estos menesteres pero la separacion entre componentes y el borde es muy poca y aparte de quue no corren bien se puede hacer corto entre estos y las guias, asi que estoy pensando en otro metodo. En mi caso todo quiero que quede dentroincluidas las interconexiones entre placas y que afuera solo salgan conectores de antena, de alimentacion, de red y los botones de encendido etc.
Otra cosa, hoy he conseguido en el curro un par de reles que valen para RF (aunque no para mucha potencia) tienen el tanaño de un cubo de 1 cm de arista mas o menos y la bobina va a 26v, la capacidad ente contactos es de 0,4pF, la referencia TELEDYNE J114.
Estan muy bien para el conmutador de Tx/Rx, y para algun uso mas.
Aun asi sigo mirando como hacerlo en base a diodos PIN.
73.

Hola,

Si, ya había pensado en el tema de la sujeción de las tarjetas, pero aún no tengo una solución.
Voy a esperar a tener la caja y ver como encaja todo.

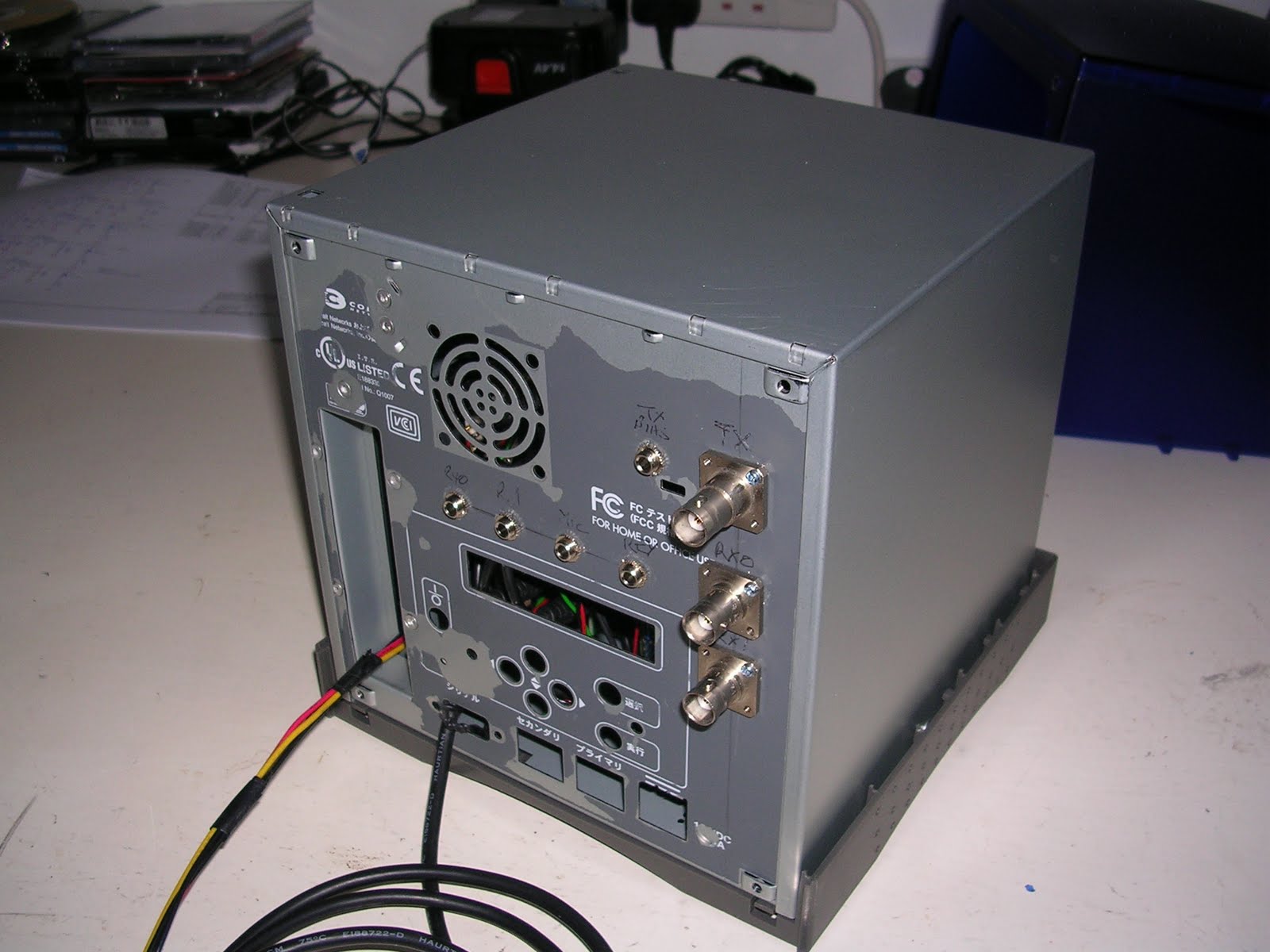

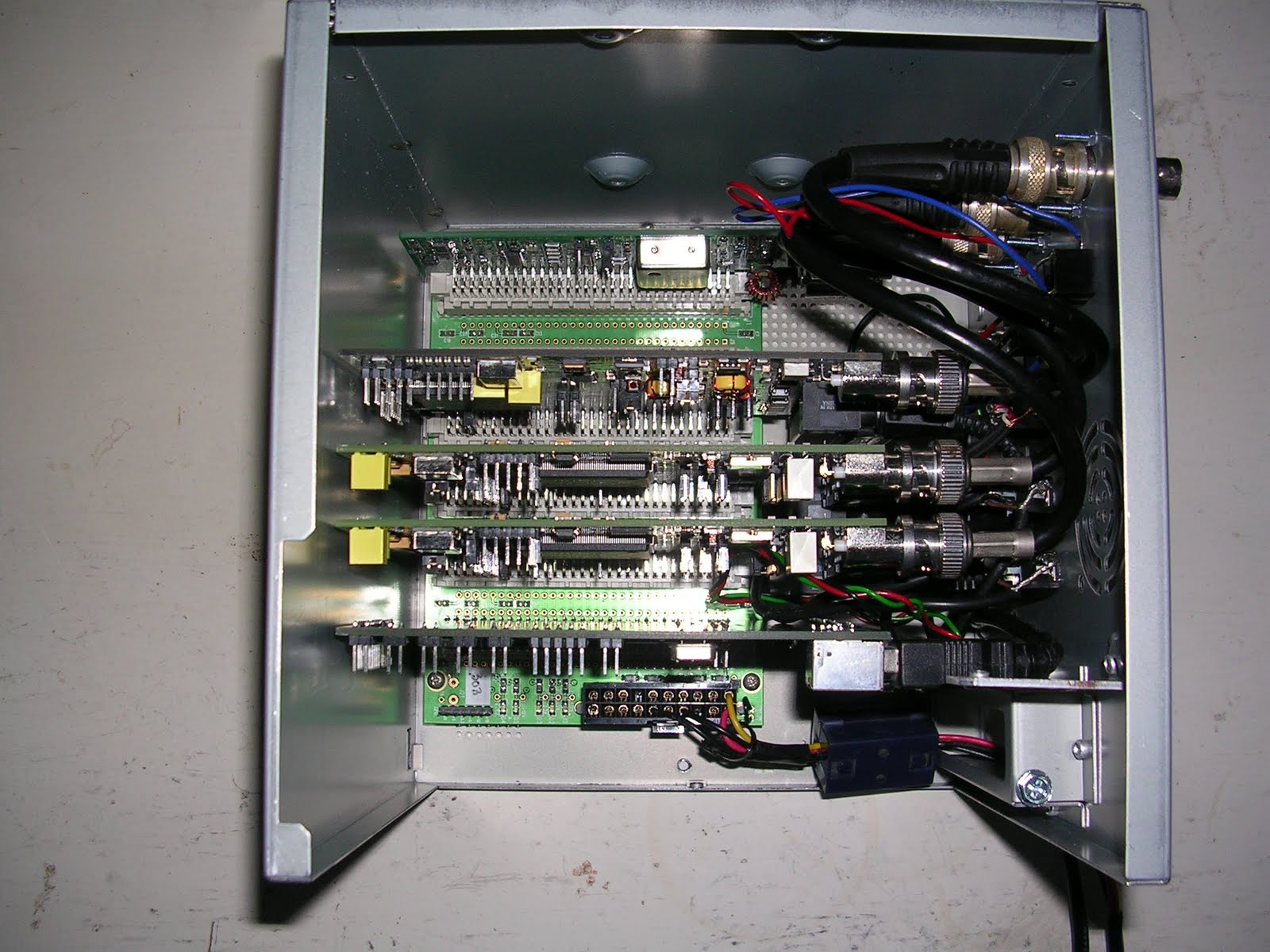

Otra solución (que no es lo que yo tengo en mente) es lo que hizo John G0ORX;

[img] [/img]

[img] [/img]

[img] [/img]

Es un fallo que a las placas no les hayan hecho los típicos agujeros en las esquinas para poner tornillos, de esa manera se hubiera podido hacer algo.

[img] [/img]

Ahora habrá que pensar en alguna solución creativa...

73, Máximo - EA1DDO

Recuerdo que en la mayoría de cajas de ordenador antiguas, había unas guías de plástico cerca del frontal para evitar que las tarjetas super largas se moviesen dentro del equipo.

Con un par de guías de esas, podrías hacer un sistema para sujetar las tarjetas, tanto por detrás, como por encima.

Es una idea como otra cualquiera.

Hola,

Si, yo ya las había recordado, lo que veo es que, si miramos la placa de arriba, por la parte superior los componentes están casi al borde, no hay espacio para guías ni de plástico...
Por la parte de atrás... podría probarse.

Lo que yo pensé, por lo menos para la Mercury, es coger la tapita metálica que traen los PC en las ranuras sin usar, y hacerle un hueco para el conector BNC de la Mercury.
De esa manera, sujetamos bien la tarjeta a la tapita metálica, y a su vez, sujetamos con el tornillo superior, la tapita a la caja del PC.
Es una idea, pero aún no miré si el BNC cabe en la tapita esa.

La Metis que solo tiene conector Ethernet y un RS232... se complica un poco más.

Otra solución sería hacer algo en espuma de esa de alta densidad (de la de aislar las paredes, o algo parecido) y cortar unos tacos a medida para poner entre placas y entre placas y caja. Por lo menos absorbe vibraciones y movimientos.

Yo he pensado en poner una "tapa" de plastico, como una U invertida en la que esa parte horizontal tenga unas ranuras de uno o dos milimetros de profundidad que es lo minimo suficiente para que las tarjetas no se desplacen lateralmente. No hay espacio para mas, y mira que me pille en la empresa unas guias buenas.
73.
