HPSDR

Una buena noticia, por un problema en mi pc pensaba probar intalar linux y probar el Ghpsdr3 para el Anan 100D pero por lo que viene en camino creo que reinstalare windows, ya que no veo o encuentro tan desarrolladas las versiones de linux como las de windows.

Saludos

Hola, muy interesante, lo unico es el tema del firmware necesario en las placas "EU". Como sea necesario actualizarlas vamos mal ya que creo que no hay actualizaciones de firmware para ellas.
Ahora en ratos estoy preparando un ordenador exclusivo para radio, un Dell precision T7400, con procesador intel Xeon y posibilidad de montar dos procesadores, los cuales tengo preparados.
73.

Hola,

Ya están probando el nuevo hardware del próximo HPSDR.
Le llaman DFC;

The DFC board is a test platform consisting of an ADC, DAC, Clock and PCIe
interface.

It incorporates a number of new devices we wish to evaluate e.g. faster
DAC with more bits and ultra low phase noise clock.

Whilst we have proven the concept of DFC on receive (i.e. all DSP done in
the PC using CUDA processing) we have yet to test transmit and in
particular the needs of PureSignal.

Should the tests prove successful then the board will be usable as the
basis of our next generation of SDRs.

Currently on track to have a prototype board for display at Friedrichshafen.

73 Phil...VK6PH

Suena bien el tema.
Parece que va a tener formato de tarjeta de PC, con lo que se accede a un bus PCIe de muy alta velocidad. Lo malo que para tener acceso remoto a él va a necesitar un PC dedicado.
Sólo son elucubraciones.

Y dice que el DAC tiene más bits !!
No se que DACs hay en el mercado con más bits, supongo que podrían ser 18 o incluso 20 bits. Y dice que de muy bajo ruido, etc.

A ver si es cierto y pueden tener un prototipo en Friedischafen.

73, Máximo - EA1DDO

Hola,

Programa de HPSDR para Friedischafen 2016;

Escribió:

The appearance of openHPSDR at the HAM RADIO Friedrichshafen 2016 will be

split in two sessions.

At 11.55 to 13:45 CEST on Saturday, 26thof June, as HPSDR block embedded into

the SDR Academy. Our top developers will report about new and sophisticated

projects:

John Melton, G0ORX/N6LYT: 'Stand-alone HPSDR Transceiver using

low-cost processors'. Software, specifically written to run on low-cost ARM

processors such as the Raspberry Pi 2, Odroid C1+ and Pine 64, supports all

HPSDR/Apache Labs radios using both the original Ethernet protocol and the

new protocol. The software uses a version of WDSP that has been ported to

Linux and has been written in C, using GTK+ for the GUI toolkit, to work

with a small touch screen display (typically 800x480) and supports rotary

encoders and push buttons along with the touch screen for a "Knobs and

Buttons" user interface. John will present a powerful direct-sampling SDR

solution for QRP and portable operation.

Phil Harman, VK6PH: 'Direct Fourier Conversion (DFC) - An

alternative architecture for Software Defined Radios'. Most of the latest

SDRs use an Analogue to Digital Converter (ADC) close to the antenna

followed by Digital Down Conversion (DDC). DDC is usually performed in an

FPGA or ASIC and is used to reduce the bandwidth and data rate of the

samples that are subsequently processed by a microprocessor, PC or single

board computer. However, with the availability of low cost and high

performance Graphics Processing Units (GPUs) an alternative architecture can

be used that has a number of advantages over the current DDC approach. Phil

will present the theory and some practical examples of this alternative

architecture.

Dr. Warren C. Pratt, NR0V: 'Advanced Algorithms for Noise

Blanking and Noise Reduction'. Wideband noise-blankers and LMS

noise-reduction algorithms are commonplace in modern SDRs. With today's CPU

power, more advanced algorithms offering superior performance are also

available. Warren focuses on two such algorithms implemented in 2015 in the

WDSP library used for the openHPSDR program: 1. The Spectral Noise Blanker

uses linear predictive coding and often removes impulse noise under

conditions where wideband blankers are ineffective. Impulses are detected

by comparing the observed waveform with a predicted waveform. Impulses are

corrected by recreating an estimate of corrupt portions of the original

waveform using spectral information. 2. The Spectral Noise Reduction

algorithm operates in the frequency domain and, based upon statistical

models of speech and noise, reduces random noise much more effectively than

LMS algorithms. The seminal work for this approach was published by Yariv

Ephraim and David Malah in 1984. However, the state of the art has advanced

substantially over the past thirty years.

Adam Farson, VA7OJ/AB4OJ:'Evaluating Digital Receivers' The second

and third-order intercept points (IP2 and IP3) are figures of merit for TRX

specifications and allow distortion products to be computed for various

signal amplitudes. Advanced SDR designs employing the ADC close to the

antenna, require modified test methods to characterize strong signal

performance. Terms like IP3 or intermodulation-free dynamic range fail and

also terms like dither or random noise get meaning. Noise Power Ratio (NPR)

an old test procedure can be very useful to benchmark SDRs and legacy

analogue concepts as well. Adam will explain some fundamentals and test

results.

At 14.00 CEST - after a short break - we will continue until 16.00 with the

afternoon session. In the HPSDR forum we’ll dive a bit deeper into a/m themes ,

and answer specific questions of HPSDR/ANAN users. Adam, John, Phil, Warren

and others will be happy to inform SDR prospects about the advanced HPSDR

technology.

At least the morning session will be video recorded.

73, Máximo

Hola,

Hace unos días, en la feria de Friedischafen, han dado unas charlas los gurús de HPSDR.
Pronto van a poner los vídeos disponibles, pero ya han subido las presentaciones (PDF) y son muy interesantes;

https://www.dropbox.com/sh/fva5d5mi93c93tq/AAD6dU-eBMR0cVK-E95hJC5Ia?dl=0

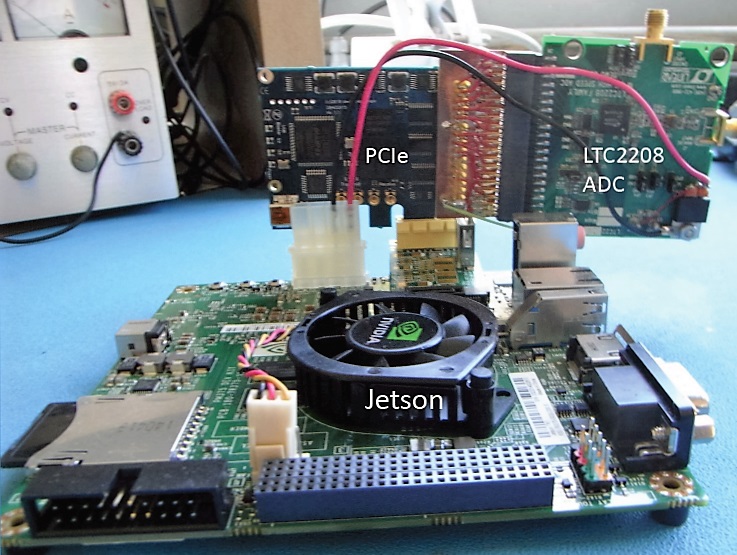

El documento llamado DFC nos muestra el diseño de la próxima generación de SDR, incluyendo algún prototipo a base de Cuda y PCIe;

73, Máximo - EA1DDO

Unos enlaces interesantes

https://www.youtube.com/channel/UC1GAlgAQrkjeeLmIkCB8pgQ/feed

https://www.dropbox.com/sh/fva5d5mi93c93tq/AAD6dU-eBMR0cVK-E95hJC5Ia?dl=0

73.

Precisamente en Iberradio se dara una charla sobre este material, con autorización de los autores de dicho trabajo.

Hola,

Yo me perdí la charla.
¿Se podrá conseguir la presentación?

Gracias

73, Máximo - EA1DDO

Al final no se dio la charla porque la organización no la incluyo. Próximamente se publicará en la revista de la URE.
73,s de Jabi, ea2aru.

Hola,

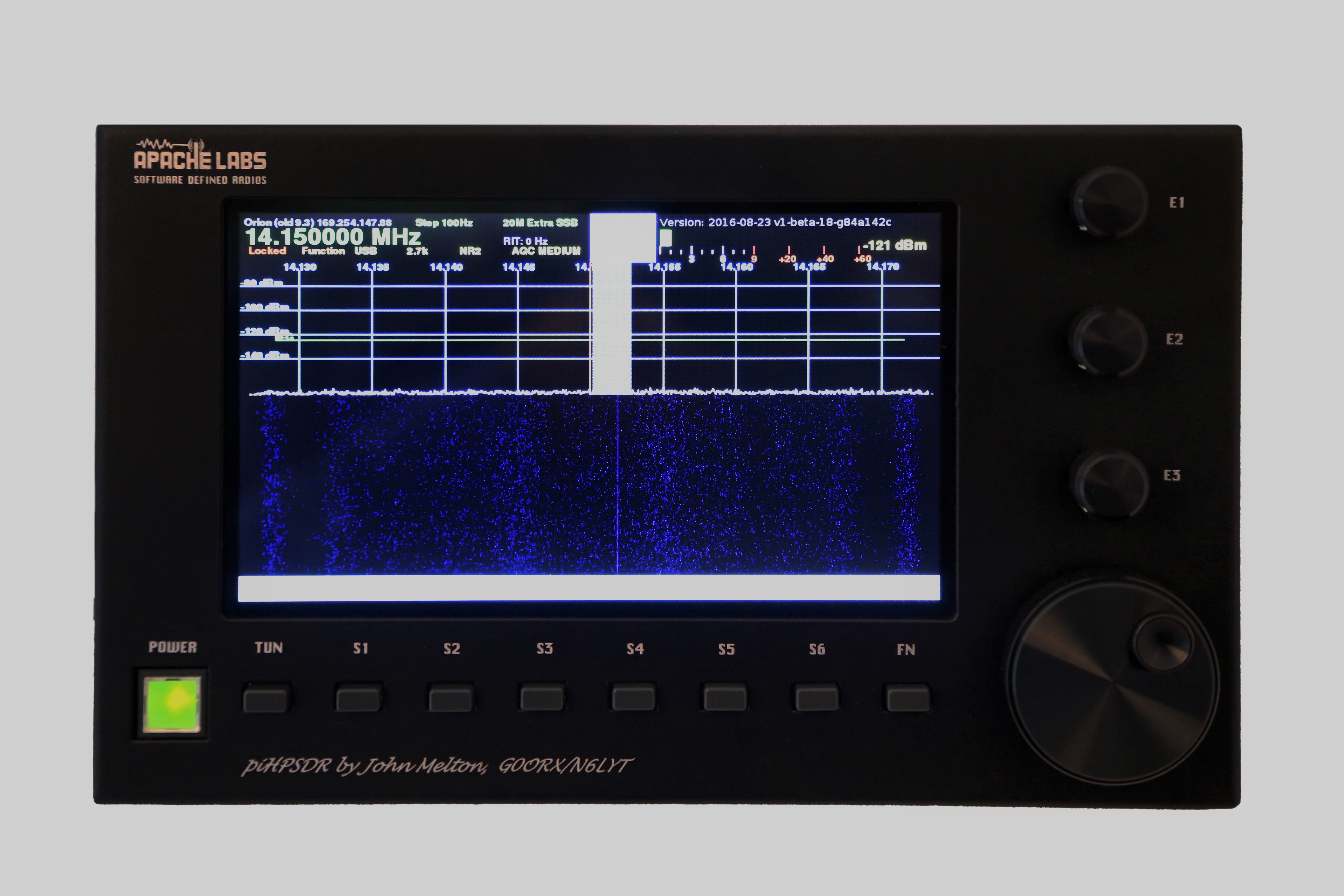

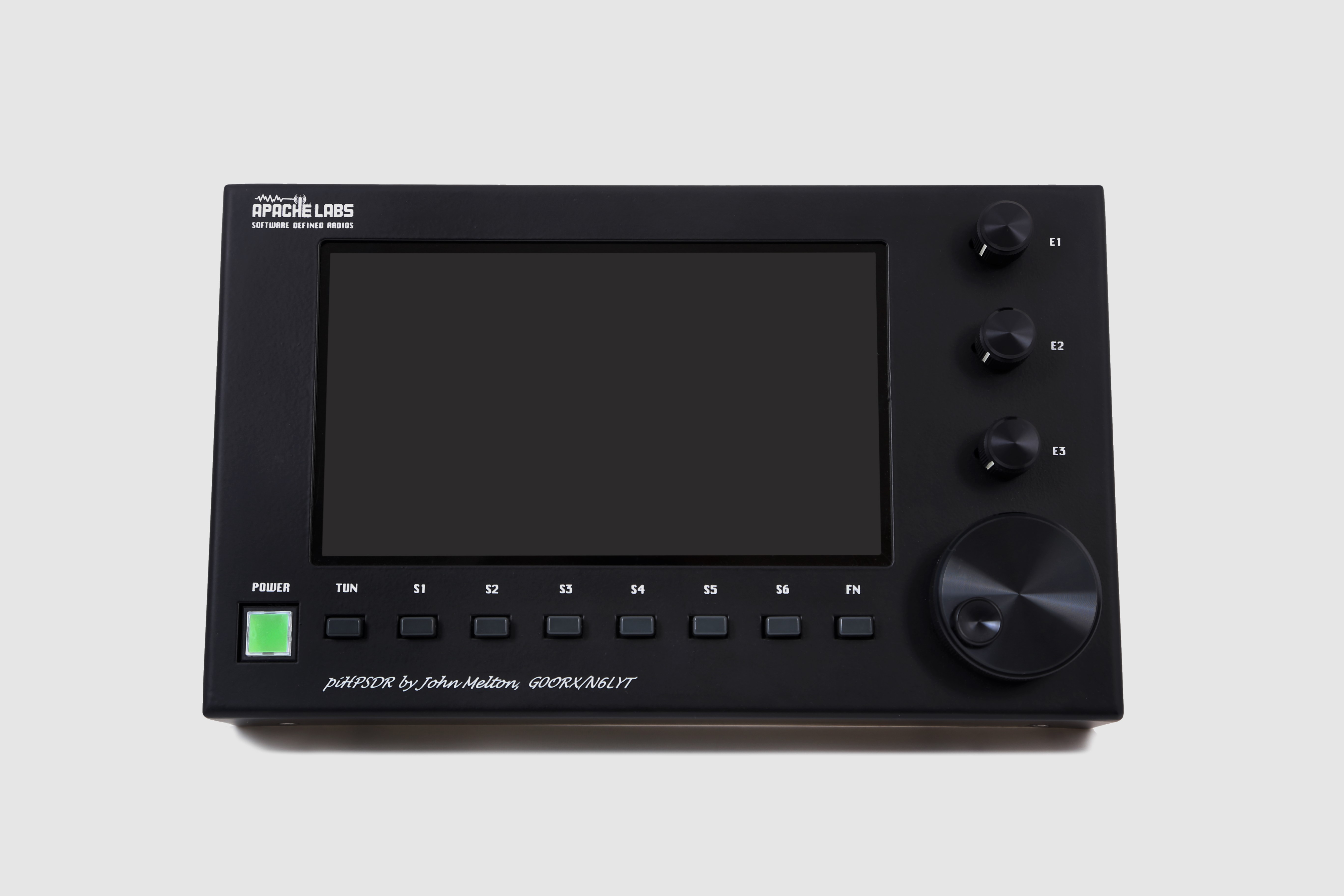

Apache-Labs acaba de sacar al mercado un controlador exterior tipo "Maestro" para los Anan.
En realidad, es un invento de John G0ORX, que es un gurú del tema.

Se llama PiHPSDR Controller;

https://apache-labs.com/al-products/1043/PiHPSDR-Controller.html

The PiHPSDR Controller is a stand-alone interface for the ANAN/OpenHPSDR Hermes SDRs, it is ideal for mobile applications and for users who prefer physical knobs and buttons, and it eliminates the need for a Computer to run the ANAN/OpenHPSDR Hermes based radio transceivers.

The Fantastic PiHPSDR application is written by John Melton, G0ORX/N6LYT, the application supports all mode transceive capability and uses the award winning WDSP engine written by Dr. Warren Pratt, NR0V for the back end DSP processing.

Dimensions - 250mm W x 150mm H x 50mm D, not including extrusions and folding stand
Supply Voltage - 12-13.8v @ 2.5A
Eight Function Buttons
Three Function Encoder knobs with push Switches
Solid Aluminum Tuning Knob with finger dimple
Four USB Ports and an Ethernet interface
Raspberry Pi 3B
7 inch multi touch screen
16GB Micro SD card with Raspbian and PiHPSDR preinstalled
All Mode Receive and Transmit capability (when used with the ANAN/OpenHPSDR Hermes SDRs)
Supports FreeDV Digital Voice Transmit and Receive
PSK31 Receive capability
48Khz, 96Khz and 192Khz sampling rates
Supports All ANAN SDR Transceivers

$599 = €535 aproximadamente

73, Máximo - EA1DDO

Hola,

¡¡ Ya están preparando el nuevo Anan ¡¡

Creo que ya tienen en marcha el proceso.
Éstas son algunas de sus características:

.- 200W 50v LDMOS Amplifier
.- Dual 16 bit ADCs
.- Each receiver chain has independent band pass filtering & ultra-low LNAs for 10/6M
.- Ultra-High Linearity with transmit IMD3 -76dB below PEP on 20M
.- Ultra-Low Phase Noise -149dB @ 10Khz
.- RMDR 116dB @ 1Khz separation
.- Flexibility of 13.8v operation at full power output, internal 50v low noise 4 phase boost supply for the PA
.- Foolproof SWR, Temperature, Overcurrent, Overdrive microprocessor based protection.
.- All critical parameters ie Forward Power, Reflected Power, SWR, Voltage, Current, Temperature are displayed via front panel LCD
.- Rugged Stainless Steel Chassis

Si todas esas características salen ciertas... va a ser el mejor de todos, incluyendo analógicos y SDR.

Hablan de unos tres o cuatro meses para ver la primera unidad.

73, Máximo - EA1DDO

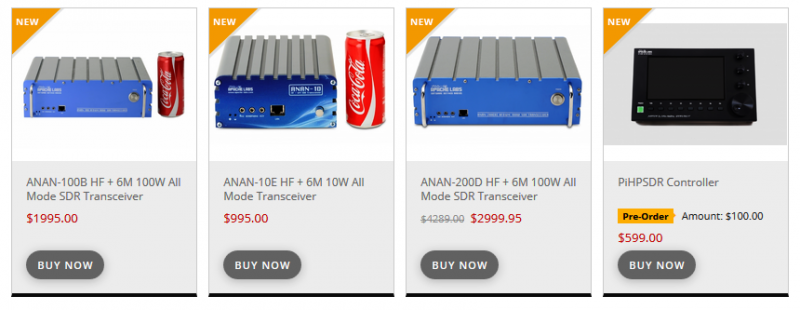

Han bahajo los precios mucho, y además dicen que puedes pedir directamente a fabrica (¿Pasando por encima de los distribuidores locales?).

73, Máximo - EA1DDO

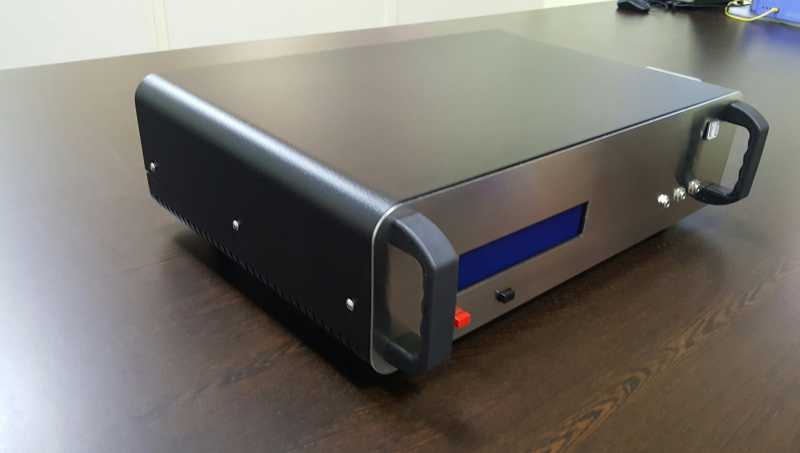

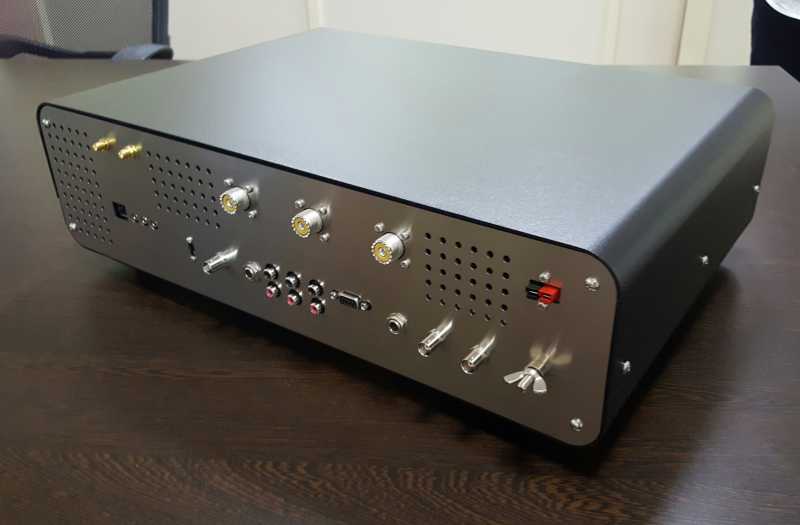

El prototipo;

73, Máximo - EA1DDO

Powerpoles de 30A para alimentar, no es mala idea... aunque son conectores propensos a salir de tirón, porque no llevan retención.

Y conectores SO-239 de antena. Eso me parece mejor que los BNC.

Espero que además sea más cómodo para trabajar en ellos (a nivel de reparación). A ver lo que tarda en llegarme alguno

73 Jose EB5AGV

Escribió:

Powerpoles de 30A para alimentar, no es mala idea... aunque son conectores propensos a salir de tirón, porque no llevan retención.

Jose, si te digo la verdad... nunca me han gustado mucho.
Los han presentado como la leche, y a mi me parecen unos simples faston mejor presentados.

Creo que se podría usar algo mejor. Algo que usen los equipos profesionales o navales.

Viendo la caja esa nueva, la verdad, se parece más a los Flex... :dry:

Pero con esas características... se pondrá por encima de los Flex, IC-7851, K3s, Hilberling, etc.

73, Máximo - EA1DDO

EA1DDO escribió:

Escribió:

Powerpoles de 30A para alimentar, no es mala idea... aunque son conectores propensos a salir de tirón, porque no llevan retención.

Jose, si te digo la verdad... nunca me han gustado mucho.
Los han presentado como la leche, y a mi me parecen unos simples faston mejor presentados.

Creo que se podría usar algo mejor. Algo que usen los equipos profesionales o navales.

Viendo la caja esa nueva, la verdad, se parece más a los Flex... :dry:

Pero con esas características... se pondrá por encima de los Flex, IC-7851, K3s, Hilberling, etc.

73, Máximo - EA1DDO

Sobre los Powerpoles... Si bien puede parecer lo que dices, no coincido en que sean como los faston. La fuerza de inserción es menor pero el contacto es muy bueno (mayor superficie y seguramente mejor material). Nunca he visto que se caliente una unión Powerpole. Y encajan con mucha facilidad y sin deformar los contactos. Por su construcción, excepto por el desgaste que pueda tener el roce, no hay riesgo de que se modifique la presión que ejercen entre contactos. No hay inserción como en los faston.

He de decir que estoy muy a favor porque me solucionaron un problema importante para mí, y es la facilidad de tener múltiples conectores de alimentación con un sólo cable a una fuente con sus fusibles. Lo que hago son latiguillos de unos 20cm con diferentes conectores en el extremo. Es tan cómodo que, sólo por eso, para mí los Powerpoles ya son una bendición

Un tema importante es que hay copias de esos conectores y, como es habitual, son bastante peores que los originales. Quizá hayas probado una copia o mezcla copia-original, no sé.

En cuanto al Anan... ¡quiero unoooooo :laugh: !

73 Jose EB5AGV

Hola,

Creo que el nuevo modelo se llamará Anan-500D

EA1DDO escribió:

El prototipo;

73, Máximo - EA1DDO

Creo que en poco tiempo estaremos asistiendo a una dura competencia por el mercado de los equipos SDR (o híbridos con prestaciones altas). Una dura competencia que implica una reducción del precio en origen y que situará los precios en el valor real de los equipos y que la ha iniciado Icom con el IC7300.

Desde un punto de vista técnico, la adición de ADC y DSP de altas prestaciones junto con el desarrollo del sowftware correspondiente pueden incrementar las posibilidades de un equipo hasta límites insospechados a unos precios que representan lo que realmente valen.

Si Anan sitúa un equipo cuyas prestaciones sobre el papel superan el "top" del segmento a menos de la mitad del precio aún añadiendo una consola, lo más probable es que sus competidores respondan con un producto equivalente y, probablemente, con la consola integrada. Esta corriente es imparable.

Hola,

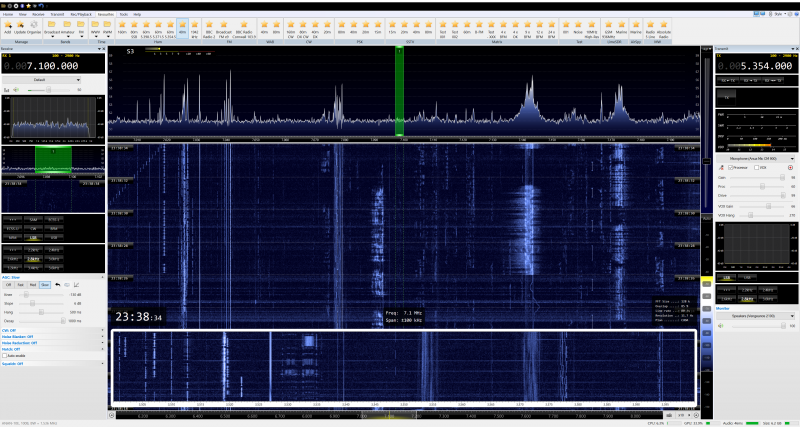

Simon Brown (el creador del HDR) sigue evolucionando su nuevo programa para los Anan, el SDR-Console v3

Ya recibe y transmite en SSB.

73, Máximo - EA1DDO

Hola,

Hoy hemos visto el corazón del nuevo Anan-8000.

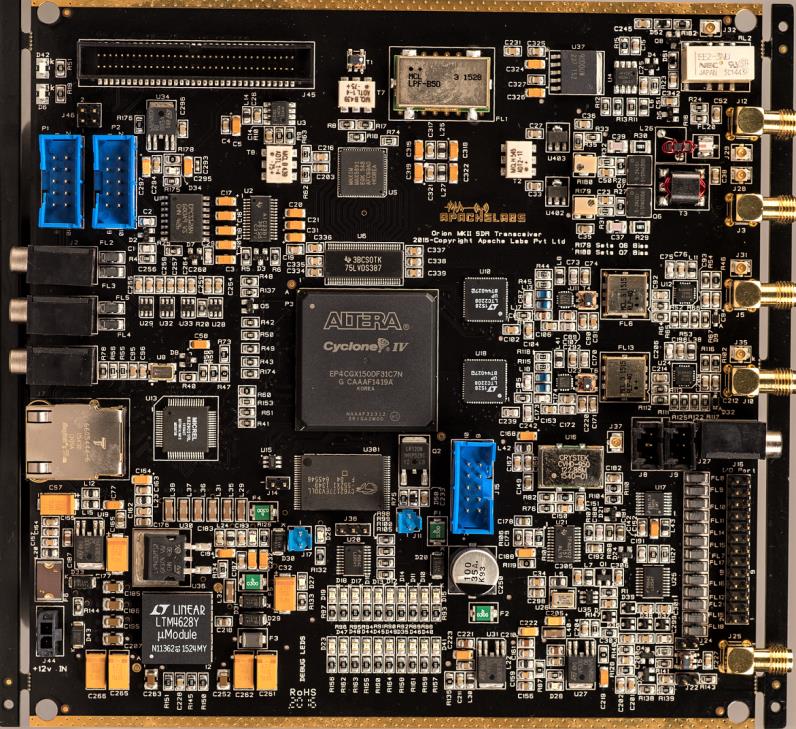

Se trata de la nueva placa llamada Orion MKII;

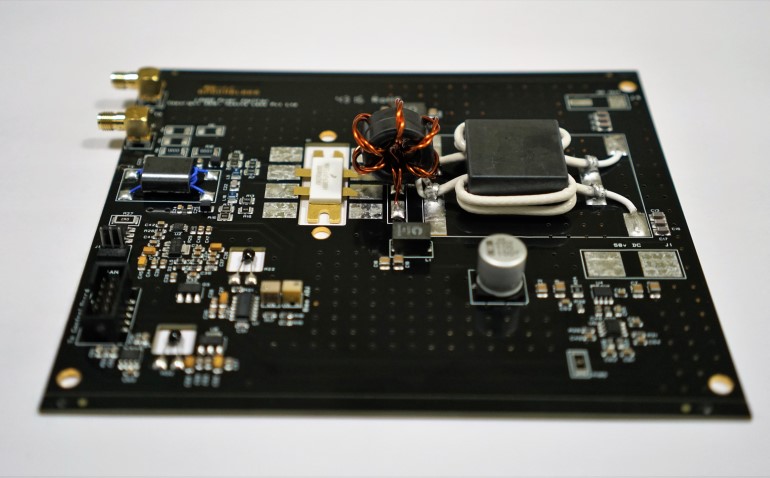

También el paso final de 200w a 50V;

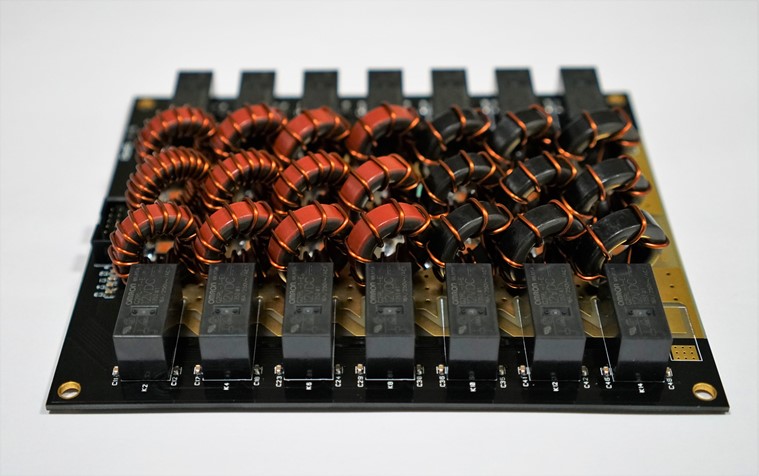

Los filtros de salida;

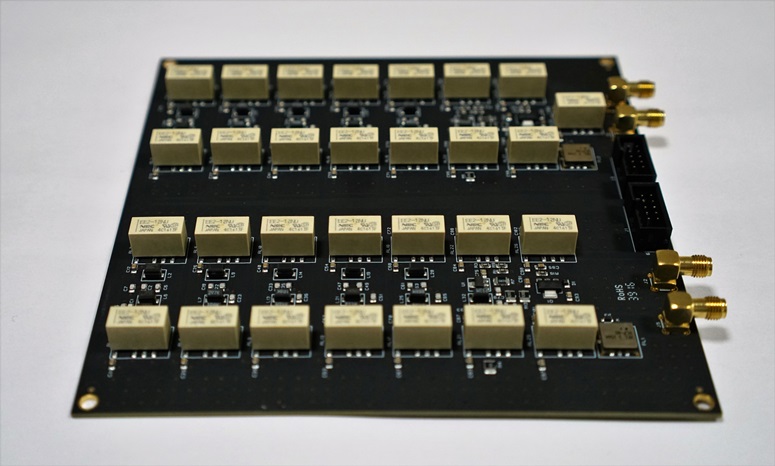

Los filtros de entrada (dos placas, una por cada receptor);

73, Máximo - EA1DDO
