Buenos dias, hola david

Escribió:

La coña está en que si lo hago de esta manera, quedará un poco raro el latiguillo de la Mercury, saliendo de la caja, y volviendo a entrar para conectar en el conmutador de antena, pero es que otra no hay sin desoldar el conector BCN de la Mercury y cambiarlo de sitio.

.
Por eso en mi caja todo esta dentro, afuera solo saldran la conexion de alimentacion, las de las antenas (antena principal 15 w + 3 para tranverters 400mW), la de Ethernet, micro, ext spk, algunos db9 para señales (conmutador de antena remoto, ptt, etc), Key y alguno mas que no recuerdo. Pero lo que son interconexiones entre placas todas dentro de la caja.
Respecto del conmutador de antena para TX/RX lo voy a hacer con un rele tipo G6Z del que ya se hablo aqui hace poco (en el subforo de V/UHF) que tiene un aislamiento entre pines NO/NC de 60 Db y solo vale 6€, soporta 10w y tiene una inpedancia de 50 Ohm, los usados por Gerd creo que son reles normales, que seguro que valen igual para estas frecuencias y potencias. Pero ojo David no pases por el conmutador de Gerd los 100w del ICOM, no creo que resista.
Lo del PTT te lo miro, que me baje el manual de tu equipo pero no he vuelto a acordarme.
73.

Bueno a ver que tal os parece mi caja,

tiene una pequenas patitas que pueden desplegarse para que suba el frontal

en esta se pueden ver desplegadas

El lugar que ahora ocupa la fuente de PC que que uso actualmente para puebas sera ocupado por el ampli de TX y demas modulos. La fuente final ira en la parte trasera con los disipadores pegados al aluminio trasero para mejorar la disipacion, tambien creo que montare un pqueño ventilador que renueve el aire adentro
Ahora solo queda seguir mecanizandola a mi gusto, el frontal y demas.
73.

Y ahora las fotos del ampli de 15w

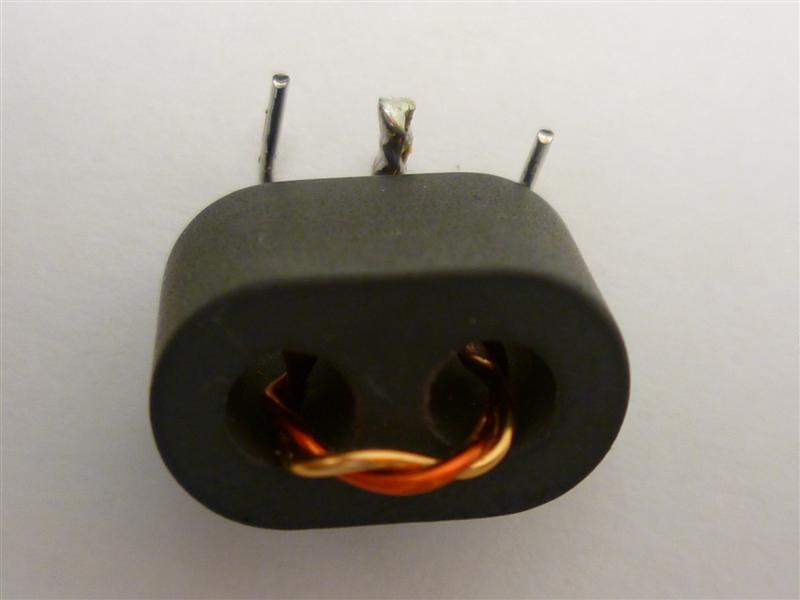

Ayer estuve probando los trafos y van perfectos de 3,5 a 24 Mhz en 28-29 Mhz ya no van finos asi como en 1,8 Mhz y en 50 Mhz no se si el ampli sera capaz de dar la potencia deseada, eso sumado a que en 50 Mhz la penelope ya tiene una bajada sustancial de potencia puede ser que haga que en 50 no saque mucha potencia.
este comportamiento no se si se debe al material usado, son nucleos de ferrita de Ariston. Bueno si no van cambire por otros de otra marca.
Espero que os guste, el prototipo.
73.

Hola,

Pedro, que buena pinta tiene. En esa caja tienes espacio para el futuro y queda con aspecto profesional.
Muy bien.

Aprovecho para preguntar algo.
Estaba pensando en probar RTTY con el HPSDR pero no tengo ni idea, nunca hice RTTY.
Alguien recomienda algún programa.

73, Máximo - EA1DDO

Hola Maximo,la pienso pintar de negro.
Yo solo he hecho RTTY en un par de ocasiones, pero creo que una buena opcion es el DM780 que trae incluido el Ham Radio de Luxe, ademas la integracion con HPSDR es perfecta sin cables etc.
73.

Hola,

Pedro, no sabía que el HRD tenía RTTY incluído. He visto eso del DM780 pero como no sabía lo que era...

Me han recomendado el programa MMTTY pero si el HRD ya lo tiene, voy a probarlo que ya lo tengo instalado.

Gracias.

73, Máximo - EA1DDO

Buenas, el HDR es muy completo, y el DM780 trae muchos modos, echale un vistazo y veras.
Ademas con el cable virtual de audio incluido en el HPSDR es una gozada, se acabaron los cables.
73.

Buenas tardes, esta tarde estoy cacharreando con las señales que proporciona la tarjeta Penelope, basicamente salida de PTT (a masa cuando esta activo) y que pienso usar para activar el rele coaxial que pone la antena hacia la propia penelope en TX y hacia la Mercury en RX y para activar el Bias del ampli de 15w que he hecho. Ademas tiene una util salida de 7 señales que tu via software seleccionas para que esten a 0 o a 1 tanto en TX como en RX, y pueden tener diferente configuracion en TX que en RX, en mi caso las he configurado para que den una salida en BCD (0000001 para 160 hasta 0001100 para 2 mts sucesibamente) luego estas iran a unos optoacopladores para aislar electricamente y luego a un conversor de BCD a decimal es decir que conseguire una salida por banda tras estos unos transistores y al conmutador remoto de antena, la idea esta clara, cuando yo cambie de banda el equipo hara que mi conmutador de antenas remoto ponga la antena que yo halla asignado a esa banda, comodamente desde el PC.
Por cierto que me parece haber encontrado una errata en el PowerSDR v 1.19.3.4, y es que cuando pongo a masa la entrada de PTT que tiene la Penelope, el equipo no pasa a TX ni tampoco actua el VOX, he estado un rato midiendo en la tarjeta y todo estaba bien, hasta que se me ha ocurrido arrancar la version 1.19.3.3 y esta funciona correctamente. Asi que o esta version tiene un bug o algo no tengo configurado bien.
73.

Hola,

Como yo no tengo Penelope... no te puedo ayudar.
Pero mira cuantas cosas nuevas descubrimos.

Lo del bug ese, tampoco ni idea. Como solo es en transmisión, yo no lo se. Pero se podría comentar en el foro del HPSDR a ver si los entendidos saben algo.

73, Máximo - EA1DDO

Buenas,

A mí me ha llegado ya la Pennylane de iQuadlabs, en pocos días, y sorprendéntemente libre de impuestos :blink:

Voy a ver si mecanizo el switch de transmisión/recepción en una caja blindada y lo dejo listo para salir en QRP, ya que todavía no tengo claro en tema del ampli.

Por cierto, tengo un problema que intuyo que a vosotros no os pasa, al principio no me pasaba pero ahora sí.

El PC tiene 2 tarjetas de red, la de internet y la que le he puesto para Mercury. A menudo ya, tengo que apagar el router (o desconectar el latiguillo), para que se enganche la Mercury, y cuando ésta se engancha, a veces al volver a conectar el router, se pierde el enganche, es como si al haber tráfico por la otra tarjeta "se distrajese".

¿Os suena el error?

Saludos

Hola ,como van los cacharreos?
Bueno habeis conectado alguno el manipulador de cw al engendro?

Gracias..........Lute

Hola,

Escribió:

A mí me ha llegado ya la Pennylane de iQuadlabs

Estaría bien que pusierais una foto cada uno para ver las diferencias entre la tarjeta Penny de Gerd y la de Iquadlabs.
No se la diferencia de precios tampoco.

Escribió:

Por cierto, tengo un problema que intuyo que a vosotros no os pasa, al principio no me pasaba pero ahora sí.

El PC tiene 2 tarjetas de red, la de internet y la que le he puesto para Mercury. A menudo ya, tengo que apagar el router (o desconectar el latiguillo), para que se enganche la Mercury, y cuando ésta se engancha, a veces al volver a conectar el router, se pierde el enganche, es como si al haber tráfico por la otra tarjeta "se distrajese".

¿Os suena el error?

Yo, de momento, solo uso el HPSDR con un portátil y cuando conecto el cable Ethernet el WiFi donde tengo internet se desconecta. Es todo lo que se...

Escribió:

habeis conectado alguno el manipulador de cw al engendro?

Yo no tengo tarjeta de Tx. A ver si uno de estos dos que la tienen te comentan algo.

73, Máximo - EA1DDO

Hola de nuevo,

Estas son las fotos que hay en ambas páginas web.

Gerd - Penelope

IquadLabs - Pennylane

[img] [/img]

73, Máximo - EA1DDO

Buenos dias, yo tambien conecto solo el HPSDR al PC por lo que los unicos problemas que he tenido son los que te comente, que por cierto no se han repetido desde que reinsrtale los drivers, si bien es cierto que ahora lo conecto menos que antes (ahora estoy mas con la V/UHF hay que aprobechar las condiciones).
Respecto a la tarjeta Penelope, la mia es la misma que muestras aqui procedente de Gerd, que por cierto y segun la potencia que marca el equipo (HPSDR) en 6 mts son unos 70 mW y en el resto de la HF no supera los 300 mW, no se en 6 mts si el ampli llegara a dar la potencia deseada, de hecho me estoy planteando rediseñarlo con otra etapa mas para que pueda excitarse a partir de 50 mW, como luego por software se puede rebajar la salida de la Penelope, en cada banda.
73.

No he visto que comentáseis nada respecto a la primera placa funcional, en fase de prototipo, del HERMES:

HERMES

Sí, lo reconozco, me está tentando el tema del HPSDR :laugh: :laugh:

73 JOSE EB5AGV

HI HI HI, Pues dejate tennntarrr.
Bueno al menos en recepcion a mi me gusta mucho, el otro dia en CW era fenomenal al fitrado, se escuchaban los corresponsales que daba gusto y eso que habia mogollon. En Tx estamos en ello.
73.

Hola,

Jose, la Hermes aún no está lista pero efectivamente, no es mala solución.
Sería parecido al QS1R pero con Tx y en código abierto. O al Flex 1500.

Para el que quiera experimentar el HPSDR normal da más juego, permite más configuraciones y placas adicionales (filtros, TCXO, ampli, etc).
Pero para aquel que quiera algo compacto y sin complicaciones, el Hermes será más adecuado.

Hay que esperar a que salga, a ver como discurre...

73, Máximo - EA1DDO

Buenos días,

EA1DDO escribió:

Hola,

Jose, la Hermes aún no está lista pero efectivamente, no es mala solución.
Sería parecido al QS1R pero con Tx y en código abierto. O al Flex 1500.

Para el que quiera experimentar el HPSDR normal da más juego, permite más configuraciones y placas adicionales (filtros, TCXO, ampli, etc).
Pero para aquel que quiera algo compacto y sin complicaciones, el Hermes será más adecuado.

Hay que esperar a que salga, a ver como discurre...

73, Máximo - EA1DDO

Sí, a mí también me gusta más el sistema modular, pero me extrañaba que no hubiéseis comentado en este hilo la noticia del HERMES.

Voy a hacer números a ver cómo me financio un kit

73 JOSE EB5AGV

Muy bien Jose, animate yo creo que es un proyecto interesante. Y por supuesto modular da mas juego.
Y si por fin te animas pues, welcome to the club
73.

Buenas Peneloperos!!

Me estoy peleando con la tarjeta transmisora (Pennylane en mi caso), y no consigo que salga audio :blush: , al menos el espectrograma que muestra el powersdr, no se ven oscilaciones por la modulación.

Si enchufo otra emisora para escuchar la transmisión, sube el suelo de ruido, pero sigue siendo plano.

Se que la placa funciona, porque si hago el Tune, se ve el pico perfecto, y si activo el Vox, salta cada vez que hago ruido.

He probado a cambiar los 3 jumpers que tiene, he desactivado el PTT, he probado tanto con Bias como sin él (+5V), y he probado tanto diciendo que la señal estaba en el Tip (la punta del jack), como en el ring, y no hay mejoras, he probado con un micro de PC y con otro Heil sin resultados.

Lo que he notado es que en la Icom, se oye un tun-tun tun-tun, que parece como una especie de realimentación, pero sin audio, ya no se que probar.

Any ideas? :dry:

Ya no se si las impedancias del micro son incorrectas, si la alimentación +5v no es la adecuada, si los niveles son muy altos :pinch:

Saludos
