Hola,

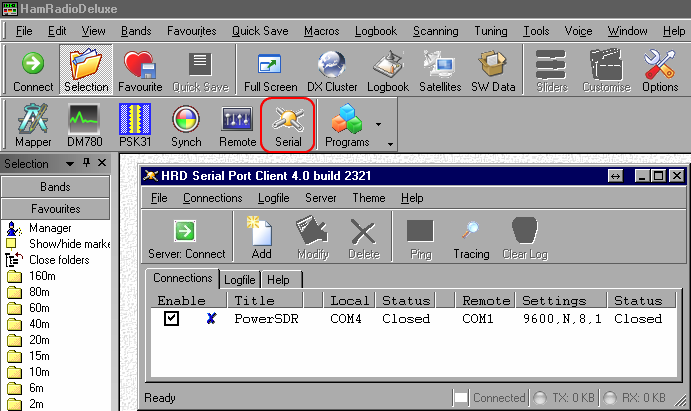

El Ham Radio DeLuxe tiene una función llamada "Serial" o "Serial Port Client" que es un botón llamado Serial y si no, arriba en Tools -> Programs -> Serial Port Client.

Eso viene siendo un VirtualPortManager, se crean los pares de puertos, uno para la radio y el otro para el HRD.
En esa misma ventanita hay una ayuda de como se hace.

A ver si os funciona.

73, Máximo - EA1DDO

Hola,

He estado montando todo en la caja nueva.
Al final no lo he podido rematar hoy por culpa del soldador, parece que se fundió...
A ver si compro otro y lo remato.

Unas fotos para que veáis como va quedando (aún le falta);

73, Máximo - EA1DDO

EA1DDO escribió:

Hola,

El Ham Radio DeLuxe tiene una función llamada "Serial" o "Serial Port Client" que es un botón llamado Serial y si no, arriba en Tools -> Programs -> Serial Port Client.

Eso viene siendo un VirtualPortManager, se crean los pares de puertos, uno para la radio y el otro para el HRD.
En esa misma ventanita hay una ayuda de como se hace.

A ver si os funciona.

Buenas,

Todavía no lo he conseguido, pero imagino que con eso lo que consigues es sincronizar el equipo y el CAT.

Lo que a mí me interesaba es enviar el audio del VAC al dm780, la única manera que he encontrado es hacer entrar el audio de los altavoces a la entrada de línea, ya que el PowerSDR, no hace aparecer una tarjeta de sonido virtual, que pueda usar el dm780, tampoco he visto que haya algún software que permita redirigir la salida de audio a la entrada de línea, a lo mejor sí se puede.

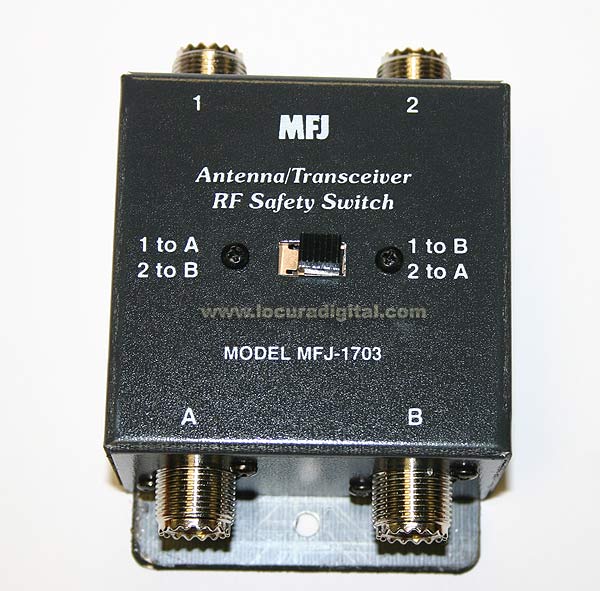

Ahora me estoy mirando el tema de la conmutación de antena entre la ICOM y la Mercury, estoy usando un conmutador de éstos al revés (el lado único a la antena, y los otros 2 a los equipos)

El problema que tengo es que creo que no aísla lo suficiente ya que monitorizando señales PSK, cuando le doy la antena a la ICOM, sigo siendo capaz de ver señales (más atenuadas, eso sí), en la Mercury, cuando debería estar sorda como una tapia, y me da miedo meter 100w a la ICOM y que parte de ellos vayan a parar a la Mercury y fastidie los Mosfet, ¿algún consejo aquí? ¿Le estoy dando un mal uso al conmutador?

Ahora mismo tengo 2 antenas para HF, una G5RV y una Steppir 3 elementos, y me gustaría poder elegir a quien le doy una u otra, imagino que lo ideal sería esto:

¿Tendrá el mismo problema de aislamiento que el anterior?

¿Alguna recomendación de alguno que conmute automáticamente RX y TX?

Por cierto, te va a quedar muy chulo el montaje, yo de momento he usado una caja reciclada, hasta que encuentre una de proporciones adecuadas, estoy pensado hasta "vaciar" una caja con forma de radio retro.

Saludos

Hola,

Lo del conmutador, eso es cosa de aislamiento entre bocas. Se ve que ese no tiene mucha.
Si en Rx pasa la señal, no quiero pensar en Tx...

Tienes que mirar un conmutador con buen aislamiento, y si no, relés coaxiales.

Lo de la caja retro, eso ya lo hizo uno con una de un Heathkit creo recordar.

73, Máximo - EA1DDO

Hola,

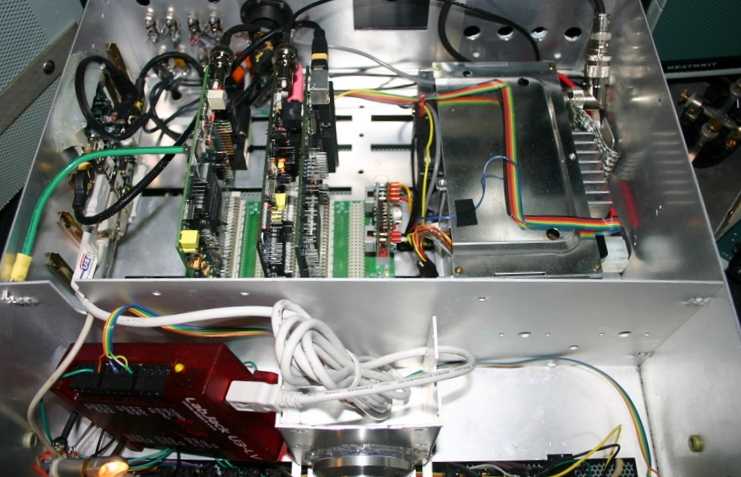

Ya encontré el Heathkit convertido en HPSDR.
Es de N7HQ;

73, Máximo - EA1DDO

Hola,

No hay muchos comentarios estos días, se ve que todo funciona bien...

Bueno, yo ayer estuve trabajando en la caja y ya tengo todo listo. Me falta algún detalle "cosmético" pero lo que es funcionamiento ya ayer lo puse a andar, con ventilador y todo (venía uno en la caja, muy silencioso).

Estuve probando el PowerSDR, última versión v1.19.3.4 y lo configuré como ya había comentado anteriormente, VFO Lock, MultiRX, volumen VFO A al mínimo y el del VFO B al máximo. De esa manera tenía toda la banda a la vista y usando el VFO B (el de color azul) pinchaba aquí y allá sin que se mueva el dial.

También ajusté el nivel del "waterfall" para que estuviera el fondo negro sin señales, así cuando una señal salta, se ve azul o más (dependiendo de la señal).
Se entiende mejor viéndolo;

Y eso es lo que os puedo contar.
A ver si voy haciendo alguna prueba más y rematando los detalles cosméticos de la caja.

73, Máximo - EA1DDO

Hola a todos. Yo he estado ocupado con el modulo para 1200 que me ha llegado esta semana, primero instalandolo y luego jugando con el bird y cargas de 50 Ohm, diversos cables coaxiales y una GP de un cuarto de onda para esta banda (sale mu chica, HI).
Voy estos dias a darle un avance a mi caja y a instalar los modulos dentro.
Tambien he estado con el ampli de 15 w diseñando la PCB, en 0rcad 16.0 y espero esta semana pasarla al acido y montarla, asi como liarme con el conmutador de antena (Tx/Rx).
73.

Hola,

Estaba jugando un poco con el HPSDR. Ahora que ya lo tengo en su caja y eso, es más sencillo encenderlo...

Bueno, os pongo un par de pantallazos.

El primero le llamo Matrix;

El segundo es para comentar algo que acabo de descubrir.
En la última versión del PowerSDR, le das a "Collapse" la nueva función para ponerlo pequeñito, y cuando está pequeñito, le das a maximizar esa ventana, y esto es lo que ocurre;

Curioso, no.

73, Máximo - EA1DDO

Pues si, Maximo, es lo que me gusta del bicho este entre otras cosas, la capacidad para evolucionar que tiene.
Yo de momento como aun no hago TX con el salvo para monitorizarme con otro equipo, lo que hago es usarlo como receptor y cuando hay una estacion que de verdad me interesa cambio al la decametrica y hago el QSO, es un poco chapuza pero de momento el ver una buena porcion de banda te ayuda a localizar estaciones.
73.
Poco a poco se anda el camino, y este tiene pinta de ser largo y divertido.

EA4ADJ escribió:

Tambien he estado con el ampli de 15 w diseñando la PCB, en 0rcad 16.0 y espero esta semana pasarla al acido y montarla, asi como liarme con el conmutador de antena (Tx/Rx).
73.

Hola,

Yo al final le voy a pedir el conmutador a Gerd, son 40€ y además lleva el LNA para 6m.

Ya que te pones, a ver si haces más de una placa

Saludos

Hola, David, me alegro de leerte.
Si, en su dia me plantee pedirselo a Gerd, al tiempo que pedi la Penelope, pero como he comentado en otro hilo que ha iniciado Maximo, ya no es cuestion de precio sino de hacerlo y ver que funciona, el ampli de 15w vale unos 50€, y solo los dos transistores ya me han costado 25€ en Alemania, en U.S.A. eran 5€ cada uno mas o menos.
Lo que hace falta es que funcione, si funciona, no hay problema en hacer unas placas para los colegas, de haber mas demanda se podrian incloso hacer de laboratorio, pero hay que hacer un minimo para que salgan rentables.
73.

Buenas, una cosa que he observado hoy se trata del mod ROS observado en el PAnadapter del HPSDR, bueno en este por que es el que tengo, se oyen los tonos y se ven claramente, de echo se pueden indentificar por la forma los distintos tipos de modulacion, bueno esto no es nada nuevo, quiero decir que no he inventado la polvora pero es algo curioso en particular este modo esa forma de "onda" por decirlo de algun modo junto a la "musiquilla" que tiene.
73.

Buenas,

Hoy me ha llegado la caja para alojar el HPSDR, por lo que veo, sin mover la fuente, me cabrían 3 placas, mecanizando la tercera, para la cual tendría que taladrar la caja.

He pensado que donde está la etiqueta de 80, podría sacar las 3 antenas del switch de antena que le he pedido a Gerd, espero que la fuente de alimentación que está encima no le moleste mucho si está blindado dentro de una caja Retex o similar, ignoro si la que envía ya viene así.

Bueno, ahí van las fotos:

Saludos

Poco a poco van saliendo cosillas, y ademas cada uno va dandole su toque, muy bien.
Bueno ya le he dado un avance a la mia durante esta semana pongo unas fotos. Es recuperada, por lo que tanto frontal como trasera he tenido que cortarlas de nuevo de una plancha de aluminio, tambien voy a pintarla de negro.
Otra cosa, ya he revelado en el acido la PCB del ampli, ha quedado de cine, durante la semana ire soldando componentes, tambien pondre fotos.
73.

Hola, veo que vuestros hpsdr van viento en popa ....casi me estoi liando para hacerme con uno,por eso mi pregunta es muy siple pero .... donde se enchufa el manipulador de cw (vertical) o(iambico)y el microfono??? que esto tiene mucha documentacion ,pero toda va dirigida muy alto y en ingles y san google a veces no da pa tanto.
Gracias.......Lute

Hola,

Pues yo no tengo la tarjeta Tx, Pedro la tiene, a ver si el sabe como va el tema de CW.
Mirando el manual, no encuentro nada respecto a CW.

El micro y el PTT se conectan en la misma placa, en un jack que hay para ello.
Pero la llave... no encuentro donde, pero debe haber un sitio para ello porque en el manual hay ajustes de keyer.

73, Máximo - EA1DDO

Hola, pues me da un poco de verguenza decir que no me he fijado donde va la llave, el caso es que me suena haber visto algo, la verdad es que es muy atractivo, cuando estas en TX salen los controles de fonia si estas en fonia y cuando pasas a CW te salen los de CW, tambien lo he configurado de modo que en RX tengo unos colores para la banda pasante, la linea de cero en tonos verdes y en TX los tengo en tonos rojizos.
Ahora ando liado con el ampli, ya casi esta montado, esta tarde verifico que los trafos de entrada y salida funcionan bien y de ser asi mañana los sueldo, asi como los MOSFET de potencia.
Al final esta quedando muy bien esteticamente hablando. Al principio quise hacerla en thruhole, para la gente que no controla el SMD, luego empece a meter SMD por que tenia bastantes componentes especialmente condensadores de SMD y al finalhasta lo de THRUHOLE lo estoy montando al estilo SMD. Como digo esta quedando bien, pero le dare un pequeño rediseño, hay cosas mejorables.
De momento mi prioridad es salirrrr, al aire.
73.

Hola,

A ver que nadie cuenta nada y el hilo se nos hunde en el foro...

Aunque en Europa Gerd nos vende lar tarjetas sin aduanas ni cosas raras, y que los de TAPR aún venden algunas cosas también, ya hay un tercer sitio donde comprar. Bueno, ya lo había anunciado hace tiempo pero ahora ya por fin abrió la tienda;

http://www.iquadlabs.com/

Es en EE.UU. así que cuidado con aduanas y aranceles.

73, Máximo - EA1DDO

Escribió:

A ver que nadie cuenta nada y el hilo se nos hunde en el foro...

.
A ver si este fin de semana tengo un rato y saco unas fotos de la caja y el ampli, que aun no lo he probado, estaba esperando a tener un avance sustancial para colgar algo.
73.

EA4ADJ escribió:

Escribió:

A ver que nadie cuenta nada y el hilo se nos hunde en el foro...

.
A ver si este fin de semana tengo un rato y saco unas fotos de la caja y el ampli, que aun no lo he probado, estaba esperando a tener un avance sustancial para colgar algo.
73.

Buenas,

Yo me he pillado la placa de relés de Gerd, que creo que voy a mecanizar en una caja retex que atornillaré dentro de la caja SUGO, y estoy por ver si compro unos conectores bnc de chasis, para que no tengan que entrar los cables de antena y transmisión dentro de la caja, y que si se estira por error de la caja, sufran las placas.

La coña está en que si lo hago de esta manera, quedará un poco raro el latiguillo de la Mercury, saliendo de la caja, y volviendo a entrar para conectar en el conmutador de antena, pero es que otra no hay sin desoldar el conector BCN de la Mercury y cambiarlo de sitio.

También me he pillado el Tmate en el Mercaham, y he resuelto el problema de compatibilidad que tenía entre los puertos virtuales que crea el Microham Microkeyer y el software VSPE, sustituyendo este último por com0com.

http://sourceforge.net/projects/com0com/

Ahora me falta ver si hago una integración adicional, PowerSDR -> HRD -> Controlador Steppir, para que la antena (e incluso el rotor) se sincronicen.

Por cierto, el PTT out para conmutar la placa de relés ¿de donde lo saco?, del conector de micro a la ICOM IC-746, ¿de la parte trasera cuando hago digitales?, ¿del Interfaz Microkeyer II?, me da miedo cargarme la Mercury poniendo 100w por donde no toca.

Tengo ganas de probar también el LNA para la banda de 6m que lleva la placa de relés.
