Hay torres de 15 cm o inferiores?

Escribió:

me sorprende aún que no se realicen los cálculos para saber dónde estamos

Lo que pasa es que hay pocos ingenieros por aquí, y menos aún que sepan hacer esos cálculos, sobre celosías caseras.

73, Máximo

Hola.

Gracias Máximo por tu aporte.

Es posible que sea por eso, pero alguno hay. Yo tengo experiencia pero no soy el único. De todas formas, tan solo quería insistir en la importancia del correcto dimensionamiento de la instalación. Veo que en algunas instalaciones hay EAs que se gastan una cantidad importante de dinero y mucho tiempo pero no dan importancia a asegurar que la instalación es correcta. Estoy seguro que se podría haber ahorrado más de un disgusto.

73 de Eduardo - EA2AQH

Las instalaciones siempre tienen que cumplir con el CTE , almenos en mi caso cumple con todos los requisitos y ha sido calculada por 2 ingenieros y también por mi a nivel amateur, en cualquiera de los tres casos los valores fueron completamente distintos , pues realmente el ingeniero firma el calculo que el hace y pone el margen de seguridad según lo que el cree,es completamente subjetivo , no he conocido a nadie , y me muevo bastante en estos temas que haga un cálculo iniciado de cero , y eso significa que al final el ingeniero pide el certificado de la antena, en mi caso , si la marca Steppir anuncia que el sistema cumple la norma EIA-222-C que serían unos 160km/h el ingeniero coge ese dato y se queda tan ancho , en ningún momento se hacen test de ensayo de los materiales y mucho menos de la fatiga de los mismos,ante la situación y la falta de sentido común con los años uno va adaptando y ,mejorando viendo las roturas que quizás en el primer año de vida no hubieran pasado pero que con el tiempo y la fatiga en especial del Aluminio es un factor a tener muy en cuenta, al igual que pasa en un vehículo por muy bien diseñado que este , con el tiempo se tienen que ir reajustando y cambiando muchísimas piezas o en aeronáutica por ser de más riesgo se tienen que cambiar incluso aunque no este dando problemas , seguramente si cuando se compra una antena el vendedor pusiera el tiempo de vida de la misma nadie la compraría , lo mismo con las lavadoras,etc,....En el caso de la DB36 la antena esta muy mal dimensionada , pero me lleva mas tiempo meter el modelo , descubrir los datos de cada componente y luego simularlo (adjunto la torre que uso y el simulado)

Estas simulaciones , sirven solamente para hacerse una idea, te dan un valor y mirando la normativa se sabe si cumple o no, pero la misma estructura al cabo de 5 años daría valores completamente distintos, en F1 donde están ingenieros muy reconocidos se ve como semanalmente rompen motores , y partes del vehículo .

En lo personal no puedo recomendar a nadie montar una DB36 tal y como viene de origen por mucho que lo diga el fabricante , quizás el boom para 2 elementos si sea efectivo pero con 4 elementos ( tres de los cuales son dobles y de 45ft de largo) esta claro que el boom o no es suficiente en la de 4 o bien se han pasado muchísimo en la de 2 , ojalá fuera lo segundo . Como además hay bastantes antenas con trombones rotas ofrecen kits de refuerzo que se basan en kevlar , al final el sistema se aguanta nunca mejor dicho "por un hilo" cosa que no me parece del todo segura,
pese a que los ingenieros dicen que aguanta, se ha demostrado en muchísimas ocasiones que no es así , el mundo es imperfecto y tenemos que aprender a vivir con ello , las Pirámides de Egipto han perdurado por un sobre-dimensionamiento , pese a eso están gastadas , como vamos a poder saber donde estamos en un mundo en el que la gente cree que una pegatina de la CE lo arregla , con instalaciones de cable de 25mm y al final en Ikea venden "joyas" con cable de 0,2mm para 80w/220v :blink:

Entiendo que una parte bonita de la radio es la experimentación y se experimenta en la parte mecánica no solo en la parte electrónica o informática.Lo que está claro ,al menos en mi caso , es que los que no queremos usar KW tenemos que usar antena mas directiva.Estoy bastante en contra de la ideade usar más de 500w pero forma parte del hobby y todo hay que respetarlo.

Un saludo

Hola,

Claro, yo cuando diga calcular me refiero a coger tubo por tubo, mirar diámetros, espesores, aleaciones, meter todo en un programa y mirar que pasa.
Darle un 150% de margen de seguridad, mínimo.

Supongo que hay programas que ayudan a modelar eso, pero nunca me he puesto en el tema.
Sería bueno si alguien que sepa del tema nos da algunas indicaciones, más que nada algún programa gratuito para modelar, identificación y nomenclatura de aleaciones, etc.

Luego está el tema de aficionado - profesional.
Con una par de imágenes lo dice todo:

Aficionado:

Profesional:

73, Máximo - EA1DDO

Te animo a que hagas tus pruebas, es interesante y si sabes autocad la cosa se simplifica aun mas , al final se basa en rellenar campos con los datos en el formato adecuado y haciendo las conversiones correctamente,tienes online el Simscale que puedes coger proyectos opensource y modificarlos , empieza con algo simple como un mastil , el que se usa mucho en india es solidworks y en españa estan ahora con el cipe que es un toston pero es lo que pide.Si luego quieres alguna opinion o saber como lo estas haciendo usando la plataforma fiverr por 5usd te hacen en solidworks el estudio que quieras y luego lo puedes comparar alos tuyos , en youtube hay mucha info que para uso amateur lo considero muy bueno, obviamente al final el ingeniero es quien te tiene que hacer todo, pero si tu se los das medianamente bien el resultado sera bastante cercano, veras que en los aceros usan normas distintas los americannos van en grados y aqui con numeraciones por ejemplo nosotros en estructura metalica usamos s320dg porque cumple el cte, es importante que el recubrimiento(coating) o Z en muchos programas(porque suele ser zinc) no lo tengas en cuenta . Pero si que si vives en una isla el z tiene que ser 300 como minimo aunque en el codigo tecnico de eso no dice nada.Es lo que comentaba antes el acero cuesta pero elzinc cuesta mucho mas, si no tiene buen recubrimiento
el ambiente lo va degradando, ademas de lo que se supone que te van quitando (nunca he visto que un z300 sea 300 lleva algo menos de 300gr.

La tabla de conversiones podria ser esta:
http://www.mpmetal.com/steelstandard.php

Pero como te comenté por mucho que te aproximes nunca sabras lo pasa con exactitud , a menos que metieras un anemometro en la antena, recuerdoalguna visita al parque eolico y ver 70 aerogeneradores funcionando, y ninguno de ellos jamas registrando el mismo valor....Maximo lo que pasa es queel
hobbie es la radio y uno no puede meterse tan profundamente en cada materia
pues ya seria otra aficion distinta.

Perdón !! se me olvidó el link de simscale

https://www.simscale.com/product/fea/

Saludos

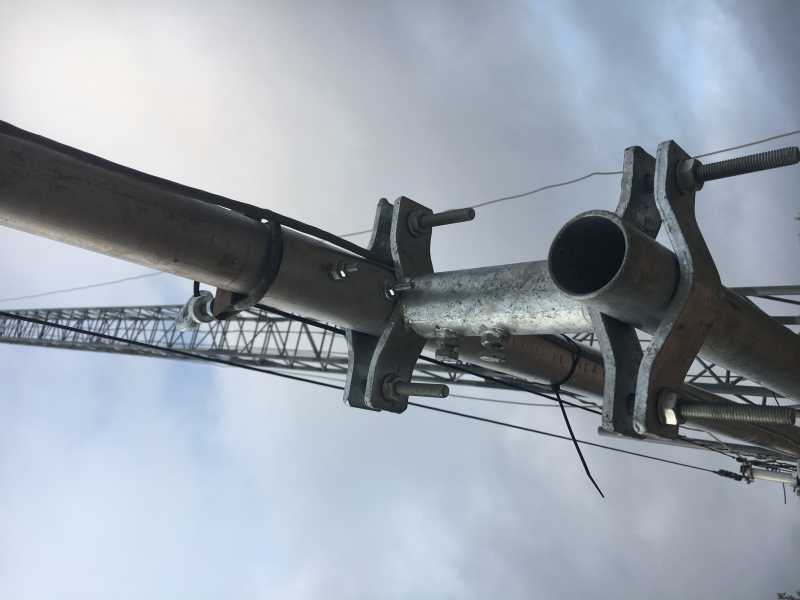

Adjunto avances para evitar el movimiento lateral, el movimiento ha desaparecido , solo espero no dar demasiado stress al mastil y al carro.

Juerrr, que pepinaco, asi da gusto.
73.
