GPSDO de EA5IOT

No tengo experiencia con ese montaje, pero a ver si ésto te sirve de ayuda:

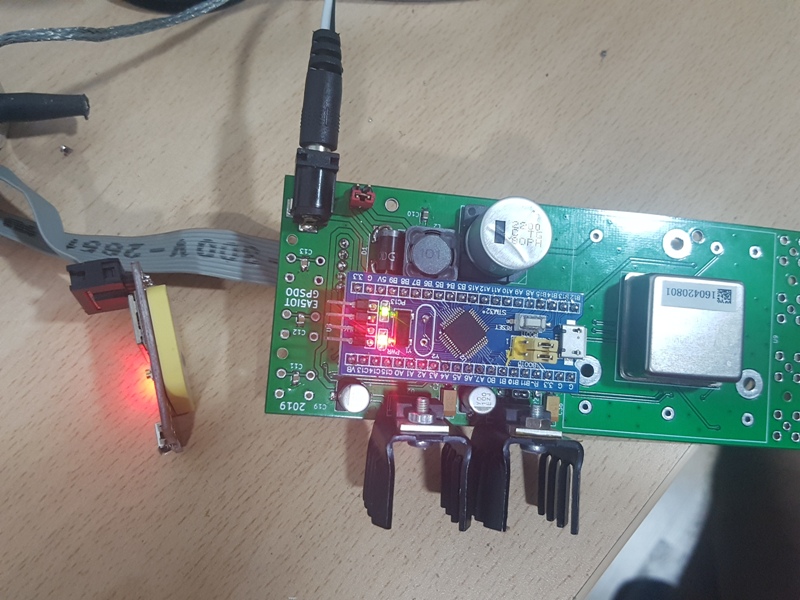

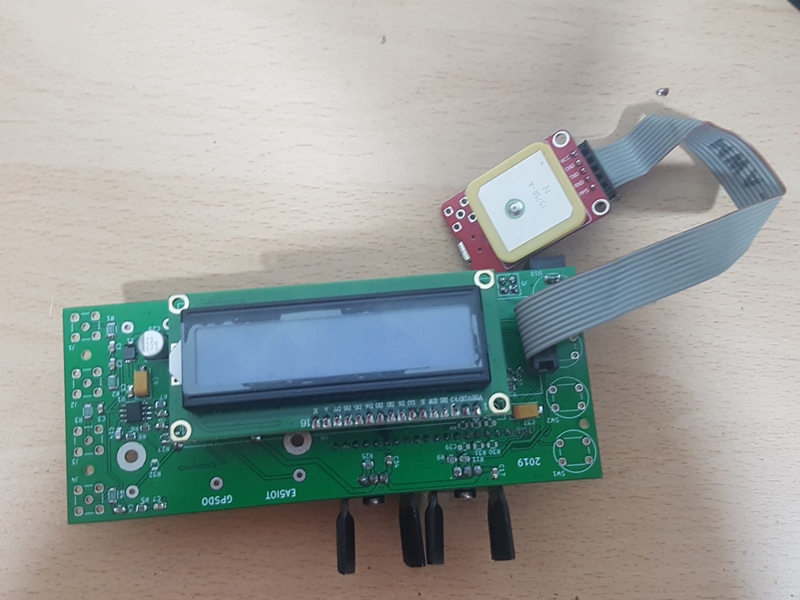

Por lo que se ve en las imágenes, es un problema de ajuste del contraste del LCD.

Lo lo poco que he visto, el ajuste del contraste se hace desde el propio microcontrolador (patilla V0 del LCD) a través de la resistencia R9 (si no me he equivocado de esquema, claro).

Cierto que en el manual de montaje no viene la estructura de menús, que ayudaría un montón para este caso, con lo que costará averiguar la secuencia de teclas para alcanzar el ajuste, o intentar hacerlo modificando directamente el programa, que aún no me he parado a diseccionar, pero que por lo poco que he visto, almacena en la EEPROM

Ahora tocará jugar con las teclas o con un programa auxiliar arduino para ajustar a mano ese menú.

Saludos. Jacinto.

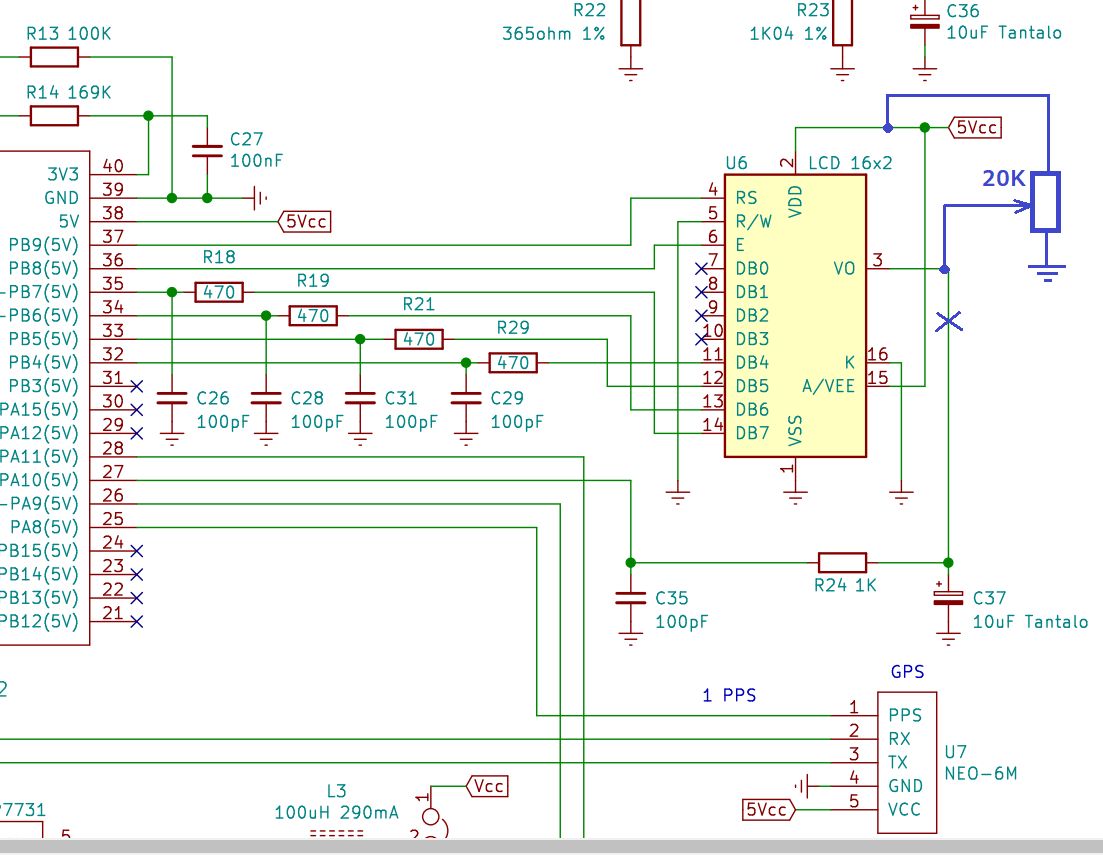

Otra opción, si no podéis hurgar en el menú y el visualizador LCD está enchufado y no soldado, es usar cables dupont para separar el display de la placa dejando el  cable que controla el ajuste de contraste sin conectar. Entonces, con un potenciómetro entre 0 y 5 V generáis una tensión de control y la aplicáis al LCD hasta que veáis caracteres 🙂

Suerte con la ñapa.

jon, ea2sn

Jacinto, con las teclas ya he probado todas las combinaciones posibles y no he conseguido nada. Lo de modificar el programa queda lejos de nuestras posibilidades. La propuesta de Jon, a priori sí la veo factible. Lo intentaré a ver si consigo algo.

Gracias a los dos. Os diré los resultados.

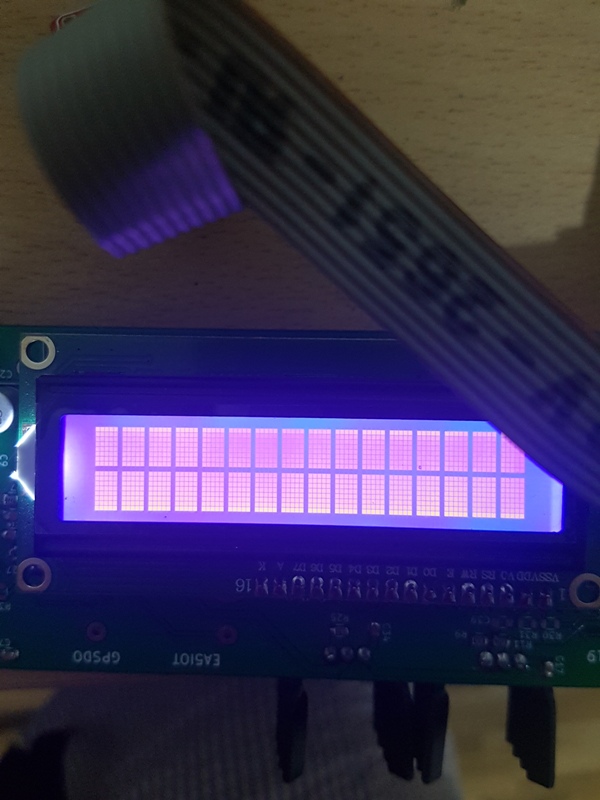

Pues he puesto un potenciómetro según el esquema y controlo el contraste perfectamente, pero sigo sin ver caracteres. O todos los puntos encendidos a máximo contraste, o todos apagados al mínimo.

El manual dice lo siguiente:

5. Prueba final
Conectar la antena del GPS y conectar la Alimentación.
Mientras el GPS no recibe una señal valida, se mantendrá la pantalla de Inicio. Cuando el GPS tiene una señal estabilizada, el LED
del GPS empieza a parpadear con una frecuencia de 1 por segundo, así como el led verde del micro que también parpadea con
la misma cadencia.
En el caso de no verse ningún texto en el LCD, pulsar repetidamente SW1, hasta que aparezca el texto. Con la presión sobre
SW2, se reduce el contraste.
Para cambiar de Banda en la que se va a emplear el GPSDO, se presiona el botón SW3, y el LCD preguntará Band?. Pulsando SW1
y SW2, se puede subir y bajar entre las siguientes opciones:
10 Ghz, 47 Ghz, 76 GHz y 122 Ghz
Una vez seleccionada la Banda volver a pulsar SW1.
La información proporcionada en el LCD es la siguiente:
Linea 1: Error PWM Banda
Linea 2: Frecuencia Estimada en Hz

No parece responder a los pulsadores, pero el led verde del micro sí parpadea con la misma cadencia del led del GPS y como en la salida están presentes los 10 MHz, entiendo que está funcionando correctamente y por tanto el micro está correctamente programado y ejecutándose.

El display es un 16x2 modelo 1602A de led pero no sé si tendrá alguna diferencia con los de LCD o son reemplazables sin más. Puede estar ahí el problema? En el manual no explica nada del tipo de display. solo que es de 16x2 y tiene 16 pines.

Ojo con los pines, me he encontrado alguno antiguo que tenía cambiados los de alimentación de la luz LED

16,15,1,2,3,...14

Por cierto, los LCD se refiere a la tecnología de pantalla, la que hace que los dígitos sean transparentes o no, pero la iluminación de fondo es de LED.

Gracias Ángel, La identificación de los pines según la serigrafía de la placa del display, me coincide con los pines del proyecto. No parece que el problema sea ese. A no ser que estén mal serigrafiados, que no lo creo.

Revisando por aquí he visto 3 tipos de pineado distintos, empezando del centro hacia la esquina

1,2,3........13,14,15 (solo 15 pins)

16,15,1,2.....13,14

16,15,14.....3,2,1

y la numeración coincide con su función.

 🤔   Nadie que lo haya montado?
