GPS en Kenwood TM D-710

simplemente lo que hacen es sacar los +8v de la pata 2 del conector RJ45, y reducir con un 7805 hasta los 5v del GPS. Luego los datos del GPS en formato NMEA pasan al equipo mediante el jack de 3,5.
salu2

Hola:

Vale, gracias por la info, ¿lo llevas así en tu equipo?

De momento lo uso solamente en QTH, pero lo estuve mirando y no veo otra solución.
Otra posibilidad es alimentar el GPS a pilas, o traer un cable de la alimentación con +12, y reducir tensión con un 7805... Pero es un lío de cables que no compensa.

Como última alternativa es comprar un GPS OEM mini de los chinos SMD, y alojarlo dentro del frontal. Creo que hay un kit por ahí...

Existe otra posibilidad:

GPS:woohoo:

Hola:

Pues ya esta, en el cable que viene de equipo tenemos 10v, o sea que es sencillo alimentar el GPS, que es un GlobalSat BR-355 , el cual se consigue muy barato en ebay, una vez sacado de su caja es facil montalo en su nueva ubicación junto a la placa de C.I.

Todo metido en una caja reciclada de cargador Nokia.

Unas fotitos.

Te lo has currao!! si señor. Enhorabuena!!:woohoo:

Qué tal va el invento?, ¿cómo lo llevas montado en el coche?
73's

Hola:

EA1CDV escribió:

Te lo has currao!! si señor. Enhorabuena!!:woohoo:

Qué tal va el invento?, ¿cómo lo llevas montado en el coche?

Gracias Antonio, me ayudo el amigo EA4AQM. El GPS va "escondido" detras de la caratula, que va en una especie de guantera, va muy recogido, se podria poner pegado a la caratula con velcro, el GPS tiene una muy buena sensibilidad, ararranca muy rapido y no tiene problemas de señal aun estando muy escondido.

Cuando dejas el vehiculo te puedes llevar ambas cosas (caratula y GPS) sin problemas, pero puedes escondelo aun más y dejarlo fijo.

Si algún dia lo vas a poner en el movil te lo recomiendo, es una instalación muy limpia y te olvidas de las baterias, eso si, hay que tener especial cuidado identificar correctamente el positivo (2º pin) y masa (3 pin) que vienen del equipo.

En cuanto deje de llover le hago una foto instalado y la cuelgo por aqui.

Yo también lo tengo alimentado así, solo que tengo alojado el regulador de tensión en una cajita junto al cuerpo de la emisora dentro de la guantera. De esta cajita sale un cable para el frontal y el cable para el GPS que lo tengo fijo en una esquina del salpicadero.
El GPS es un Holux GM210 que en el mismo conector minidin lleva entradas/salidas tanto RS232 como CMOS-TTL.
Así es más cómodo. Cuando te bajas solo tienes que quitar el RJ y el Jack y te llevas el frontal sin más.

Hola:

Las fotos de la caratula y GPS...realmente el GPS va escondido destras del cabezal, solo "salio" para las fotos :laugh: :laugh:

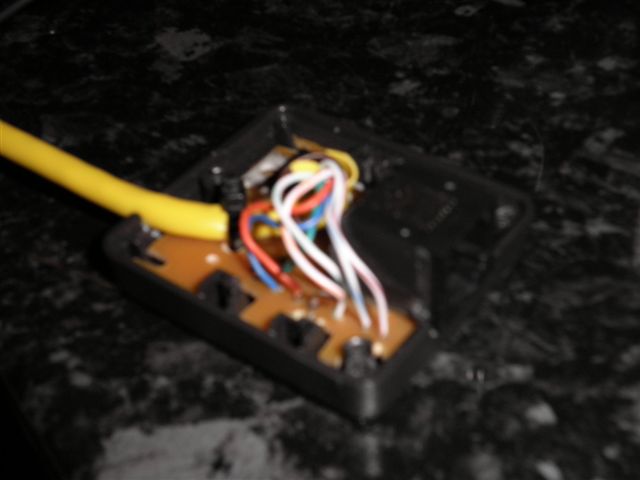

Como veis el cable que viene desde el equipo se conecta a la cajita donde hemos metido el GPS
Para sacar el cable del GPS hemos incluso aporvechado el pasamuros del antiguo cargador Nokia.
Tambien sale el cable (amarillo) que comunica con el frontal del equipo.

Gracias por las explicaciones Josetxu, me estoy pensando si instalarlo en el coche o no. El caso es que ha de estar invisible 100%, porque sino.... vuela!, ya sabes.
Un saludo y felices fiestas

Hola amigos,
quería aclarar al respecto del pineado, más que nada por evitar que alguien funda el equipo. Este tipo de operaciones son delicadas, hay que asegurarse de que está todo correcto antes de conectar, una mala conexión o corto dañaría el equipo...

Los pines son los que indico en el dibujo, la tensión son 10V y es necesario utilizar un regulador de 5V como comentáis. La ventaja del GPS de WT es el consumo que es inferior a 100mA. Esto es importante porque estamos añadiendo una carga adicional que no tiene por defecto el equipo y conviene tirar lo menos posible!

El conector dibujado es una extensión del que hay en el frontal, de forma que los dos conectores hembra se corresponden!! Al realizar el macho ha de realizarse con cuidado para mantener dicha extensión. En otro Post si queréis lo dibujo.

73

Buenas,

al final me he puesto a hacer un esquema de forma rápida...

la intención es dejar clara la solución completa

73. Víctor.

HOLA,

y para los valientes:

http://yo3hjv.blogspot.com/2010/01/oem-gps-inside-tm-d710-front-panel.html

73

Me podeis decir donde venden el green lahit si es que se vende en España gracias me interesa bastante este sistema pues me ahorraria tanto cable por ahi suelto.
