Globo

Buenas,

Prueba aquí

No es en Galicia, pero hoy en día los costes son los mismos desde un lugar que otro.

EA1FCH escribió:

Escribió:

Hola:

Estoy buscando un globo para hcer una antena vertical para 160m, donde se pueden conseguir en la zona de Galicia.

Muchas gracias.

Un saludo

en Ponteareas o Porriño hay una empresa de eso...solo me falta saber el nombre....

Justamente hay un colega en Italia que tiene unos para vender, te adjunto el aviso:

"Vendo palloni metereologici aerostatici nuovi ottimi per issare antenne filari 80 e/o 160 mt.
dimensione 6 mt. di circonferenza 60 euro + s.s.
dimensione 2 mt. di circonferenza 35 euro + s.s.

chi intenzionato puo' contattarmi via e-mail iz8edj@strangeradioteam.com

buoni dx a tutti"

Espero que los aproveches.

Saludos cordiales. Maximo. EA7FGJ.

Hola Pedro ,ten en cuenta que el helio es un gas que es bastante caro antes de comprar el globo , tambien podrias preguntar en algun centro meteorologico,enterate lo que te cuesta el gas.
Nosotros aqui en Santander hace tiempo hicimos una prueba con un globo meteorologico y el gas helio a traves de una gestion con el comercial de una empresa de gases nos regalaron la carga del mismo, si no no hubiera sido posible.

Un saludo Vicente EA1TI.

Hola
Prueba esto:
http://www.scientificsales.com/8237-Weather-Balloon-300-Grams-Natural-p/8237.htm

Aqui los tienes a puñados, buenos bonitos y baratos.

De todos los tamaños.
Lo caro del invento es el gas. En lugar de helio pide "balonal" es un helio menos puro, y más barato.
Es el que utilizan para inflar los globos en las ferias y fiestas.

Suerte
Juan Luis, EA5BM

Ahhhhhh Pedro
Se me olvidaba, no hace falta que sea demasiado grande para una antena de 160 con uno de 1 a 1,5 m de diametro vas sobrado.

Eso si, no te pases con el grueso del hilo conductor que al final pesa, y ponle algo para que ruede independientemente el globo del cable, al final acban por romper. Cualquier anilla doble de llavero vale.

Juan lUis, EA5BM

Hola,

Respecto al globo, ahora te mando un privado para conseguir uno gratis.

Lo del gas, es cierto.
Yo ya hice la prueba del globo. Tenía dos globos distintos. Compré 500 metros de hilo de cobre del de bobinar motores.
El gas... efectivamente, como ya te han dicho es helio y el balonal mas barato pero de menor poder de elevación al ser helio con menos pureza. Por lo tanto yo necesitaba helio puro.

Despues de mirar precios en varios sitios, en el que mejor me lo dejaron fue en, creo recordar era, Oximesa (está en la N-VI Espiritu Santo, La Coruña, frente a Norcontrol). Como el gas va en una botella de presión, ellos me prestaron la botella y yo pagué el gas. Fueron 30 euros, pero no recuerdo los metros cúbicos exactos, pero fue justo para dos globos.

Una vez llenado el globo, tiene bastante poder de elevación. Yo empecé a soltar cobre y subió unos 300 metros y aún subia más, pero tuve miedo de tropezar con los aviones...

Además del hilo de cobre fino, el globo lo sujetaba con cuerda de esa que es blanca plástica, que se usa para cerrar paquetes y similares. Es muy barata, ligera y resistente.

Eso si, busca un sitio libre de árboles, postes y similares, por que por poco aire que haya, el globo se te va para todas partes.

73, Máximo - EA1DDO.

Sobretodo el viento, si hay, y creo que allí teneis bastante puedes tener un cable de 200 metros totalmente extendido, pero a 3 metros del suelo, es decir mirando "pacuenca", siempre he leido que el experimento es divertido, pero que al final no sale a cuenta, ya nos contarás!!

Eduardo
EA3NY

Hay una versión económica de globo cautivo de helio...
son globos para las fiesta infantiles...

Este KIT "Balloon Time" o "Balloon Star", ofrece una serie de ventajas respecto a la botellas convencionales en gases de "clase L", para el ocio (fiestas), con Bombona desechable, se preparar en pocos minutos.

1.- El Envase-Bombona es desechable no retornable, un vez vacía podrá arrojarse a cualquier contenedor de envases.
2.- No requiere contrato de alquiler.
3.- Incorpora el Hinchador o Valvula automatica (abre presionando con el mismo globo).
4.- Por su escaso peso y la baja presión de envasado, puede ser usada por niños (siempre con la supervisión de mayores).
5.- Puede ser transportada en cualquier vehículo.

El kit completo incluye:
» Botella ligera de Helio de 0,32m3, unos 14 litros, (3 kg. de peso), con hinchador incorporado (Boquilla especial).
» 30 o 50 globos lisos de latex tamaño estandar de 23 a 30 cm. de diametro, con colores variados.
» Rollo de hilo mastro o cuerda para atarlos los Balloon (globos).

Nota: Los globos se mantienen elevados (en flotación) en tiempo maximo de 9 a 12 horas aproximadamente,
introduciendo un liquido (floi o hi-float) en los globos pueden flotar 8 días.

---

Ver video Globo-1 ... Globo-2

Balloon Time

Video de como se hacen los globos ?

---

video

---

- ¿Cuanto tiempo flotan los globos inflados con helio?
Los globos que más duran flotando son los de microfoil o de nylon también llamados de mylar por la capa de pintura metálica con la que son pintados. A nivel del mar flotarán de 7 a 14 días.
Los globos de Látex flotan en diferentes rangos: Entre mas grande es el globo, mas tiempo flotará. Existe un sellador que se coloca en el interior del globo antes de que este sea inflado y que cubre y sella la superficie interna del globo, que puede se utilizado para aumentar el tiempo de flotación a partir del globo de 9”
- Globos de 17,78 cm (7”) ..... 3 a 4 horas
- Globos de 22,86 cm (9”) ..... 9 a 11 horas .... o 12 horas con Hi-Float
- Globos de 27,94 cm (11”) . 12 a 15 horas ... o 3 días con Hi-Float
- Globos de 40,64 cm (16”) . 40 horas ............ o 5 días con Hi-Float
- Globos de 91.44 cm (36”) . 72 horas ............ o 6 días con Hi-Float

---
Mas info
- Balloon Star 20
- Balloon Star 10
- Balloon 93
- twenga
- Balloon Time 30
- Festival Balloon 30
.
.

Hola

Con los globo de aluminio o metálicos de microfoil (hoja de metal) la flotacion es de aproximadamente de 2 a 5 días

- ¿Por qué un globo de látex sólo flota por unas horas?
Los globos de látex inflados con helio sólo se quedan flotando por entre 6 y 18 horas. ¿Pero por qué? El helio está compuesto de átomos muy pequeños, lo cual facilita su escape por los poros del látex. Por otro lado los poros del látex son invisibles al ojo humano pero muy grandes para el tamaño de las moléculas de helio, causa por la cual se escapa fácilmente del globo y no puede permanecer dentro del globo por periodos prolongados.
Por eso los globos de látex inflados con helio no flotan por mucho tiempo. los globos “extras-A” son de una calidad especial de látex, es más densa que el látex normal y por eso los globos flotan por más tiempo que los de látex normal. los globos de látex con forma (ratoncitos, gatitos, corazones, etc.) son de una calidad menos fuerte y más porosa, y flotan por menos tiempo. Los globos metalizados no son porosos y se quedan flotando por días y ¡a veces incluso semanas!

- ¿Cómo se hacen los globos metalizados o de aluminio ([strike]mylar[/strike] o foil)?
Los globos metalizados se hacen con hojas finas de " fibra de nylon metalizado y poliéster/polietileno" cubiertos con pintura de aluminio delgado. Es mucho más costoso fabricar este tipo de globo, pero permite un sinfín de diseños y formas. También, como el aluminio es un elemento mas denso, es un material menos poroso, el helio no se escapa como en los globos de látex (pero sí se escapará con tiempo a través de la válvula de cierre de los globos), no son biodegradables, pero si se pueden reutilizar

Los redondos-aluminio estan bien, los de esfera-bola son mejores.

.

---

He visto unos vídeos de radio aficionados de Antena globo cautivo de helio...

---

160 Meter Balloon Antenna
K0RU, W9RNY, and W9SN with 3/8 wave vertical antenna for 160 meters.
207 ft long with 4 radials and tuner to feed the base. Worked great! ...

---

Mas Video en :
- KE5KUL (Perryton Balloon)
- AE5X
- VE2WMG
---

Mas info en:
- LU5EGY
.
.

Algunas Características del Helio:
* El Helio es un gas de gran presencia en la atmósfera solar (de ahí su nombre), y aparece en estado de trazas en la atmósfera terrestre. Sin embargo, puede residir en estado fósil en los pozos de gas natural de ciertos yacimientos petrolíferos de donde se extrae por perforación de las capas profundas del subsuelo (en regiones de Estados Unidos, Argelia, Polonia...).
El helio es un gas extremadamente ligero (densidad de 0,14) es aproximadamente 7 veces más liviano que el aire, y por tanto muy volátil; tiene una temperatura de ebullición muy cerca del cero absoluto. Es incoloro, inodoro, no inflamable y totalmente neutro. No tiene capacidad de soporte de vida.

* Modo de suministro del Helio; envases tipo Botellas, para el inflado de globos algunos utilizan Balonal, recomiendan que sea del grado “A” o publicitario, los cilindros de aluminio pesan 40% menos que los de acero.
• Suministradores de helio en España: Airliquide, carburos.
Tipo de Calidad del helio: Pura, N-50 o N-60 que cuesta el doble que N-50

• Medidas ..... Capacidad ... Peso
- Grande ...........: 9,1 m3 .... ?
- Mediana-2 ......: 5,5 m3 .... ?
- mediana-1 .....: 3,6 m3 .... 18 Kg. llena 250 globos de latex de 30 cm.
- Pequeña ........: 2,4 m3 .... ?
- Mini Bombona: 0,25 m3 (incluye boquilla de inflado)
Nota: Se necesita un "Adaptador" en la boquilla de la botella con una manguera en PVC que se conecta al globo o esfera.

[img size=325] &w=345&c=2[/img] [img size=100] &w=345&c=2[/img]

* Aplicaciones del Helio; Inflado de globos, detección de fugas o prueba de hermeticidad, reenfriar los imanes superconductores, en la manufactura de microprocesadores, electrónicos y fibra óptica ha incrementado el consumo mundial de helio. El gas también es usado en aplicaciones médicas y aeroespaciales.
• Se utiliza como atmósfera inerte de protección en soldadura (MIG, TIG, plasma), tratamientos térmicos y en producción de metales (titanio, zirconio). También se usa como atmósfera inerte en la soldadura de arco para metales ligeros tales como aleaciones de magnesio y aluminio que pueden oxidarse si la soldadura se realiza en presencia de oxígeno; el helio protege las partes calentadas del ataque por el aire.
• Se usa helio, asociado con oxígeno o aire, para crear atmósferas respirables en inmersión submarina.
• En personas con asma y otros problemas respiratorios también suelen utilizarse las mezclas de oxígeno y helio ya que su menor densidad y mayor fluidez facilitan la respiración, y en ciertas enfermedades de vías respiratorias.
• Por su capacidad de mantenerse fluido a bajas temperaturas, y su elevada conductividad térmica, es utilizado en criogenia, en aplicaciones especiales
de refrigeración y en enfriamiento de equipos industriales.
• En cirugía, se utilizan cabezas de helio ionizado en el tratamiento de tumores de los ojos, estabilizando o provocando la remisión de los mismos y para reducir el flujo sanguíneo en pacientes con malformaciones cerebrales.

* Materia de globos:
= Plásticos
- Politetrafluoroetileno (PTFE) ... Aceptable pero alta tasa de permeación.
- Policlorotrifluoroetileno (PCTFE) ... Satisfactoria
- Polifloruro de Vinilideno (PVDF) (KYNAR™) ... Satisfactoria
- Poliamida (PA) (NYLON™) ... Satisfactoria
- Polipropileno (PP) ... Aceptable pero alta tasa de permeación.

= Elastómeros
- Goma de peroil (isoperoeno - isopreno) (IIR) ... Satisfactoria
- Goma de nitrilo (NBR) ... Satisfactoria
- Cloropreno (CR) ... Satisfactoria
- Clorofluorocarbonos (FKM) (VITON™) ... Satisfactoria
- Silicona (Q) ... Aceptable pero alta tasa de permeación.
- Etileno - Propileno (EPDM) ... Satisfactoria

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

- He visto globos en formas de esferas o balon, hinchables grandes con helio (vuelo cautivo), para publicidad, están hechas de "PU" (Polyuretano) y "PVC" recubierto de uretano, se puede lograr sustentación a partir de 2,2 m. de diámetro y algunas tiene un inhibidor de rayos UVA para protegerlas de la decoloración causada por los rayos del Sol.

Para un uso prolongado en exteriores se recomiendan las esferas de material de "Nylon", esta esfera es de doble cuerpo e incluye una bolsa interior de Polyuretano para retener el helio y un cuerpo exterior de Nylon para dar una gran resistencia al conjunto, que combina una gran ligereza y flexibilidad con una gran capacidad para retener el helio (se trata de un material más resistente y duradero). Por otro lado, ambos materiales cuentan con una alta retención de helio por su mínima porosidad (tiene un espesor de 0.45mm), pueden ser reutilizadas.

Algunas esferas utiliza la soldadura por alta frecuencia estanca, de superior calidad a las soldaduras por calor o cola que tienen grandes perdidas de helio.
Otros hinchables de aire, utilizan doble costura y cosido de seguridad.

- Se recomienda la sustentación con vientos flojos o en calma para garantizar la seguridad, y algunos pueden soportan viento hasta 30 Km./h. (no pueden volar ciertos días debido a la climatología adversa) en vuelo cautivo (anclado al suelo, con Arnés en el globo para su amarre con cuerdas).
La altura de vuelo más adecuada para los hinchables cautivos es de 20 a 40 metros por ser la zona de más estabilidad, para que el hinchable no se vaya volando y se pierda.
- 1 metro cúbico de helio puede elevar 1 Kg. de peso en condiciones atmosféricas normales.
- El gas de su llenado es helio para que ascienda , no es peligroso ni tóxico, no inflamable, no es contaminante e Inodoro, y pueden permanecer elevados el tiempo que se quiera realizando con pequeñas recargas, las esferas que utiliza la soldadura por alta frecuencia estanca son de superior calidad a las soldaduras por calor o cola que tienen grandes perdidas de helio, algunos hinchables cautivos pierden a través de las soldaduras y los poros del material en torno a un 2-3 % semanal del contenido, siendo necesarias pequeñas recargas.
- El tamaño mínimo para que se eleve con helio es de 1,6 m. de diámetro fabricado en poliuretano (más ligero).

• La Sustentación o flotación del globo en el aire, es debido a la fuerza ascensional, su funcionamiento se basa en el principio de Arquímedes, a través del empuje ascensional que ejerce un gas más liviano o menos denso que el aire (su densidad es de 1,29 Kg/m3), sobre el interior de la envoltura del objeto (globo), este flota o se eleva y asciende, debido a que el globo esta lleno de un gas más ligero que el aire, por lo general el tipo de gas utilizado no es inflamable, que son:
- “Helio” tiene una densidad de 0,18 Kg/m3 y su precio es 3 veces mas caro que el “Hidrógeno”.
- “Aire caliente o atmosférico”, que al ser calentado aumenta su volumen (se expande), se dilata. Al dilatarse se hace más liviano, el aire caliente tiende a ascender y su lugar es ocupado por el aire frío ( aligera la flotabilidad del globo)
-“Vapor de agua” densidad de 0.804g/litre, que es significativamente menor que la de aire seco en condiciones normales. (varía del 0,1% a 5% según el clima).

* Gas utilizado he inflamable son:
- “Hidrógeno” que tiene una densidad de 0,09Kg/m3, ( la sustentación y su poder ascensional es un 8% mayor que la del helio ) , pero es extremadamente inflamable y puede explotar cuando se mezcla con aire u oxigeno y se acerca una fuente de energia, chispa, llama etc. el balance entre coste y seguridad se ha inclinado definitivamente por el uso del helio.
- En menor medida el “gas de carbón” utilizado en los días tempranos de la aerostación; es altamente inflamable.
- Tanto el “metano” como el “amoníaco” infrecuentemente usado debido a sus calidades cáusticas y elevación limitada, se han utilizado puntualmente en globos experimentales. (en globos de caucho o neopreno para sondeos verticales)
* Otros Gases Nobles son “neón”(densidad 0,8999 kg/m3), “kriptón”, “xenón”, el peso de estos gases origina una presión variable con la altura.

---

- Medidas de globos-esferas-balones-bolas
Diámetro m ··· Helio m3 ··· Capacidad de elevación (kgs)
· 1,8 m ············· ? ········ ?
· 2 m ·············· 5,2 ······· 2,3 kgs
· 2,2 m ············· 6 ········ ?
· 2,4 m ············· 7 ········ ?
· 3 m ··············· 14 ······· 6,4 kgs
· 3,6 m ············· 24 ······· ?
· 4,5 m ············· 47 ······· ?

Precios aproximados en zsantiago

---
Ver foto-1 ... foto-2 ... foto-3 ... foto-4 ... foto-5 ... foto-6 ... foto-7 ... foto-8 ... foto-9 ...
foto-10 ... foto-11 ...

---

Mas info en:
- Zsantiaga de Santiago de Compostela.
- DPInflatables de Barcelona.
- publize de Asturias.
- Carbarcelona de Barcelona.
- codis de Alicante
- AIRLAND de Torrelodones (Madrid).
- Eoloma de Madrid.

.
.Vapor de agua

Hola:

Gracias a todos por la ayuda, vamos a buscar por la zona de Porriño haber si encontramos la empresa en cuestión.

Un saludo

He visto en la web de
- http://www.roger-g4roj.webspace.virginmedia.com/BALLOONS.html
- http://www.roger-g4roj.webspace.virginmedia.com/HOME.html

http://musikadisco.com/videos/ver/reap-xl-b-launch-timelapse-wmv;3iOaS_49PEw

y comenta las antenas colgadas por globos aerostatos Helikites (Helikite Aerostat), pueden ser interesantes

concepto se llama Light Aerostat System del cual uno delos mejores ejemplos es el Helikite (STEALTH HELIKITES).
existen en diferentes versiones y es capaz de levantar cargas desde 7 kg en adelante en funciòn de la velocidad del viento. El helikite es una combinaciòn entre globo y volantin y se reporta que ha podido operar hasta en velocidad del viento de 70 mp.
Mayores referencias en Carolina unmanned Systems

http://www.youtube.com/watch?feature=player_embedded&v=g1L5rxareVA#!

http://www.youtube.com/watch?feature=player_embedded&v=3iOaS_49PEw

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

En la revista CQ Radio Amateur edicion Española, Numero 233, de Mayo 2003, en las paginas 14 a 20 hay un articulo muy interesante
con el titulo de Conjunto vertical para 160 metros soportado por globos, por W3CRI, K0DI, KS4IS.

:::::::::::::::::::::::
- web relacionada
· http://www.tcomlp.com/total-systems-capabilities/design/

---
73

Hola

video de en la punta de la antena de cable, conecto el balón fue de carga el gas helio, operación de movimiento se lleva a cabo directamente a continuación. Se trata de una operación de movimiento en 7MHz rastro FujiwaraMiya Kashihara, Nara Prefecture.
Hubo un fuerte viento del oeste alrededor de mediodía 03.06.2013 algo.
Antena montada en el techo del vehículo ferroviario de la fuente de alimentación, el nivel estaba cerca temporalmente, había aproximadamente 30 grados a 75 grados.
Se celebró en la ciudad de Katsuragi 03/03/2013, durante el funcionamiento del público en el torneo rama JARL Nara, globo situado a unos 90 cm de diámetro, se utiliza.
Cuatro días habían pasado desde el momento de la compra, no estaba desinflada.

- - -

En la WEB de JH1GVY tiene información de una antena vertical para la banda de 160 m (top Band - TX en 1821.2kHz) de una longitud de onda (40 metros) sujetada con un globo (con gas de helio (He) y con radiales elevados, experimentando con 90 cm (3 pies) de diámetro en globo para λ/4 y λ5/8 (altura 100 m)con cable de AWG28 (0,12 mm).
- http://www003.upp.so-net.ne.jp/JH1GVY/balloon4.html&rurl=translate.google.es&usg=ALkJrhgb9MdlgZMutNkThzD49O7bPIL1i A" class="bbcode_url">Calculado de flotabilidad de la antena GLOBO (balón-esfera)
- http://www003.upp.so-net.ne.jp/JH1GVY/ant-filter.html&rurl=translate.google.es&usg=ALkJrhgZRLqEqci1yofB8Fes_yQhfd9cw g" class="bbcode_url">filtro de la antena eliminar la interferencia de los organismos de radiodifusión
- http://www.topbander.com/160mtxant.htm&rurl=translate.google.es&usg=ALkJrhhVcOv3vxI15Le7UwusBfzzea_Wjw#je1spym v" class="bbcode_url">Informe resumido de antena 160m TX
- http://www003.upp.so-net.ne.jp/JH1GVY/ant-.html&rurl=translate.google.es&usg=ALkJrhijd5tU_fuxHr53s1-Sz_uzbjpmv g" class="bbcode_url">Diferestas características de antenas
- http://www003.upp.so-net.ne.jp/JH1GVY/harmo.html&rurl=translate.google.es&usg=ALkJrhgYdoiSdF7c84p3U3Y3n0PfKCcSTQ#dual-mod e" class="bbcode_url">
El funcionamiento de los armónicos en las antenas

:::

-

----

[img size=350] [/img]

---

---
Cable de alambre de aluminio desnudo, de 1,5 mm de diámetro que la pérdida de 0.9dB aluminio, para la banda de 160 m

---

---

---
Plataforma giratoria

---

.
.
.

Hola,
Carambas Carlos, vas bien informado !!
Un aporte : http://www.qsl.net/g4vgo/
Una nota: entre globo e hilo conductor convienen algunos metros de hilo aislante para separar el globo de posibles efectos corona.

..y una pregunta: qué clase de radiales se emplean en esta tipo de montajes ?
Saludos,

Hola,

Carlos cuando se pone... no hay quién le pare.

Respecto a los radiales. Si lo que se levanta es una vertical, lo más comodo serían un par de radiales elevados. Si no, los típicos radiales por el suelo.
Si lo que se levanta es un dipolo, delta, cuadro, etc. NO necesitará radiales.

Muchas gracias, Carlos, por toda la información.

Felices Fiestas.

73, Máximo - EA1DDO

La actividad especial de HS72B en el año 2004 en Tailandia

Usaron una antena vertical sujetada con un Globo para la banda de 160m (Topband) de 3/8 de onda, con 12 radiales.

[img size=500] [/img]
The 3/8 lambda 160m antenna hanging on the balloon and the Titanex V80 vertical for 80m

---

[img size=500] [/img]
Brian, G4ODV, and Robin, WA6CDR, preparing the helium balloon for the 160m antenna

---

[img size=500] [/img]
14 cubicmeters of helium for the 160m balloon antenna

=======================================================================================================================================================================================================

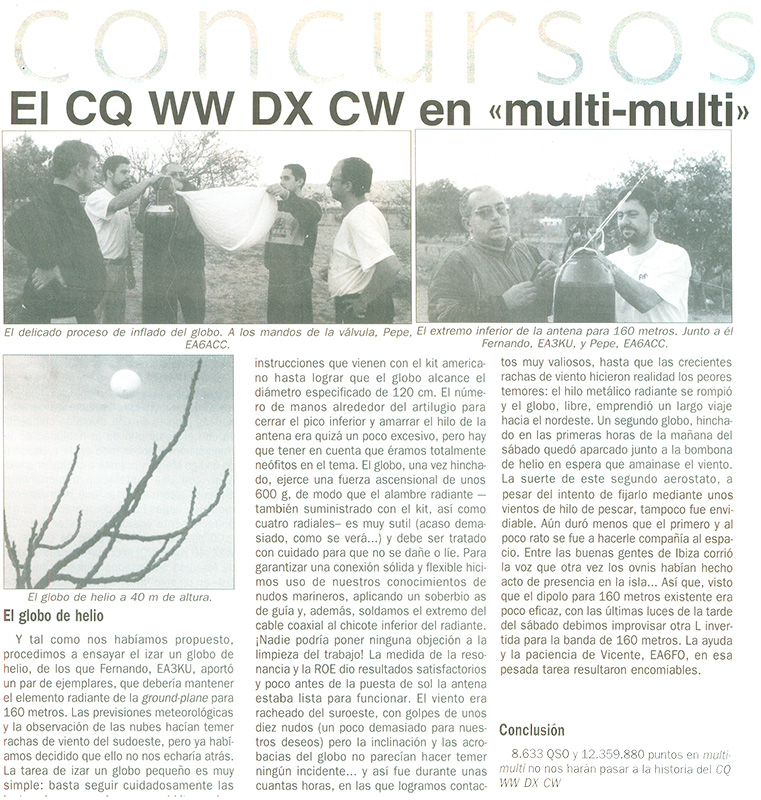

Este montaje me recuerda al utilizado en el concurso "CQ WW DX CW en multi-multi del año 1997"
utilizando el indicativo de EA6IB en Ibiza (EA3KU, EA3DU, EA3ALV, EA3AIR, EA3GGO, EA3AJW,
EA3AKY, EA5FW, EA5WU, EA5BM, EA5KK, EA6PZ, EA6FB, EA6FO, EA6ACC).
En la banda de 160 metros utilizaron un globo de helio de 120cm, que levanto un hilo de un cuarto de onda,
ejerciendo una fuerza de ascencisional de unos 600 g. utilizando 4 radiales elevados.
(Texto entresacado de la revista CQ Radio Amateur edición Española, Numero 170, de Febrero 1998,
entre las páginas 65 a 68 hay un articulo muy interesante con el titulo de Concursos en Multi-Multi.

- - -

Saludos.

Ver WEB de G1EXG Jonathan Hare
Antenna for the 80m band using a Helium (He) Verticalballoon
antena vertical para la banda de 80 metros con un helio (He) con balón
Mas Informacion AQUI

La idea - El globo proporciona ascensor para llevar a la antena de alambre en el aire

---

Arriba: imagen y el diagrama de la ATU utilizan para hacer coincidir la vertical para el receptor de

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Este montaje me recuerda al utilizado en el concurso "CQ 160 meter DX CW" enero de 1998" por AD4ES,
publicado en la revista CQ Radio Amateur Edicion Española, Numero 176, de Agosto 1998,
entre las paginas 43 a 47 hay un articulo muy interesante con el titulo de
"Una antena de onda completa para 160 metros sostenida por globo" , por K9ES y AD4ES.

la antena fue de onda completa de 1/2 (38,7m vertical) + 3/4 (116,4m horizontal) sin radiales, en el extremo final del cable se
le soldó un aro-sombrero anticorona de 12,7cm de diámetro en hilo de cobre rígido de 1,5mm, para evitar la elevada potencia
(de 2300 Vpp , 12 A rms) que aparecería en el extremo de la antena de onda completa, distribullendo esa tensión
alrededor del exterior de aro, no en la punta final, lo que puede producir chispas, ver esquema),

en la base podría tener una impedancia de 4.400 ohmios y utilizaron un acoplador de carga que podía variar de 1000 a 5000 ohmios, dependiendo de la inclinación de la antena... con un "condensador de vació de 4000 pf 5 Kv" y una bobina de 29,2 cm de longitud y 5,04 cm de diametral con hilo de 1,5mm de diámetros, espaciado 16 espiras cada 10cm.

:::::::::::::::::::::
- web relacionada;
· http://www.hard-core-dx.com/nordicdx/antenna/special/baloon.html
· http://www.scientificsales.com/SearchResults.asp?searching=Y&sort=13&search=weather+balloons&show=100&page=2
· http://kaymontballoons.com/
· CQ-Contest archivo
· http://www.tcomlp.com/total-systems-capabilities/design/

- - -

73.

Hola

He visto que con 2 globo de aluminio o metálicos de microfoil (hoja de metal)
en la Web de VK5ZVS
Se puede experimentar algo provisional con las antenas verticales largas...

---
Video de
160 m Balloon Dipole Project - Part 1 de OZ0KY & OZ1XJ
Están experimentando con un globo de dipolo de longitud de onda OZ5E de 3/8 para 160 m...

---

A helium balloon supported antenna tethered and fed by a surface wave transmission line provides more than 40 dB increase in signal strength of amateur radio communications. This is essentially the same presentation given by N6GN at ARRL Pacificon in October 2011. Related SWTL projects & theory in upcoming ARRL QEX series.

::::::::::::::::::::::::::::::::

ideas para ovales globos cometa.

::::::::::::::::::::::::::::::::

Información relacionada en:
- http://balloonkits.com/
- http://handley.org.uk/fzz/?page_id=66
- http://publiclaboratory.org/node/54/revisions/171/compare

---

Chao.
