Estoy intentando poner en marcha una fuente de alimentación integrada y encapsulada de 5 voltios 1Amp. Se trata de fuentes conmutadas, he utilizado una Hi-Link HLK-5M05 y una RS. Las hojas de datos recomiendan colocar un Varistor en paralelo con la entrada de CA. El la tensión de varistor recomendada es 320V. He cometido el error de colocar un varistor de 35V (le faltaba un 0) y en la prueba de humo la fuente se ponía en corto. He probado con otro varistor 10D561K y no se pone en corto pero no saca tensión y es por el varistor porque sin él saca los 5V.
Los montajes recomendados incluyen un filtro con una inductancia de 33mH y algún otro componente difícil de encontrar para evitar las EMI.
Me pregunto si el varistor es imprescindible y también me pregunto si hay colegas con experiencia en este tipo de fuentes, me refiero a las encapsuladas para 5V.
Tengo problemas de espacio aunque como último recurso utilizaré una fuente comercial aunque es un derroche, ya el trafo más pequeño es de 6V, lo que gasto en calor un 30% de la energía generada.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
Inició el tema
* De los varistores (recomendables): mejor 3 en triángulo (entre fase-neutro y entre cada uno y tierra)
* De los filtros (recomendables):

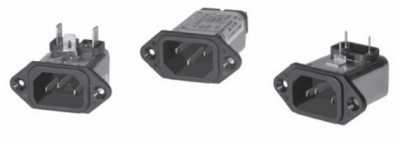

- Los hay con el enchufe integrado (ver foto): medidas típicas 4(l) x 3(a) x 2(h) cm, DELCON (fuente de alimentación de PC viejo)
- Los hay comerciales (pequeños): Ejm. buscar en RS-Amidata "Filtros para Línea de Alimentación", 250 V & 0.5 A
- Se puede improvisar con 3-5 espiras en 2 tubos de ferrita DELCON (una para fase y otra para neutro)
Más opiniones: https://www.ure.es/foros/postid/395086/
Y hasta aquí puedo escribir...
... no quiero que lo pasen a "hasuntos hinternos". 😠
73 de Manolo.
Muchas gracias Manolo, es una buena ayuda.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
Inició el tema
Hola, Enio
Te he puesto un correo a la dirección que figura al QRZ.
Saludos cordiales
JuanJo
Gracias Juanjo, a lo dicho. Muchas gracias.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
Inició el tema
El varistor en paralelo con la entrada es simplemente para protección contra sobretensiones, pero debe funcionar perfectamente sin él (dices que lo hace). ¿No lo estarás intentando poner en serie?
Javier Muriedas
Ya está resuelto. Me equivoqué de varistor y coloqué uno de 36V en lugar de 360V, (sólo un 0 de menos!) Ya he montado la fuente y funciona perfectamente. Le he colocado dos condensadores a neutro en la entrada de alterna y estoy esperando un filtro LCM para prevenir radiaciones.
Muchas gracias.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
Inició el tema
