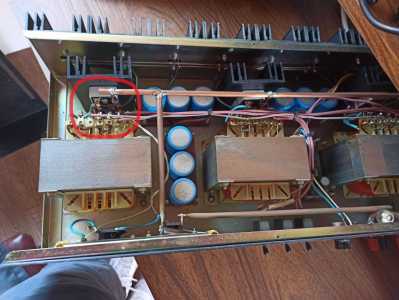

al hilo del mensaje anterior hace 2 semanas también cayó mi antigua fuente lineal de 50A, un pedazo de bicho que debe pesar como yo, el caso es que también empezó funcionando bien pero a la semana una noche vi rápidamente que salía humo, así que la apagué, quité la tapa la volví a enchufar y averigüé de donde salía ese humo, total, que tuve que comprarme otra fuente. ¿alguien sabe quien puede repararla? me da mucha pena porque además de estas fuentes ya casi ni se ven y le tengo mucho cariño porque funcionaba muy bien, es como un mercedes a un dacia. Paso fotos de la fuente y de donde salía el humo, el transformador está intacto por lo menos a la vista.
Saludos
Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

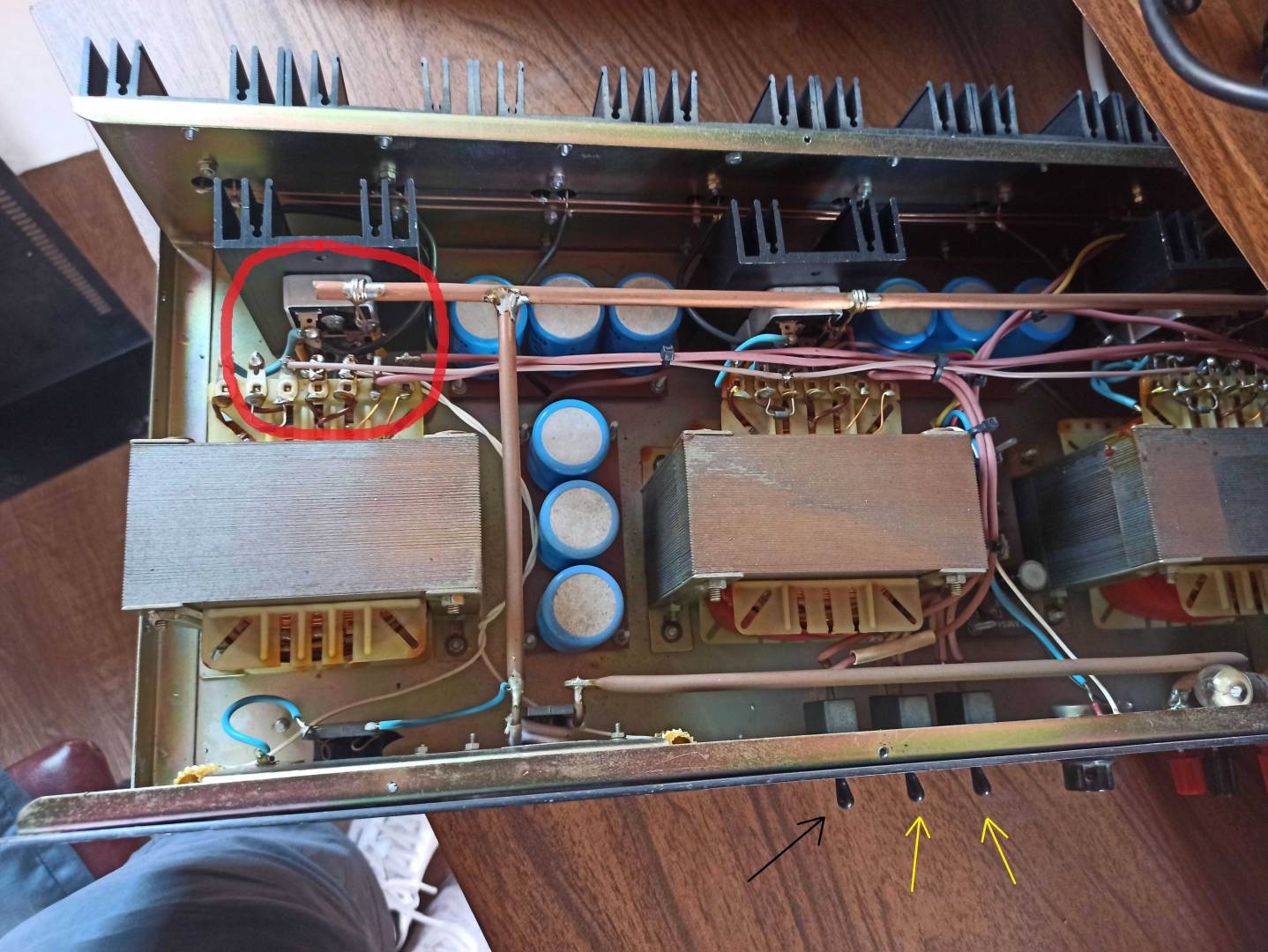

lo primero que voy a hacer es ver bien de donde sale el humo, si es del puente voy a desconectarlo y como tiene 3 transformadores probar si tira con los otros dos como comprobación, si funciona pues cambio el rectificador, si no funciona... pues no quiero meterme en camisas de once varas, así que ya contaré, en la foto que he mandado adjunta se ven 3 conmutadores, puedes verlos también en las fotos de mi mensaje anterior, el primero enciende la fuente, los otros dos, flechas amarillas...... no me acuerdo que conectaban, vamos, que ni puta idea de lo que hacen, algún milagrito de que pueden hacer??, he buscado esquemas de la fuente pero como no pone el modelo...... ni he encontrado foto en internet.
Por cierto, es la clase A y B, no la C, y lo único que lleva igual es el bloque motor, desarrollado por Renault en colaboración con Mercedes, pero no me lo compares con los motores de gama media y alta de Mercedes, fuente oficial de un amigo de la infancia que lleva toda la vida trabajando en Mercedes Alemania, en una de sus centrales.
Saludos.
Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.
Yo no daría un céntimo por que todos los trobo azules esos (electrolíticos) después del tiempo que dices que tienen, y más sin usar, sean capaces de mantener ninguna carga. Además en alguna foto se aprecian deformidades bastante notables.
Tengo una fuente parecida, de la misma cosecha pero de otro fabricante, más modesta y el problema era (entre otras cosas) ese. También la funda aislante de algunos cables estaba quebradiza. añádele un calentón y si la emisora no corta no sería raro que acabaras con humo.
Total, que la fuente funcionaba aparentemente bien hasta que le pedías cierta carga, caía el voltaje, aumentaba el amperaje y la emisora se desconectaba sola.
a ver ya pensé que pudiera ser algún electrolítico y de ahí que produzca algún efecto sobre otro componente y que salga humo de ese componente, pero que estén deformados...... te puedo decir que ninguno, quizás veas alguna deformidad por la foto con el móvil pero los condensadores no están deformados.
Lo de los cables no se, pero se ven bien conservados.
Y tercero, hasta que salió humo el equipo no se cayó en ningún momento, ni incluso cuando salió el humo.
Saludos.
Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.
Así se veían los condensadores antes de desmontar mi fuente, aparentemente bien.
Así resultaron estar después de desmontarlos de la placa:
deformes a causa del dieléctrico seco, ninguno estaba en corto, pero no tenían ninguna capacidad de carga.
No digo que tu problema sea este, pero un condensador de este tipo, sin usar durante mucho tiempo y con esta edad tiene muchas papeletas de estar para retirarse.
Luis, si no estoy equivocado... esas deformaciones las hacían algunas marcas (Trobo) de fábrica para aumentar la capacidad al comprimir las placas.
si, el "envoltorio" tiene unos huecos circulares que se aprecian en alguna foto que -creo- son eso que dices, estos están bastante pronunciados alrededor de esos huecos al haber colapsado sobre sí mismo... Estos Trobo de 4700µF eran - entonces - muy populares en pedales de guitarra y otros aparatos del estilo y por lo que sé son una avería habitual...
Luis, si no estoy equivocado... esas deformaciones las hacían algunas marcas (Trobo) de fábrica para aumentar la capacidad al comprimir las placas.
Pues NO.
Eso se hacía para dar holgura mecánica para permitir que se hincharan sin explotar. Por lo menos esa era la idea. Si os fijais al lado de los contactos hay un agujerito. Eso es una vávula de presión. Cuando la presion supera un límite después de hincharse, "peta" por ahí. Sino serían MUY peligrosos.
No se si alguien ha visto explotar un condesador girado de polaridad de 1000uF, pues inmaginar esto. Son Bombas. Y pueden hacer daño. De ahi las medidas de seguridad.
Sólo que te equivoques en uno al montarlo, que puede pasar, BOOOOOOOOMMMM!, al cabo de unos segundos, o minutos, depende..... SI ya uno de 1000uF a 25V te pega un susto del "copón", pues estos no veas. Y si polarizas mal toda la placa, menuda traca!!!
Lo suyo es probar ahora trafo + puente a ver si sale humo y/o hay calenturas. Si nó, pués a cambiar capacidades se ha dicho.
Y esta usa esos condensadores, pero los TROBO Rojos(profesionales) de 100.000uF/63V que se usaban en fuentes de 30, 40 y 50A, eran cómo botes de Cocacola, llevaban un plisamiento en la carcasa y vávula. No me quiero inmaginar, lo que pasaría sinó......
Sólo que te equivoques en uno al montarlo, que puede pasar, BOOOOOOOOMMMM!, al cabo de unos segundos, o minutos, depende..... SI ya uno de 1000uF a 25V te pega un susto del "copón", pues estos no veas. Y si polarizas mal toda la placa, menuda traca!!!
Hace un tiempo acompañé un amigo (qepd) que se dedicaba a la reparación de campo de SAIs y radioenlaces en una de sus rutas; paramos en un centro comercial porque una de sus instaciones estaba dando problemas y durante la inspección reventaron dos condensadores "gordos" según él. Estuvo unas horas sordo de un oído, también apareció una patrulla de la policía que pasaba por allí pensando que era otro tipo de suceso. Hacen mucho ruido.

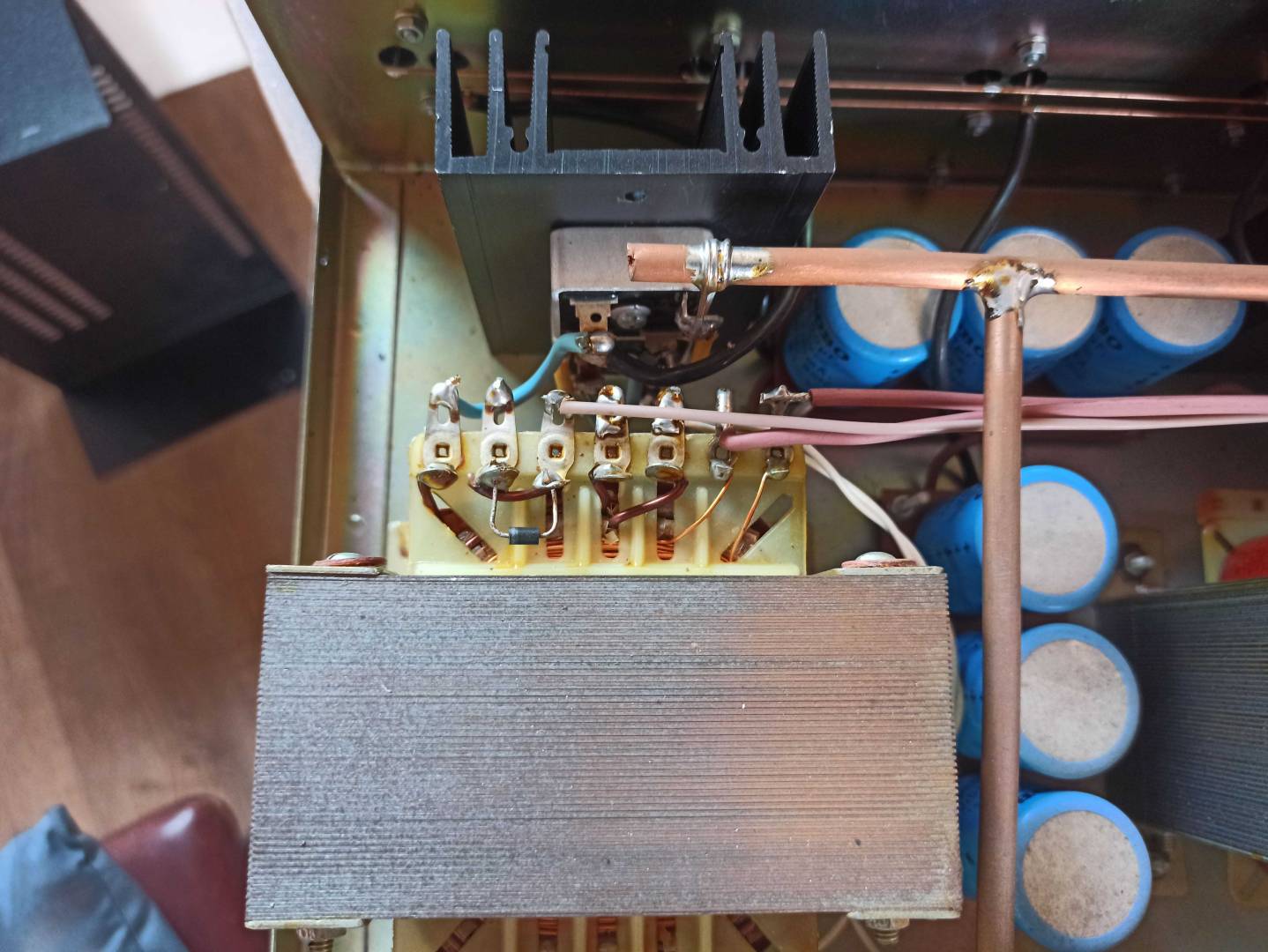

bien, he vuelto a abrir la fuente y ya se exactamente de donde sale el humo, justo a la entrada del puente, que por cierto, son 2 puentes por trafo. El humo sale de este cable entre el trafo y el puente:

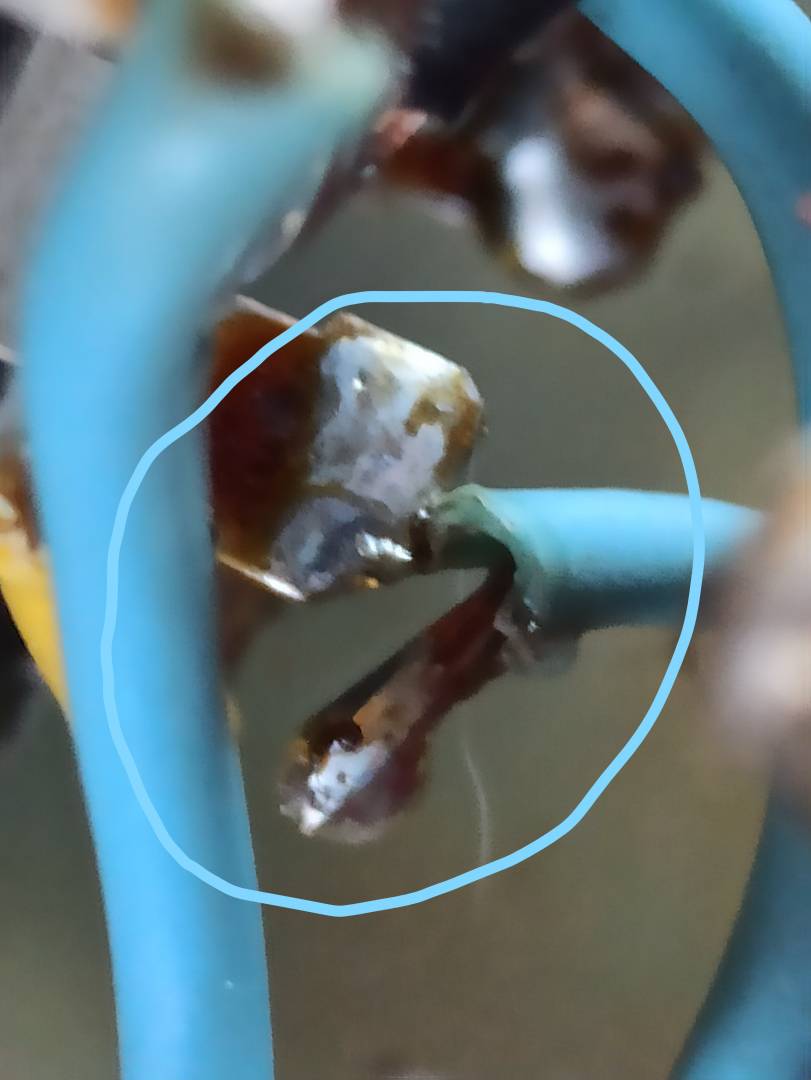

Exactamente de este cable que se ve pelado y algo quemado:
Lo curioso es que repasando conexiones y viendo toda la fuente me he encontrado también con esto en el trafo de la derecha:
Un cable suelto pegado a la funda de otro, lo he tocado con el destornillador y si, estaba suelto:

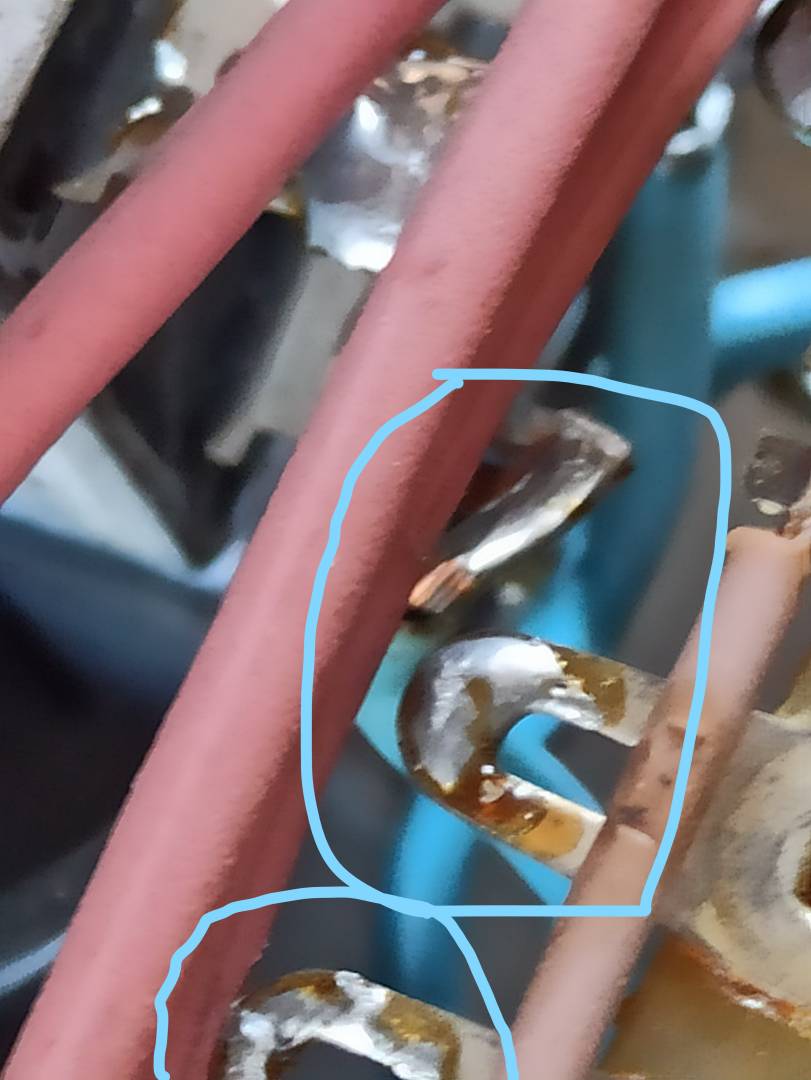

Lo veis en el circulo de la izquierda, suelto (debe ser del terminal que hay a su derecha), pero además, en el circulo de arriba a la derecha también hay otro terminal suelto que debe haberse soltado del terminal del trafo que hay justo en el circulo de abajo, en concreto este:
el circulo de arriba. Respecto a los trobos pues si, me he fijado con mas detalle y habría que comprobarlos porque están algo abollados o deformados, así que visto lo visto y que yo no tengo las herramientas necesarias para X comprobaciones..... pues necesito algún técnico que pueda pegarle un repaso a fondo y repararla, ¿sabéis de alguno de confianza y que pudiera hacer el trabajo?, lo agradecería enormemente ya que estoy enamorado de esta fuente.
Gracias de antemano y saludos.
Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.
bien, he vuelto a abrir la fuente y ya se exactamente de donde sale el humo, justo a la entrada del puente, que por cierto, son 2 puentes por trafo. El humo sale de este cable entre el trafo y el puente:
Exactamente de este cable que se ve pelado y algo quemado:
Lo curioso es que repasando conexiones y viendo toda la fuente me he encontrado también con esto en el trafo de la derecha:
Un cable suelto pegado a la funda de otro, lo he tocado con el destornillador y si, estaba suelto:
Lo veis en el circulo de la izquierda, suelto (debe ser del terminal que hay a su derecha), pero además, en el circulo de arriba a la derecha también hay otro terminal suelto que debe haberse soltado del terminal del trafo que hay justo en el circulo de abajo, en concreto este:
el circulo de arriba. Respecto a los trobos pues si, me he fijado con mas detalle y habría que comprobarlos porque están algo abollados o deformados, así que visto lo visto y que yo no tengo las herramientas necesarias para X comprobaciones..... pues necesito algún técnico que pueda pegarle un repaso a fondo y repararla, ¿sabéis de alguno de confianza y que pudiera hacer el trabajo?, lo agradecería enormemente ya que estoy enamorado de esta fuente.
Gracias de antemano y saludos.
Hola,
La avería parece provenir de esas soldaduras frías. Resueldalas y prueba.
Repito que las deformaciones de los condensadores, son hechas en fábrica para evitar explosiones.
Resuelda, y prueba. Lo más sencillo.
Si lleva dos puentes, es fácil que la corriente de consumo pasase sólo por uno, si es que el otro estaba desconectado.
Por eso preguntaba si el humo salía siempre, con la fuente en reposo o sólo con consumo.
A ver, soldé los terminales sueltos así como repasé soldaduras frías y nada, le pasa lo mismo o peor, la fuente siempre la he probado en reposo, en fin, he encontrado un técnico de la época aquí en Águilas que me la va a mirar, interesante el taller y equipos de medición que tiene, he visto circuitería encima de la mesa de trabajo y super limpios, así que voy a confiar en él, por cierto viendo y buscando referencias de los puentes (si es que el problema viene de ahí) no los encuentro por ningún sitio, son de la marca RG, los B40-10, encuentro referencias de los 5010 y 3510 pero no de los 4010, ¿alguna alternativa?
Saludos
Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.
La nomenclatura del puente rectificador se refiere a corriente y tensión de servicio máxima. En el caso del que tú tienes (4010) soporta una corriente máxima 40 amperios y 1000 voltios. Los dos primeros dígitos indican corriente máxima, los dos últimos tensión máxima admisible (en centenares de voltios).
El 5010, soporta una corriente máxima de 50 amperios y una tensión de hasta 1000 voltios. El 3510, 35 amperios y 1000 voltios.....
Por lo que podrías sustituirlo por cualquiera que pueda soportar una corriente y tensión máxima, igual o superior al que tienes instalado.
