Nadie tiene una placa Grelco CF30 o mas moderna montada en su fuente y le puede sacar unas fotos decentes y medio encuadradas de los componentes y de las pistas? Y medirla para luego ponerlo todo a escala en el programa de diseño.
Esto de la ingeniería inversa no funciona si no hay especímenes a estudiar...
73 de Xavi - EA5ZF
ea5zf at amsat dot org
Hola si tienes el esquema y lo pasas te podria hacer el diseño de la PCB y te lo mando en PDF.
73, Pedro.
Mi hijo me hace profundamente feliz
TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!
Gracias por contestar y ponerte a disposición.
La placa Grelco CF30 es esta: https://www.ure.es/foros/tecnico/fuente-grelco-1330-m-30-40a/paged/2/#post-351899 aunque en estas fotos se ven unos cuantos cables tanto del potenciómetro externo que controla la tensión como de un circuito que alguien le montó entre el BC547 que controla al BDX53C ¿? supongo que para controlar que no tenga sobretensiones (control crowbar).
El esquema creo que es este: https://www.ure.es/foros/tecnico/fuente-grelco-1330-m-30-40a/paged/2/#post-351997
Es el mas moderno de los dos pdf del mensaje. https://www.ure.es/wp-content/uploads/wpforo/attachments/2177/1402-FONTDE30A-GRAELCOFA1993-1.pdf
Pero ahora mismo aunque mis ansias vivas me dicen que siga fusilando la placa CF30 para la posteridad, te voy a pedir stand-by.
Esta semana recojo de Correos un regulador chino por negativo con un LM337 y voy a ver si me sirve para sustituir el circuito estropeado y por otra parte he hecho por unos 6€ unas placas PCB en jlcpcb.com del regulador por negativo de la fuente Jesiva que también es de 30-40A y en cuanto me lleguen, mecanice y monte veré si no me he equivocado y funciona también.
https://www.ure.es/foros/tecnico/fuente-grelco-1330-m-30-40a/paged/2/#post-352037
Si funciona pondré a disposición de la comunidad los archivos Gerber de la PCB por si le hacen falta alguna vez a alguien.
La técnica utilizada: fotografiar, corregir encuadre y perspectiva, poner a escala y copiar la placa, pads y pistas tal cual aparecen.
La placa sería esto mas o menos https://prnt.sc/u7nvum
73 de Xavi - EA5ZF
ea5zf at amsat dot org
Os dejo el esquema con Proteus, yo la modifique y le puse un rele de 40A de protección para cuando se cruza uno de los transistores no lleguen los 26Vcc a los bornes.
En cuanto pueda cuelgo el pcb.
Tened en cuenta la tensión de entrada es 163Vac x 1,41 = 230Vac.
Un saludo.
EA3HIM Xavier
Os dejo el esquema con Proteus, yo la modifique y le puse un rele de 40A de protección para cuando se cruza uno de los transistores no lleguen los 26Vcc a los bornes.
En cuanto pueda cuelgo el pcb.
Tened en cuenta la tensión de entrada es 163Vac x 1,41 = 230Vac.
Un saludo.
EA3HIM Xavier
Veo que has puesto como rectificadores el 1n4004, imagino que será sólo a efectos de simulación porque ese diodo es de 1A, para los 30/40A de la fuente se quema.
Saludos
Si, el primero que encontre.
Protección sobrevoltaje salida 13.8VCC
Bueno, ya he recibido alguna plaquita de las chinas que pedí y no todo es malo...
He estado trasteando con esta:
https://es.aliexpress.com/item/4001078206166.html?spm=a2g0s.9042311.0.0.274263c0Pkl9sH
y para lo que necesito me sirve. La conectamos a la salida de la fuente y monitoriza en su modo U-3 el voltaje de salida, le he programado que a mas de 14.5VCC dispare el relé y eso precisamente es lo que hace.
Mientras la fuente esté por debajo no interviene, pero en cuanto llega a ese valor, activa el relé, con lo que si le conectamos la entrada 220VCC de la fuente a su relé, nos va a interrumpir el funcionamiento no dejando que le llegue la sobretensión a los equipos conectados o bien se podría hacer que el relé controlase la carga CC.
Con esto lo que controlamos no es que el regulador falle sino mas bien que alguno de los transistores 2N3055 falle, dejando pasar el voltaje desde el condensador directo a la salida CC.
Se podría provocar que la fuente fundiese un fusible o algo parecido, pero creo que yo lo voy a dejar así, como mucho ponerle un zumbador para que avise.
Su precio unos 3.5€ portes incluidos.
73 de Xavi - EA5ZF
ea5zf at amsat dot org
@ea5zf Javi si me la pasas comprobaré transistores y diodos que seguramente sea algo de eso

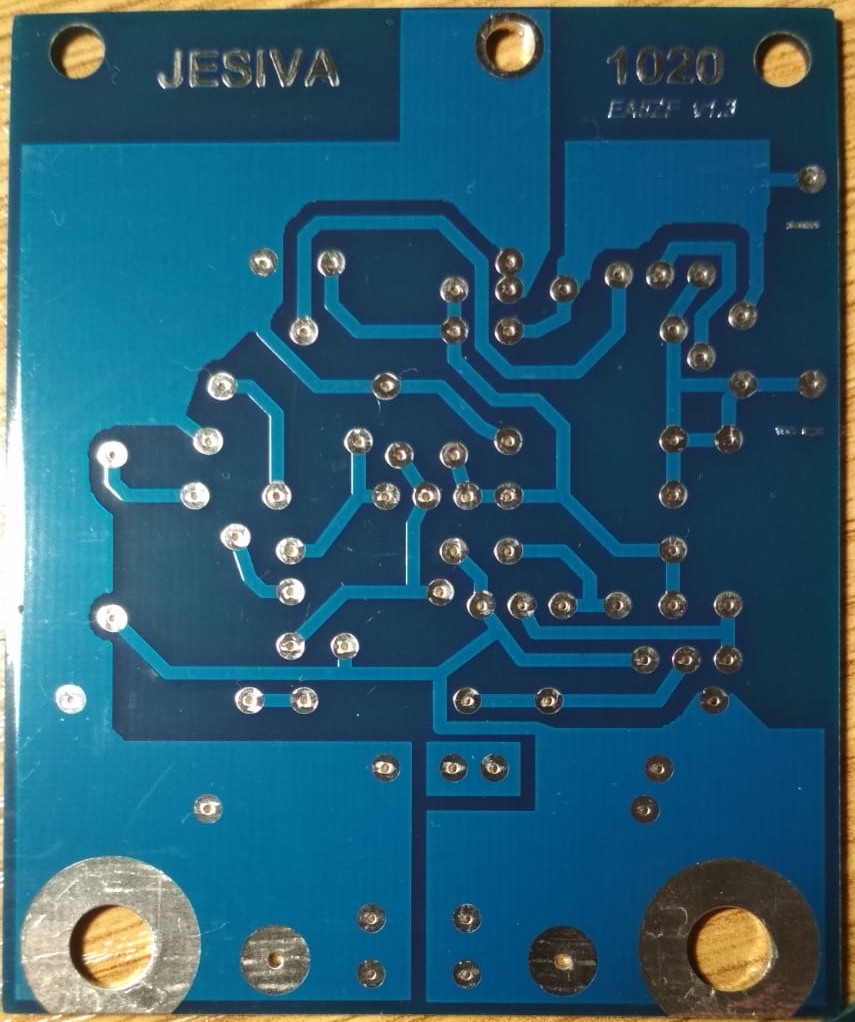

Ya he recibido las plaquitas de China, la verdad es que están muy bien para lo malo que soy yo en estos temas. Y para el precio que cuesta hacerlas y traerlas.
Como siempre me equivoco... he metido la pata en el diámetro de los agujeros de los pad y esta tarde estoy rehaciéndolos con el minitaladro que me ha dejado EA5FNV Manuel.
Si no me he equivocado al copiar las pistas y consigo meter los potenciómetros de 2k2 (que los he pedido demasiado grandes de tamaño... y luego dicen que el tamaño no importa) en la placa o al menos poner los antiguos, esto debería funcionar.
Tengo por temas de fiestas patronales un par de días libres y voy a dedicarme un rato a ello.
Gracias a todos por ayudar, 73 de Xavi.
73 de Xavi - EA5ZF
ea5zf at amsat dot org
Indicar que la placa china ha funcionado 100% correctamente y que tras montar los componentes la fuente ya tiene su regulador original Jesiva (Grelco) funcionando.
Ahora le mecanizaré el protector de sobrevoltaje y a marchar...
Ahora estoy devolviendo el provisional a la fuente Grelco de 7-10A y a ponerla otra vez operativa.
Gracias a todos, tema solucionado al menos para mi.
Lo de las PCB chinas una pasada, no sé como pueden hacerlo BBB (bueno, bonito y barato). Es mejor darles el diseño y que te hagan la PCB que insolar, atacar, agujerear, etc.
73 de Xavi - EA5ZF
ea5zf at amsat dot org
