FUENTE GRELCO 1330 M 30/40A

O yo tengo la cebolla atascada o tu montaje está diseñado para quemar algo, lo que menos aguante.

Supongamos que la tensión primaria de la fuente es de 20 V (se supone que fijos), el regulador negativo de -12 V va a polarizar la base de los 2N3055 con una tensión fija de 8 V (20-12) con respecto a los emisores, los transistores van a conducir todo lo que puedan y aplican los 20 V a la carga.

Angel,  electrónica no sé, por eso pregunto...  Yo no se que hay que meterles o que hacen realmente los transistores.

Por lo que habia visto pensaba que había que meterles -12v aproximadamente referenciados al positivo en sus bases y ellos conducían, siendo corregido este voltaje por el regulador para ajustar la salida a lo deseado.

Bueno. Ahora ya tengo mas dudas que certezas. Al final pediré a un ea8 que creo que tenía un dibujo de la placa, la insolare o dibujaré y pediré a China y montaré lo mismo que tenía sustituyendo a la dañada.

Rescato de un mensaje en otro hilo del foro, es de EA3IO:

Este tiene entrada, salida y ajuste. Hay el datasheet por doquier en internet. Pero existe una placa de CEBEK, que te ahorrará mucho curro...... (fuente de 1A variable), que ya viene todo hecho.

Pones la salida a la base del TR de potencia y ya está fuente regulada.....caerá algo así como 0.7V al consumo, pero funcionará....

Aparte del texto de EA3IO, sigo buscando y he encontrado una plaquita muy mona que regula por negativo y que viene a ser solo la parte de abajo de los reguladores chinos que he puesto: https://www.ebay.es/itm/LM317-337-1-3V-42V-Positive-Negative-Adjustable-Voltage-Power-Regulator-Board/312714882920?_trkparms=aid%3D1110006%26algo%3DHOMESPLICE.SIM%26ao%3D1%26asc%3D20131003132420%26meid%3Dba9fd7f822434e87be564234e2e8af82%26pid%3D100005%26rk%3D12%26rkt%3D12%26mehot%3Dpf%26sd%3D222253889829%26itm%3D312714882920%26pmt%3D1%26noa%3D0%26pg%3D2047675%26algv%3DSimplAMLv5PairwiseWebWithBBEV1Filter%26brand%3DUnbranded&_trksid=p2047675.c100005.m1851

A ver, que no digo que no se pueda hacer, que sí se puede, pero la mayoría pensamos con negativo a masa (los ingleses puede que no) y es muy fácil liarse y meter la pata.

Esto podría funcionar

Perdón, se me ha olvidado poner el negativo de salida (-0 V), es el OUT del regulador y los colectores de los 2N3055.

No se que vas a conectar a esa fuente pero al ser una fuente lineal, como el invento falle puede hacerte un buen desastre y meterle bastante tensión a los equipos que haya conectados. No se gustan los inventos con las fuentes....

Bueno, aunque voy a seguir tratando de averiguar si puedo reparar mi placa maltrecha del regulador original de la fuente Grelco, he pedido ya dos cosas y como tengo varias fuentes, sobre todo una parada de 5-7A sin regulador, lo voy a probar todo en esa pequeña antes de meterlo en real.

He pedido un regulador de tensión negativa que he puesto en un post anterior que lleva circuito de regulación positivo y negativo, por los 3 euros que vale lo voy a probar...

Y he pedido por seguridad una plaquita que si funciona la deberíamos poner en todas las fuentes de regulación negativa o no, que es realmente un controlador de carga de baterias 0-24VDC, en donde se le programa una tensión baja y una alta de disparo y si estamos entre las dos cierra un relé y si no, lo abre (o viceversa). Le conectamos como control la salida de la fuente y le programamos por ejemplo 11V y 15V como límites, si la tensión cae o bien sube podemos cortar la alimentación de la fuente, previniendo fallos catastróficos de alimentación a 24VDC que es la salida de los condensadores.

Bueno como son "experimentos" ya comunicaré cuando me lleguen los circuitos el resultado.

De momento seguiré mirando pista a pista mi placa PCB vieja y mirando que problema tiene en pistas, soldaduras o lo que sea.

@ea5zf

Bien Xavi. Adelante. Lástima que estés tan lejos que te lo hago en un plis plas.... Bueno, dos.

Castigame con el nombre de ese kit de cargar baterías que mencionas. En realidad es un comparador de ventana, seguro, que se puede hacer con un par de 741. El 555 lo lleva dentro. Pero me interesa, precisamente por eso de las dos tensiones, para la moto en invierno. Tnx.

https://images.app.goo.gl/F3tacAf3QEpMXhg16

@ea1cn

€ 2,28 12%OFF | Módulo de carga/descarga de la batería voltímetro integrado bajo voltaje/Carga Protección contra sobretensión temporizada/comunicación de descarga
https://a.aliexpress.com/_BOhVWy

Igual me equivoco y no hace lo que quiero, pero por su precio me arriesgo.

Si tuviese una buena foto de la cara de pistas de la placa Grelco (la mía esta dañada tanto soldar y desoldar) y de la de componentes (para ver valores, colocación, etc), con el programa de diseño de PCB me hago el fotolito, y en China te lo hacen por cuatro perras...

Pero deben de ser mejores que estas:

Mi intención es hacer una cosa como esto, pero necesito una foto de placa en la que las pistas estén perfectamente visibles y no demasiado alteradas. Luego con paciencia se le ponen las imágenes de los componentes si se quiere o se deja tal como está, y en China por 25€ o menos te hacen 5 si les envías los archivos Gerber.

https://prnt.sc/u2c01y

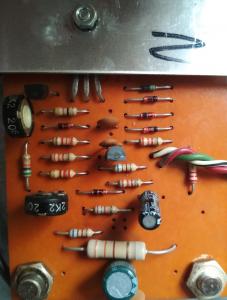

La única placa que tengo buena es una placa antigua CF-1 y me interesa como mínimo una CF-30 como la de la foto que he adjuntado, pero que no esté resoldada ni alterada.

Voy a adjuntar aquí para la posteridad y para quién lo necesite dos esquemas que me pasó Grelco hace tiempo, uno debe de ser de la placa CF-20 si no me equivoco, el otro no lo sé pero parece un poco mas completo y puede ser el de la placa CF-30 aunque no estoy seguro.

Hola buenas noches ya, no sé si alguien le puede echar un vistazo a esto que he estado haciendo por si lo ve factible o le encuentra algún error.

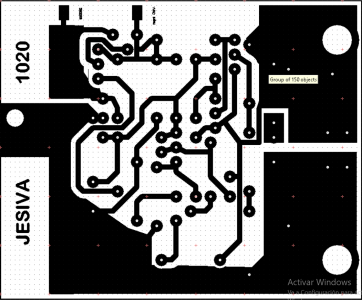

Es un fichero PCB y su exportación a formato gerber de la placa JESIVA 1020 que he encontrado.

El fichero documents.7z es el gerber y loso dos PCB Jesiva 1020 forman un solo fichero de tipo PCB que no he podido subirlo en uno solo porque pesa un poco mas de 1MB.

Mas o menos es esto: https://prnt.sc/u34nuh

 Gracias.

@ea5zf

Hola a tod@s,

Xavi y Diego, en la web Juan Antonio EA7CPL tenéis disponible la información de un circuito protector para fuentes de alimentación, podéis verlo en el siguiente enlace:

https://www.qsl.net/ea7cpl/fuente.htm

Muchos colegas tenemos este circuito instalado en nuestras fuentes y funciona muy bien.

Saludos.

Muy interesante ese circuito, sí. Comparador de ventana con operacional y dispara rápido. Muy bueno.

En cuanto a los esquemas esos digo que yo he hecho muchas fuentes en esta vida de radioaficionado y a las que tienen esos transistores así y tal, las odio a muerte. Nunca he hecho una de esas. Incluso, una Zetagi gorda que tengo hace mucho, el año pasado se fué a tomar p.c. y sin mirarlo más, le cambié la placa por una simpleza de 7812. Recuerdo la primera que hice en 1978, recién empezando, la puse a caldo en la terraza como siempre hacía en mi trabajo, puteando los circuitos hasta ver a donde llegan.

Mi mejor fuente, una Stanton, de Cauxinsa, empresa que tenía el dueño de Sonytel y que yo tuve el trabajo de desmontar. 1981. a base del uA723 y 3055, las habia de 7, 15 y 25 A. Seguro que alguno tiene alguna. y la Daiwa de 40 A. que uso a diario con 5 A. Hi!.

Manías de uno.

Se me resiste el programa de diseño de PCB, lo tengo todo copiado y mas o menos a medida, pero al imprimir el pdf con la cara de soldaduras no aparece todo. Ya no sé como seguir.

Adjunto fichero PCB, gerber file y pdf con la cara de soldaduras.

Abajo pongo la captura de pantalla de la cara de soldaduras para muestra de que está teóricamente todo al sitio y bien.

@ea7hz

Jorge, el protector de sobrevoltaje muy interesante, si no me funciona la placa que he pedido lo montaré a ver que tal.

Lo único que no entiendo es por qué un relé de 220V y otro de 12V, supongo que con los contactos del de 12V ya podríamos cortar la alimentación de la fuente sin tener que montar el 2º.

Si no me funciona mi solución, en un plis plas se hace la plaquita de PCB y se manda a hacer unas copias...

Electrónica no sabré, pero capacidad de trabajo me sobra. Si me dais unas medidas del tamaño de la placa de CI para poner el pdf del protector a escala en un segundo está la placa...

El circuito es interesante y tengo algo similar que se publicó en una revista de CQ hace muuuchos años pero la diferencia entre este y la de la revista CQ es que el rele tiene que activarse para que funcione la fuente y no que esten en reposo como es el caso. Me gusta más ya que ante cualquier fallo los reles pasan a reposo y se para todo. Se disparaba por sobretensión o corto y hacia un cero total.

Usaba un trafo pequeño para alimentar el circuito electrónico y un segundo rele para el softstart.

El arranque y parada es por dos pulsadores.

El problema es que a veces algún pico la disparaba y tenias que reiniciarla....

Estos circuitos son imprescindibles para fuentes lineales que pueden pasar la tension de lanentrada de los TRTs a la salia y así salvaguardar nuestros queridos equipos.

Slts,

Nadie tiene una placa Grelco CF30 o mas moderna montada en su fuente y le puede sacar unas fotos decentes y medio encuadradas de los componentes y de las pistas? Y medirla para luego ponerlo todo a escala en el programa de diseño.

Esto de la ingeniería inversa no funciona si no hay especímenes a estudiar...

Nadie tiene una placa Grelco CF30 o mas moderna montada en su fuente y le puede sacar unas fotos decentes y medio encuadradas de los componentes y de las pistas? Y medirla para luego ponerlo todo a escala en el programa de diseño.

Esto de la ingeniería inversa no funciona si no hay especímenes a estudiar...

Nadie tiene una placa Grelco CF30 o mas moderna montada en su fuente y le puede sacar unas fotos decentes y medio encuadradas de los componentes y de las pistas? Y medirla para luego ponerlo todo a escala en el programa de diseño.

Esto de la ingeniería inversa no funciona si no hay especímenes a estudiar...

Nadie tiene una placa Grelco CF30 o mas moderna montada en su fuente y le puede sacar unas fotos decentes y medio encuadradas de los componentes y de las pistas? Y medirla para luego ponerlo todo a escala en el programa de diseño.

Esto de la ingeniería inversa no funciona si no hay especímenes a estudiar...
