filtros pasa banda

Busca en la red W3NQN filter.

Para que sean realmente eficaces, los filtros de banda deben conectarse a la salida de los amplificadores, y el problema de tales filtros no es el esquema, sino cómo conseguir los materiales para que aguanten las tensiones y corrientes que deben manejar.
El uso de "stubs" de cable coaxial, que son fáciles de construir y medianamente eficientes, puede ser una buena ayuda, a falta de filtros pasa-banda.

Hola

Veo que en la expedición a la Isla de MIDWAY "K4M" en octubre de 2009 (entidad DX "KH4")

En sus Fotografías se aprecia que han utilizado filtros con cable Coaxial y parece que estan conectados a la salida del amplificador?

Every station had a stub filter for each band to minimize interstation interference. The insert in the upper left corner shows the inside of the stub enclosure.

¿Alguien sabe con funciona y tiene algún esquema filtros con cable Coaxial, para la banda de 160 metros?

Saludos.
.

http://www.k1ttt.net/technote/k2trstub.html

Mira estas entradas del antiguo foro

http://www.ure.es/cgi-bin/yabb2/YaBB.pl?num=1192880384/5#5

http://www.ure.es/cgi-bin/yabb2/YaBB.pl?num=1197190154/1#1

Hola , este hilo me parece muy interesante ya que yo tengo previsto comprar unos filtros Dunestar concretamente el multibanda , sin embargo hay una cuestion que me parece fundamental y es que si se van a utilizar con amplificador se ha de colocar despues de éste y por las características técnicas que he visto tanto de los filtros Dunestar como los Ice sólo aguantan 200 watios , entonces mi pregunta es ¿que filtros se emplean cuando hay amplificadores o se han de colocar de otra forma ?
Bueno a ver que opinais .Saludos .

se colocan antes del ampli cuando no tienes filtros de alta potencia.
La eficiencia no es la misma, pero es mejor que nada.

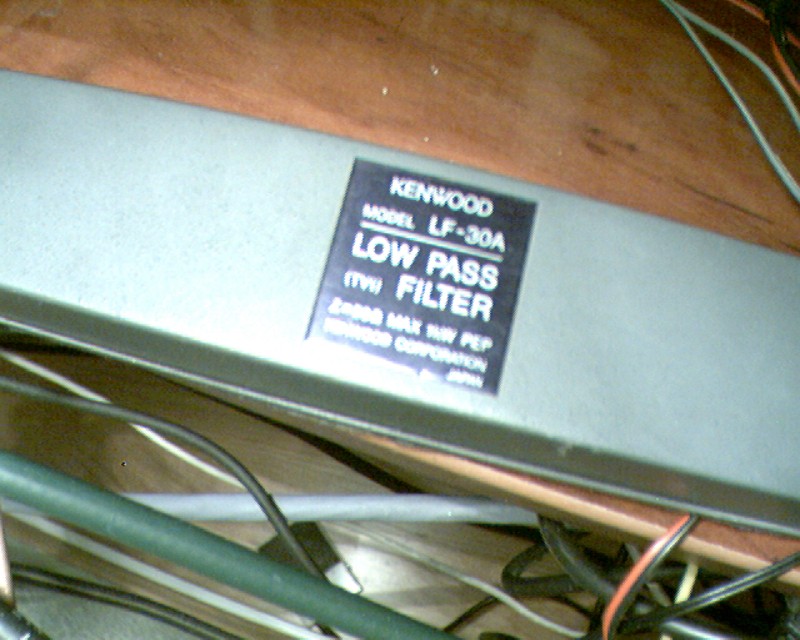

Por si puede interesar, yo estoy utilizando este a la salida de un ACOM 1000 y sin problemas a maxima potencia. [img size=800] [/img]

este filtro de kenwood es una paso "bajo banda" osea, que deja pasar todo por debajo de X Mhz, en teoria son ideales para no producir ITV, los pasabandas son los que solo dejan pasar una banda, mas bien un rango de frecuencia, y bloquea todo lo que venga por arriba o por debajo de dicha frecuencia, en ambos sentidos, siendo su principal uso en RX.
Para alta potencia se usan los ya mencionados STUB de coaxial.

¡PERDON! no preste toda la atencion devida a lo que pedia el colega y por eso puse ese filtro, siento no poder aportar nada, pues los esquemas que tengo son de pasa bajos.

La verdad es que no se como aguanta ese filtro detrás de el ampli. Yo no lo haría.

Para los que esten interesados en filtros podeis ver en esta web una comparativa de los filtros. Interesante.

http://www.5b4agn.net/TX%20BPF.htm

Yo tengo los NQN monobandas entre el equipo y el ampli. Tal vez funcionará algo mejor detrás del ampli pero la diferencia de precio hace daño

Echa una mirada a esta página web.

http://www.4o3a.com/hi-power-filters/high-power-band-pass-hf-filters.html

Parece que resolvieron el problema y que los fabrican bajo pedido.

Yo hice uno para 40 m y otro para 20 m que aguantan 1 kW, pero me costó un montón el encontrar condensadores cerámicos que aguantasen la potencia reactiva en algunas posiciones. Y no te digo el ajustar el pasobanda... Ufff!

Para Agustín: los filtros pasabanda para baja potencia en la entrada de antena del transceptor protegen a éste de sobrecargas procedentes de los otros equipos, pero no tienen prácticamente ningún efecto como reductores de armónicos si detrás va un amplificador.

Los filtros pasabanda de alta potencia situados a la salida del amplificador (igual que los "stubs" de cable coaxial) reducen el nivel de los armónicos generados por el amplificador, y también protegen al transceptor contra sobrecargas.

ArraySolutions

[URL][/URL]

Van de 250 a 500€ Cada uno claro. Demasiado

¡Ésa es una buena solución!

Claro que, como decía un millonario arruinado:
"Hay otra vida, más barata, pero ya no es vida."

Agustín, voy a traducir la página de K1TTT pasando las medidas americanas a métricas. Cuando lo tenga lo pondré en este hilo.

Ahí esta el texto. Luego veré de meter el dibujo

[file name=Filtros_coaxiales_a_stub.txt size=2100] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/Filtros_coaxiales_a_stub.txt [/file]

hola saludos. nosotros tenemos el dunestar 600 y funciona muy bien. en la otra torrre los ice monobandas. los ice tambien funcionan bien lo unico que no responden a los mensajes y tardan en responder y en los envios. lo mas barato los stubs coaxial. suerte y feliz año a todos.

EA3ALV escribió:

Escribió:

¡Ésa es una buena solución!

Agustín, voy a traducir la página de K1TTT pasando las medidas americanas a métricas. Cuando lo tenga lo pondré en este hilo.

Podemos probarlo Xavier. Espero tu traducción, añadiremos los stubs al sistema

Gracias

El diseño de w3nqn es cojonudo, cambiando los condensadores por otros tipo doorknob de alto voltaje resisten por encima de 1 Kw RMS, si hay miedo con los toroides se cambian por el mismo tipo pero de mayor diametro aunque hay que recalcular bobinados. El problema para alta potencia son los precios de los componentes y el ajuste final.

http://www.arrl.org/tis/info/pdf/9805044.pdf

Mas enlances sobre filtros, os paso todo lo que tengo:

http://www.n1nc.org/Filters/
http://www.qrp.pops.net/bandpass.asp
http://www2.arrl.org/tis/info/pdf/990708qex027.pdf
http://www.bavarian-contest-club.de/projects/bandpassfilter/100W-BP.pdf
http://www.qsl.net/wm5z/qex199907.pdf

Jo, busco un enlace bastante bueno pero parece que lo he perdido, era de PA6Z o algo por el estilo, tenían todas las bandas en una sola caja con conmutador. ya lo encontre.
http://www.pa6z.nl/PROJECTS/projects.html
Apa, a leer un rato.

Hola un saludo y venturoso 2010 ,siempre se noto la categoria como persona y radioaficionado de Xavier .Y como siempre he dicho "POR SUS HECHOS LOS CONOCERAS".

Viente EA1TI.
