Bueno,pues a mi tambien parece ser que me ha tocado la china de los famosos drivers...
Estaba haciendo unas pruebas de roe con plena potencia y de repente cayó la potencia a 10w a lo sumo.
Observo que ha ocurrido en HF y VHF aunque en UHF esta perfectente...en principio parece el tipico fallo de drivers...
solo que noto algo que no me cuadra:parece que los relés al cambiar de banda se oyen menos,mas livianos,no el tipico clac clac fuerte,mucho mas débil que si pongo el acoplador interno ,se oye mas fuerte..
puede ser solo de driver o incluyo rele?? que relé suele ser?
-he mirado conseguido medir continuidad sin desmontar el fusible f1(que estaba difícil meter el cable) y parece que hay continuidad.
-he mirado continuidad,diodo(si,se que servirá de poco sin desmontar pero bueno...) sin desmontar en el patillaje de q2,q3,q4 y parece que da valores bajos (32,54 en q3,q4) y son idénticos si cambio la polaridad de los cables del téster y lo compruebo de nuevo..
¿creeis que si cambio los tres transistores será suficiente?
73s
http://ea4is.ure.es
Inició el tema
Hola!
Seguro que hay más compañeros que les ha pasado y te pueden pasar información de primera mano. Pero yo lo que haría si me pasara sería lo primero pedir los transistores 2SC1972 y luego antes de ponerlo comprobar todo bien no vaya a ser que se vuelvan a estropear y son dificiles de encontrar. Los 2SC1971 son faciles de encontrar y no hay necesidad de pedirlos...
Lo más probable es que solo sean los transistores pero hay que mirar el resto de red de polarizacion y de rele de conmutación HF/VHF para evitar que cuando los cambies vuelvan a averiarse. Puedes sustituir en la primera prueba el fusible por una resistencia de 10-22-47 ohm y si se quema tendrás que revisar mejor el circuito.
Respecto a los transistores, debes pedirlos ya una vez que confirmes que están mal pues te tardan del orden de 15 dias. Puedes pedirlos por ebay, hay un par de tiendas que venden los originales a precio de oro o los equivalentes chinos que parece que funcionan (no te dejes engañar por las fotos, están remarcados, pero parece que funcionan). http://cgi.ebay.ph/2x-ORIGINAL-MITSUBISHI-RF-TRANSISTOR-2SC1972-C1972-New_W0QQitemZ150375942986QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item23031acb4a También tienes la opción de comprar los MRF262 equivalentes pin a pin a RFPARTS que también dicen que van muy bien, pero no son baratos.
No puedes comprobar los transistores sin sacarlos de la placa porque llevan una resistencia base-emisor de bajo valor y te falsea las lecturas. Pero sacarlos es facil, no tienes que desmontar la placa siquiera porque están soldados por arriba.
Solo añadir que los ultimos TS-2000 de la serie que se estan fabricando ahora ya no traen estos transistores si no unos MOSFET y que algunos "atrevidos" han cambiado los 2SC por MOSFET RD15HVF1 cambiando la red de polarización porque se niegan a pagar el timo de la estampita. http://cgi.ebay.ph/ws/eBayISAPI.dll?ViewItem&item=350229359483 Creo que el mio que lo compré el año pasado ya no trae esos transistores si no MOSFET de la serie 2SK similares a los que trae el IC-7400 o a los que trae el YAESU FT-817 y que se van bastante, je je...
Saludos y Suerte
Manolo
EA7EE
Hola Manolo,
Tienes la modificacion para poner los mosfets ?
un saludo.
Ramon
Ramon
ea3kp@yahoo.es
ea3kpbcn@gmail.com
Gracias Manolo por estar siempre al pie del cañón ....
la verdad que da una rabia de la leche el "fallito" del 2000.... v
parece que he localizado aquí en Madrid los Transistores,salen los 3 por 30 y pico euros que pago tranquilamente si es la solución...
vamos a ver si es eso solo
el fusible lo comprobé (sin sacarlo y parece que esta bien aunque me costo bastantehacerlo )al menos hay continuidad,con lo cual en principio no me hace falta resistencia ..
me inquieta lo del rele...
voy a ver en el libro de servicio que rele es
73s
http://ea4is.ure.es
Inició el tema
No Ramón, no la tengo.
No debe ser dificil de hacer, el BJT necesita 0.6V de polarización y el MOSFET unos 2.5V segun el data sheet que os adjunto.
Creo que dentro de varios años cuando no queden stock, hay dos opciones o comprar los chinos, que se forraran fabricando componentes obsoletos pero utiles o bien rediseñar el circuito y hacer un apaño..
Saludos
Manolo
EA7EE [file name=datasheet.pdf size=332654] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/datasheet.pdf [/file]
Hola Manolo,
Seria interesante encontrar esta documentacion o un colega que habria echo la modificacion.
A cambiar los drivers el SAT hizo algo mas que cambiar los,pero que ?
Haver si no han puesto los FETs.Lo mirare.
un saludo.
Ramon
Ramon
ea3kp@yahoo.es
ea3kpbcn@gmail.com
Bueno pues...YA ESTA REPARADA!!!!(¡¡que alegria!!)
Se habían ido los transistores Q3 y Q4,vamos los 2sc1972, ambos dos...el 1971 estaba bien pero he preferido cambiarlo...
Debo decir una cosa para que la tengáis en cuenta si a alguno os pasa:

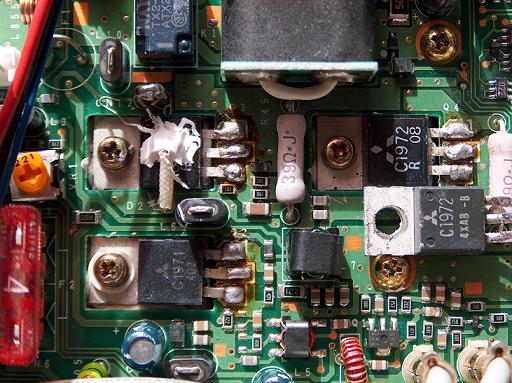

Hay varios encapsulados del c1972,los he comprado y al llegar a casa me doy cuenta que no entran en el cajeado de la placa,menuda ilusión......
Así que fijaros bien porque entran bien justitos y como os den unos como los míos...se complica la cosa..
Mirando la placa he visto que podría arañar un milímetro el contorno con un cuter porque parecía no haber peligro así que con calma y cautela lo hice..
También parece que tiene mas alegría el Smeter o son ilusiones mías..no se parece que llega mejor al final de escala,lo mismo si ya estaban un poco "pa ya"...en fin ...
pues eso,ya esta,gracias por la ayuda y si puedo cuelgo unas fotos,si no en cuanto pueda pongo las fotos con la reparación en mi web:
http: // ea4is.ure.es
73s
http://ea4is.ure.es
Inició el tema
Ok, me alegro que ya lo tengas reparado. De verdad que te han salido baratos los transistores a ver si me dices donde los has comprado, puede que sean remarcados, fabricados en china porque lo del mayor tamaño me da mala espina..
Saca la misma potencia que con los otros transistores o hay pequeñas variaciones?
Saludos
Manolo
EA7EE
Los he comprado en Conectrol,aqui en Madrid Capital ,en la calle Jorge Juan
he estado probando y entrega bien la potencia,no veo oscilaciones casi te digo que un poco mas alegre sube hasta el fondo la aguja,no me atrevo a darla mas de 80,90w no vallamos a liarla que asi me la cargé midiendo potencia en FM con todo en el "asador"
los he visto y me han parecido distintos pero como no los había desmontado aun no sabía como eran los de serie...hasta llegar a casa...en principio parece que tienen mas superficie parta disipar y parecen mas robustos esteticamente...ya veremos...
11 eur el 1971 y 15 eur cada 1972
http://ea4is.ure.es
Inició el tema
Mira Manolo los de esta página,tambien parecen bastante anchos como los que he piuesto,voy a ver el datasheet a ver si es que hay varios...
http://www.myshopkart.net/fmthai/product_info.php?products_id=14809144
están baratos también...
De momento "pitan" bien,tambien en VHF lo veo correcto,la verdad que aquí siempre dejó algo que desear,la potencia nunca me ha llegado al segundo cero del 100 en VHF,nunca he conseguido que marque mas allá del segundo cero en HF,supongo que será lo máximo,no como el smeter que si llega bastante mas.precisamente antes de que se estropearan estaba cotejando esto por curiosidad...
http://ea4is.ure.es
Inició el tema
OK, gracias por la info, ya he comprado otras veces en Conectrol.
"15 eur cada 1972" vaya todo un regalo... casi la mitad de lo que cuestan en ebay. Me niego a pedirlos hasta que no se me averien, ja ja...
Seguramente el equipo necesitaria un ajuste de potencia y quizás de bias de los transistores, sin embargo no creo que resulte demasiado peligroso dejarlo como está, las variaciones deben ser minimas. De todas formas si puedes intenta medir el consumo de los transistores sin señal en TX a ver si está correcto, mira el manual de servicio para el ajuste del bias, ahi te detalla el consumo en mA, serán unos 100-200mA o algo más. Si está muy subido, se calentarán un poco más y si está muy abajo puede que tengas algo de distorsión en SSB, aunque no creo que haya variado mucho.
"nunca he conseguido que marque mas allá del segundo cero en HF". Bueno, esto no es nada significativo, su tolerancia es grande, se trata de un ajuste interno y se puede manipular. Lo que debes usar es una carga artificial y un vatimetro lo más precisas ambas posible y realizar medidas repetibles, je je..
Enhorabuena y muchas gracias por la info
Saludos
Manolo
EA7EE
