Hola a todos.
Quiero hacerme "homemade" una linea de escalerilla o paralela, como se la quiera llamar, con cable de instalación eléctrica de 1,5 o de 2,5mm cuadrados y con una impedancia de unos 450 Ohm y con dieléctrico de aire.
Mirando las tablas en el ARRL ANTENNA HANDBOOK y así a grosso modo pues me sale para el cable de 1,5mm pues una separación mas o menos de 3cm y para el cable de 2,5mm pues algo así como unos 4cm, rectificarme por favor si estoy equivocado.
Me interesa saber si alguien sabe cual es su coeficiente de velocidad de este tipo de linea y teniendo en cuenta que el dieléctrico de esta será de aire, aunque si mal no recuerdo está sobre el 0,95%, aunque puedo ir equivocado.
Me interesa saber si mis cálculos son más o menos correctos ya que dependiendo de esta pues su longitud será una u otra y quiero ajustarme lo más posible a la realidad para que la linea sea de la impedancia que busco y que su longitud sea la correcta.
Gracias por leer.
73....
Guillermo. EA6XD
Guillem - EA6-xD
HF(80-6M) 144-432-1296Mhz - FM/SSB
Illes Balears: un país amb llengua pròpia oberts a tot tothom, una llengua, un identitat i un poble on tothom és benvingut.
Inició el tema
Hola Guillermo,
Respecto a la velocidad de una linea paralela de escalerilla abierta con dieléctrico de aire parece ser que el factor de velocidad Vf se toma como valor 1 (en alguna página encuentras el valor 0.995).
Para una linea de cable plano con ventanas (el típico negro) Vf es 0.91
Te he pasado una hoja de cálculo que suelo utilizar para estos menesteres.
Revisa los valores que te salen a ti.
Saludos.
73, de Ricardo - EA5GKA
ea5gka@ure.es
ea5gka@gmail.com
http://ea5gka.blogspot.com
Hola Ricardo.
Muy agradecido por tu respuesta, tu siempre tan atento, así da gusto preguntar.
He recibido perfectamente tu correo con el fichero de la hoja de cálculo, la verdad es que me va de maravilla y aclara todas mis dudas.

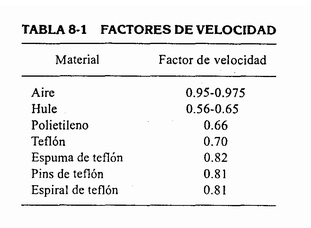

Desde que puse el Post pues he buscado algo más referente al factor de velocidad de las líneas de escalerilla con dieléctrico de aire y casi todos te dan una cifra muy cercana al 1, teniendo en cuenta que la linea sea desnuda sin dieléctrico, en caso de ser hilo de instalación eléctrica forrado de plástico entonces te dan valores de entre 0,95 y 0,975 a para tal caso viene a ser casi el valor de 1 como tu dices.
Muchas gracias y me pongo manos a la obra con una nueva antena.
Un abrazo. 73...
Guillermo. EA6XD
