¿ Están de moda las HEXBEAM ?

Hola:
Por lo que veo la peña esta haciendo los deberes.
Ahora lanzo un reto, como hacer las conexiones interiores con cable coaxial, alguna idea???????????
Después de leer en su momento casi todo lo publicado sobre este tipo de antenas me llamaron la atención dos detalles sobre la construcción, uno fue pasar la bajada de coaxial por detrás de los dipolos y el segundo que se recomendaba hacer las conexiones entre bandas con cable coaxial,personalmente estuve de acuerdo con ambas dos.

ideas?????????

Buenas.

Acabo de recibir el mail de fregoneta.pl. Con las cuentas de Antonio la tendré aquí dentro de 7 días. Para nochebuena. Ahora resulta que Papa Noel es polaco.

Saludos.

EA8BPX escribió:

Hola:
Por lo que veo la peña esta haciendo los deberes.
Ahora lanzo un reto, como hacer las conexiones interiores con cable coaxial, alguna idea???????????
Después de leer en su momento casi todo lo publicado sobre este tipo de antenas me llamaron la atención dos detalles sobre la construcción, uno fue pasar la bajada de coaxial por detrás de los dipolos y el segundo que se recomendaba hacer las conexiones entre bandas con cable coaxial,personalmente estuve de acuerdo con ambas dos.

ideas?????????

Vamos a ver si vale mi idea. Partimos de un tubo cuadrado de 40x40x0,2 de metal, ( aluminio o hierro ), como poste central.
Como el tubo tiene 2 mm de pared, cortamos dos listones de metacrilato, pvc o del material que queramos, eso sí aislante, de 40-2-2= 36 mm.
Ese listón que nos va ha bajar por la pared interior del tubo sin holguras.
En esos dos listones hacemos los taladros exactamente a la misma medida que los hemos hecho en el poste central. Embutimos los tornillos en sus respectivo agujeros y los de un listón unidos con el vivo y los del otro listón unidos con la maya. Como es una pieza rígida la empezamos a bajar por el interior del tubo y cuando llegue a su sitio coincidirá con los agujeros y con un simple destornillador que hagamos de palanca quedaran ajustados en su sitio.

Saludos.

Jose entre el 19 y el 20 la recibes ya veras, me alegro que vayan llegando, hay otro colega que pago una semana despues que nosotros y tambien sigue esperando

A mi lo que me sorprende es que ninguno le ha comprado al Inglés....

Como que no... tu la compraste al Ingles!!

EA4RE escribió:

EA8BPX escribió:

Hola:
Por lo que veo la peña esta haciendo los deberes.
Ahora lanzo un reto, como hacer las conexiones interiores con cable coaxial, alguna idea???????????
Después de leer en su momento casi todo lo publicado sobre este tipo de antenas me llamaron la atención dos detalles sobre la construcción, uno fue pasar la bajada de coaxial por detrás de los dipolos y el segundo que se recomendaba hacer las conexiones entre bandas con cable coaxial,personalmente estuve de acuerdo con ambas dos.

ideas?????????

Vamos a ver si vale mi idea. Partimos de un tubo cuadrado de 40x40x0,2 de metal, ( aluminio o hierro ), como poste central.
Como el tubo tiene 2 mm de pared, cortamos dos listones de metacrilato, pvc o del material que queramos, eso sí aislante, de 40-2-2= 36 mm.
Ese listón que nos va ha bajar por la pared interior del tubo sin holguras.
En esos dos listones hacemos los taladros exactamente a la misma medida que los hemos hecho en el poste central. Embutimos los tornillos en sus respectivo agujeros y los de un listón unidos con el vivo y los del otro listón unidos con la maya. Como es una pieza rígida la empezamos a bajar por el interior del tubo y cuando llegue a su sitio coincidirá con los agujeros y con un simple destornillador que hagamos de palanca quedaran ajustados en su sitio.

Saludos.

No se a que parte te estas refiriendo exactamente, por un lado HIERRO no usaría nunca, su corrosión y peso no lo aconsejan.
Si el poste central lo haces en aluminio, habrá que aislar las conexiones del vivo no la MALLA, en este caso solo hacer los agujeros al diámetro del tornillo a usar y se interconectan las bandas, el conector de antena ya coge masa cuando lo atornillamos directamente al aluminio.
Si usamos un material aislante ,PVC o FIBRA, aquí si que habrá que usar la pletina,cables de electricidad, cables coaxiales o el método que sea para obtener una conexión entre las tomas de las distintas bandas, dime si klo entendiste o tienes alguna duda.

Para usar cable coaxial, sea aislante o no el poste central, eso ya lo hemos visto con anterioridad yo use aircel 7, rg 58 no me inspira confianza y el rg 142 se me partía con mucha facilidad cuando intente meterlo todo dentro del tubo, estos fueron los tres modelos de cable que tenia a mano en el momento, es más pedí el trozo de aircel a un colega porque tampoco lo tenia yo.

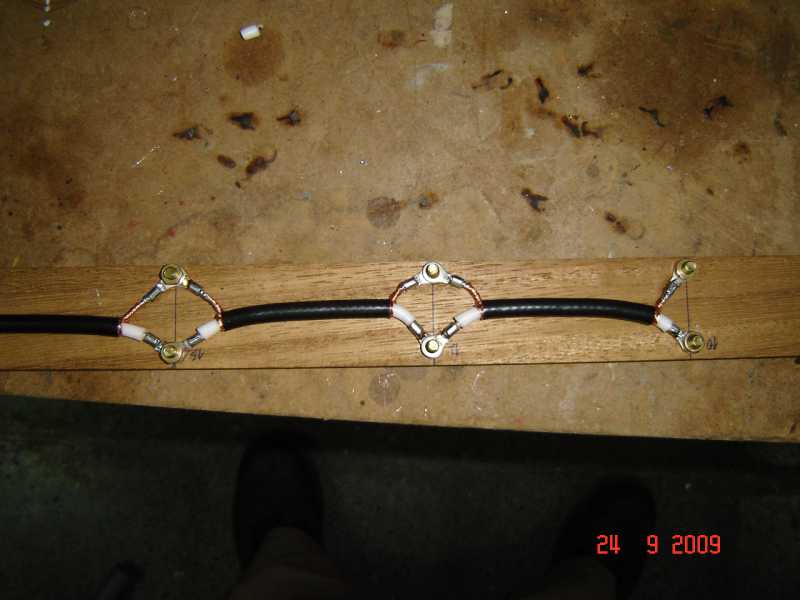

Ahora viene el lío, hacemos unos trozos de cable como se mostrara mas abajo en las fotos, cada uno que lo asile como quiera, sus terminales y demás historias a gusto del consumidor, usamos un trozo de madera para hacer la plantilla con las mismas medidas que van en el tubo.

Los tornillos en latón o cobre porque hay que hacerles un taladro diminuto en su punta para que podamos soldar un cable fino como guía del tronillo hacia el agujero y nos ayude en la labor de hacerlo pasar por el hueco.

Hacemos coincidir las cabezas de los tornillos, para ello tenemos que doblar los cables hasta conseguirlo y hacer la forma adecuada, luego vamos tirando de los cables guía y a su vez introducimos los cables por la boca del tubo, de aquí en adelante pasiencia, y mucho tiempo 👿 hasta lograr introducir todos los tornillos en su hueco sin romper nada, al final habrá que comprobar que no se ha roto las conexiones con un tester.
Yo lo hice solo pero reconozco que es muy difícil y duro para una sola persona.
Suert

e.

Buenas.

Avelino no comparto la idea de tomar una masa única del poste central, prefiero hacer conexiones una a una. El resultado es igual pero ya que pelo coaxial para el vivo aprovecho la malla para conexionar uno a uno.
A ver si saco un poco de tiempo esta semana, lo hago como he explicado y saco fotografías que sirvan de tutorial.

Comparto la idea de no usar hierro pero es una alternativa al ser más fácil de encontrar que el aluminio.

Saludos.

Por si es de vuestro interés, está en español macarronico del traductor de google pero creo que se entiende bien.

Saludos

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/3565/HEXBEAMMARKIIHDyHEXBEAMMARKIILight1.pdf

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/3565/HEXBEAMMARKIIHDyHEXBEAMMARKIILight2.pdf

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/3565/HEXBEAMMARKIIHDyHEXBEAMMARKIILight3.pdf

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/3565/HEXBEAMMARKIIHDyHEXBEAMMARKIILight4.pdf

EA4ENP escribió:

Hola Chicos, ayer recibi mi Hexbeam , me la trajo SEUR, aun no la he abierto, ya os contaré

Enhorabuena Antonio ya era hora que llegase del mas allá :laugh: ahora a montarla y que no falten tornillos :woohoo:

Esperemos que no Jose, je je

EA4RE escribió:

Buenas.

Avelino no comparto la idea de tomar una masa única del poste central, prefiero hacer conexiones una a una. El resultado es igual pero ya que pelo coaxial para el vivo aprovecho la malla para conexionar uno a uno.
A ver si saco un poco de tiempo esta semana, lo hago como he explicado y saco fotografías que sirvan de tutorial.

Comparto la idea de no usar hierro pero es una alternativa al ser más fácil de encontrar que el aluminio.

Saludos.

Hola :
José Luis, como veras en las fotos anteriores los puentes están realizados para usar ambos extremos del cable la malla y el vivo, si mal no recuerdo en el conector "N" que esta en lo alto del tubo hice coincidir un puente entre el terminal de malla de 14 MHz con uno de los tornillos que sujeta el conector.

Buenas.

Correcto Avelino, el comentario mio era por otro anterior tuyo:

EA8BPX escribió:

Si el poste central lo haces en aluminio, habrá que aislar las conexiones del vivo no la MALLA, en este caso solo hacer los agujeros al diámetro del tornillo a usar y se interconectan las bandas, el conector de antena ya coge masa cuando lo atornillamos directamente al aluminio.

Mirar mi idea por si encontráis alguna parte del proceso útil. Deciros que es una prueba y esta hecha a matacaballo, pero la idea se recoge perfectamente. Todo está hecho con recortes que había por la nave. El tubo de aluminio he tenido que pedir un retal en un taller vecino.

Primera foto el poste central de aluminio de 40x40 y los listones de pvc que nos sirven de aislantes. Las tres piezas cortadas a la misma medida.

Nota: Como no sé lo que pesan las fotos lo voy a ir subiendo por pasos no sea que al final no valga todo el trabajo.

2º Paso.

Medimos y hacemos los agujeros. Marcar el aislante y la cara del tubo que le corresponde para no cambiarlos.

Paso 3º.

Pelamos el coaxial para hacer las conexiones.

4º Paso.

Pelamos el vivo y conexionamos a la pieza de pvc.
He puesto 3 tornillos y cada uno de forma distinta, cada uno elije la que más le guste.

5º Paso.

Conexionamos la maya que también la vamos a aislar, creo que es mejor. Avelino dice que a masa del poste central, yo tengo dudas y lo propongo así. Cada uno luego hace lo que crea más conveniente.

6º Paso.

Ahora todo alojado al poste central.

7º Paso.

Cada pieza a su sitio y los tornillos fuera.
