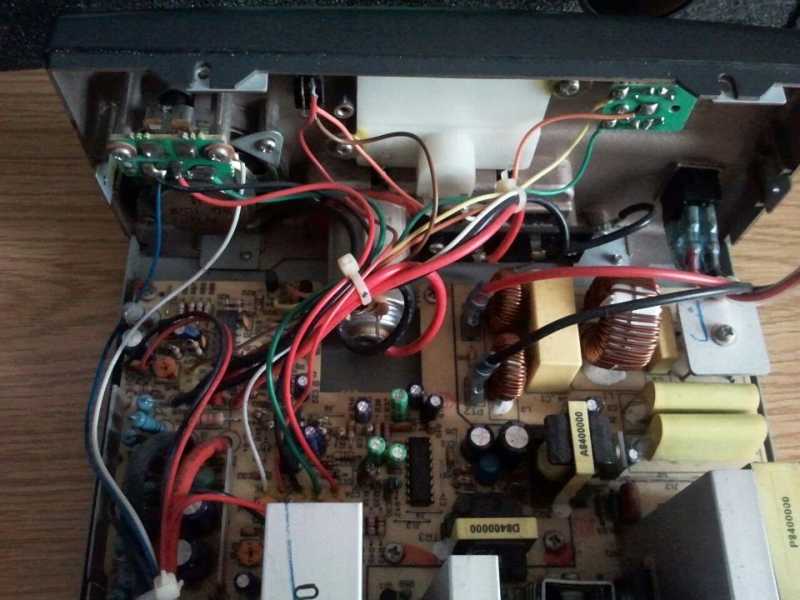

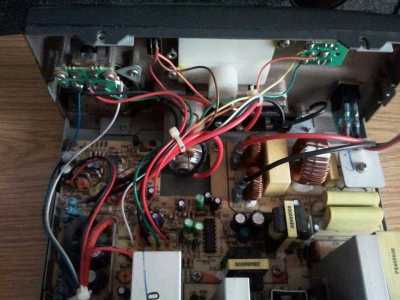

ESQUEMA FUENTE DIAMOND GZV 4000

Abilio:

los ventiladores de las fuentes suelen ir a baja tensión. Una forma de bajar el número de revoluciones muy simple es intercalar en el positivo una resistencia que baje la tensión. Prueba con diferentes valores hasta que consigas el que te guste. Cuida que la resistencia sea de potencia para que disipe sin demasiados problemas la caída de tensión para la corriente de suministro.

En mods.dk DC1YB recomienda intercalar un Zener de 5,6 V - 1 W para bajar la tensión de alimentación del ventilador desde 9 voltios y pico a 4 V. En mods.dk hay también dos esquemas diferentes, pero no sé si son como el que tienes.

Otros optan por cambiar el ventilador por otro que produzca menos ruido. Tienes detalles del modelo disponible en: https://www.eham.net/reviews/view-product?id=660

Un saludo.

jon, ea2sn

Abilio (parece), otra opción que algunos hacemos, yo en mi Daiwa 40A, es poner un pequeño circuito que lo ponga en marcha cuando haga calorcito rico y no si no. En Cebek tienes esos circuitos ya hechos y si me escribes pues hasta creo que tengo el esquema del que yo hice. Tirado, con un operacional y un relé, NTC y un par de cosillas. Hasta un radioaficionado puede hacerlo. 😉. 🤣

Una forma de bajar el número de revoluciones muy simple es intercalar en el positivo una resistencia que baje la tensión.

Esa resistencia puede ser del tipo NTC, cuando sube la temperatura baja la resistencia y acelera el ventilador.

Primero busca el valor de resistencia con el que consigas el silencio aceptable.

Aquí tienes hoja de datos de uno de los fabricantes. http://www.farnell.com/datasheets/2137718.pdf

Gracias compañeros por las respuestas, pero veo que el esquema no lo tiene nadie y lo que la gente hace parece que es cambiar el ventilador que es bastante silencioso y el ruido lo produce el aire al pasar por la fuente, por que con la tapa quitada se reduce casi todo, por eso queria ver el esquema. Angel no es una NTC, es una pequeña resistencia variable que hay justo al lado del conector de la salida de tension al ventilador, que no quería tocar sin ver el esquema. Bueno seguiremos investigando.

Un saludo, EA2AZW - Abilio

Tienes un mensaje en el buzón con los esquemas. Tirado.

Si ves ese potenciómetro que mencionas de tu fuente, fíjate bien la posición que tiene, le tocas, pruebas, y eso... me entiendes, no?. yo lo haría.
