Esquema amplificador TONO VM-240W

EA4ADJ
Mensajes: 4065
#30237  - 3 abril, 2015 15:08

Hola, necesito el esquema del Esquema amplificador TONO VM-240W para repararlo.
TNX.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
Inició el tema
EA6RF
Mensajes: 1958
#273459  - 3 abril, 2015 16:58

Hola pedro no se si el esquema será el mismo o no pero en rigpix tienes el del tono vm 100

no corras mas que tu angel de la guarda pueda

http://www.ea6rf.blogspot.com.es
144/432/1'2/2'3/10Ghz
http://www.ea6rf.blogspot.com.es

ResponderCitar
EA7OC
Mensajes: 549
#273460  - 5 abril, 2015 16:52

Pedro, dame una dirección de correo y te lo envío.
A mí me costó encontrarlo.
No sé si será para repararlo, pero yo no consigo saber por qué el mío no me saca más de 160w...

73

Saludos.
EA7OC, Luis

ResponderCitar
EA4ADJ
Mensajes: 4065
#273461  - 5 abril, 2015 16:56

Hola y gracias a ambos, si es para repararlo es de un colega.
Lo de la potencia yo lo sospechaba, ya que ayer mirando el data sheet de los finales vi que eran de 80w.
mi correo es mi indicativo@gmail.com
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
Inició el tema
EA7OC
Mensajes: 549
#273462  - 5 abril, 2015 17:03

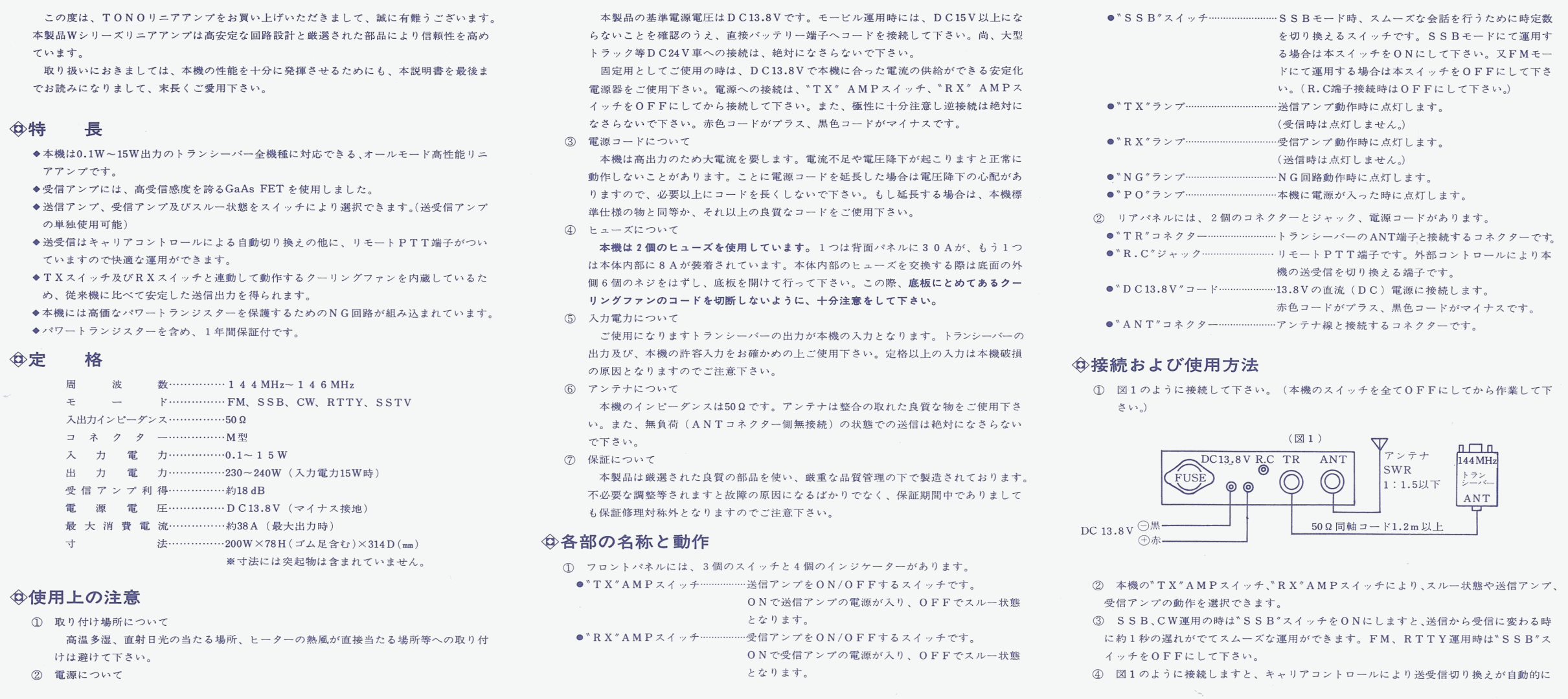

Pues en su día, alguien que tenía uno igual me dijo que sí le daba los 240w y como verás, en el manual que te he enviado, habla de 230 - 240w de salida para 15w de excitación.
Está en chino, pero se ve claramente. ;)

73

Saludos.
EA7OC, Luis

ResponderCitar
EA4ADJ
Mensajes: 4065
#273463  - 5 abril, 2015 18:09

A ver yo no lo he usado, pero ayer me llamo la atencion ese dato, lo mismo estoy equivocado.
73.

Mi hijo me hace profundamente feliz

TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!

ResponderCitar
Inició el tema
EA7OC
Mensajes: 549
#273464  - 5 abril, 2015 22:49

En efecto, parece que el fabricante, en este y otros modelos fue excesivamente generoso. En el VM-100W que tiene un solo 2SC2782 díce dar 100 -110w.
Para el modelo MR-250W dice que entrega 350w y tiene 4 transistores 2SC2630, cosa que debería ser unos 200 - 240w.
A saber cómo miden ellos la potencia...

Saludos.
EA7OC, Luis

ResponderCitar
EA1YV
Mensajes: 1433
#273465  - 6 abril, 2015 08:05

Querrán especificar potencia de entrada? De consumo? y no de salida?.

Me corroe una terrible duda: Quedará algún español que todavía no se haya ido a la Mútua?.

ResponderCitar
EA7FGJ
Mensajes: 2734
#273562  - 6 abril, 2015 08:46
EA7OC escribió:
Pues en su día, alguien que tenía uno igual me dijo que sí le daba los 240w y como verás, en el manual que te he enviado, habla de 230 - 240w de salida para 15w de excitación.
Está en chino, pero se ve claramente. ;)

73

Los Tono eran japoneses. :whistle:

Saludos cordiales. Máximo. EA7FGJ. IM67XI.
