DUDA MICROS KENWOOD - CONEXIONES

Saludos.
Cuando yo estudiaba los diodos leds eran de 1.2 voltios...no se si ya esto a cambiado.

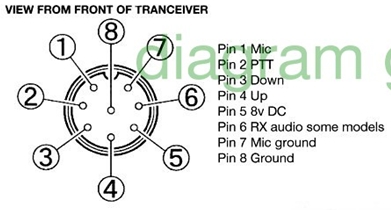

Si es de 1,2 voltios simplemente ponle en serie una resistencia de 2K2 (2200 ohmios) 1/4 de watio (colores de la resistencia rojo rojo rojo _oro o plata) conecta este led con la resistencia en serie (soldada a una de las patillas del led) a una fuente de alimentacion y mira que lado es el positivo.....este lado lo conectas al pin 5. y el otro lado (negativo)al pin 2

fijate en este enlace para detectar visualmente el positivo y el negativo.. led rojo
http://www.ingeniaste.com/ingenias/telecom/diodo-led-fotodiodo.html

Que se ilumine mas o menos es cuestion de variar la resistencia....... ya es cuestion de experimentar un poco.

Hace años tenia un 440 y si no recuerdo mal ya trae el equipo un led rojo de TX.

suerte

Hola a todos.

Toni, gracias por contestar.

No hombre no, el tema de las resistencias sus polos y los voltajes de los mismos hace años que ya lo tengo mas que estudiado y sabido, de todas formas gracias por ponerlo por aquí que muy posiblemente habrá gente que no lo sepa y que le servirá de mucho.

He puesto lo del led a palo seco sin dar más explicaciones pensando que ya se sobreentendía que lo colocaría con su correspondiente resistencia pero tu muy amablemente lo as expuesto "por si acaso" yo no había caido en eso, gracias por comentarlo.

En verdad que no concreté lo suficiente y tenía que haberlo expecificado un poco más, de todas formas es una lección que gusta de recordar y que así la refrescamos en nuestra "mollera" je, je, je.

Al grano:

El led que compré es comercial y ya viene preparado para 8-9v y viene ya encapsulado para montar en caja de aluminio por eso es solo cuestión de enchufar y listo, no es un simple led con resistencia, es como si fuera un led piloto para poner en una caja de conexiones destinada al micrófono del equipo.

Efectivamente, el 440 ya viene con un led rojo que indica TX pero este led no es para instalarlo en el 440 sino que es para instalar en una caja de aluminio en donde voy ha hacer un montaje relacionado con micrófonos para el equipo y quiero ponerle un led indicador de transmisión.

A esta caja va conectado también un P.T.T de pié y todo esto conectado al equipo, esto es el tema y es en donde entra el led y saber en que pines colocarlo.

Veo que me comentas que conecte obviamente el positivo del led al pin 8 y el negativo al pin 2 del P.T.T, es en donde tenía pensado que debía de hir pero como todo esto es delicado y para evitar posibilidad de averias preferí exponerlo por aquí y tu muy amablemente me as resuelto mis dudas.

Un saludo.

Guillermo. EA6XD

Saludos Guillermo.

Me alegra que te haya ayudado.

Curiosamente tambien estoy haciendo yo una cajita parecida.

La idea es para enchufar el MC-90 y los heil, y en la parte trasera dos salidas para dos equipos. Lleva dos comutadores uno para conmutar micros y otro para equipos. Tambien lleva la opcion de un pedal.

En este caso yo pille 2 diodos leds bi-color (rojo-verde) de esta manera se que micro y que equipo esta en uso.

Lo de la transmision no lo habia pensado, asi que posiblemente use tu idea.....siempre queda bonito luces por todas partes.

Suerte con el montaje.

Hola a todos.

Toni, encantado de saludarte.

Menos mal que no soy yo solo que cacharreo con micrófonos y cachivaches.

Tu idea es muy parecida a la mía pero yo quiero el invento para una cosa algo distinta.

Mi idea es para expediciones y para un solo equipo pero dos micros.

Así de primeras parece muy fácil pero no lo es tanto ya que la cosa se ha complicado un poco, pero se ha complicado porque yo he querido, no porque la cosa sea complicada.

Yo quiero tener en la caja dos conectores de entrada de micro y las dos diferentes, una entrada para micrófonos con conector estandar de 8 pines como para kenwood, Yaesu o Icom y también para micro-cascos con este conector y otra entrada con Jack d 3,5mm para unos Heil u otros micros con este mini conector.

La idea es que en el frontal de la caja tener estos dos conectores y con un conmutador seleccionar uno u otro micro y que además tener un pequeño pulsador de P.T.T para en un momento determinado pasar a TX por si necesitas hablar o saludar a alguien y no eres en ese momento el que está operando ya que el que está operendo tendrá un P.T.T de pié para pasar a transmisión en cada cambio.

Obviamente en la parte trasera de la caja poner un conector de 8 pines para micrófono y una entrada con un Jack grande que es en donde estará enchufado el P.T.T de pie que utilizará el que en ese momento sea el operador de la actividad.

Además de todo esto tener en el frontal un Led para saber que la cosa funciona y otro para saber cuando estamos en transmisión.

Esta es la idea que tengo y es la que tengo ya en marcha para empezar a montarla, como ves bastante laborioso con mucho cableado, apantallado por supuesto, pero no muy complicado de hacer y que cualquiera con un poco de idea se lo puede montar sin muchas complicaciones.

Gracias por tus comentários, siempre es agradable comentar cosas con gente que tiene tus mismas ideas y que le gusta cacharrear.

Salu2.

Guillermo. EA6XD
