Dos nuevos Video-tutoriales

Magnifico tutorial Pedrolo.
Pedrolo, creo que me habías pasado la referencia del material (pvc) para hacer los fotolitos pero no recuerdo donde lo guarde y en tu página no lo encuentro. Te importaría pasármelo de nuevo junto con el esquema electrico de la insoladora?

Saludos cordiales.

Gracias Mil Pedrolo, por tus tutoriales, ya solo me queda aprender a manejar el KiCad, Eagle o alguno parecido, para hacer los fotolitos.
¿alguien conoce alguno con las 3 B y que sea facilito?
73´s Luis.

Hola Antonio, sin problemas:

http://www.pedrolo.com/index.php/categoryblog/103-laminas-de-poliester-para-fotolitos-de-placas-pcb

En la web, arriba a la derecha tienes una casilla que pone "search" escribe lo que quieras o que recuerdes que he publicado, pulsas enter y el buscador busca en toda la web entradas que tengan la palabra que buscas.

Ejemplo si pones fotolito, la segunda entrada es el artículo que te he puesto arriba.

El esquema eléctrico de la insoladora no lo he puesto porque el artículo de la insoladora está en desarrollo ya que un compañero del radioclub me está ayudando a hacer un programador microcontrolado, cuando lo tenga todo y esté "potable" lo publicaré.

Se puede hacer de muchas formas. Yo he utilizado la siguiente:

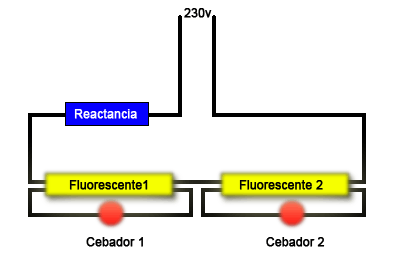

Una reactancia de 20 W, para cada 2 tubos de 8 w, cada tubo lleva su cebador, los tubos enseriados, y la reactancia también enseriada con los tubos, los cebadores tal como se ve en la imagen adjunta.

Pedrolo, gracias por todo.
Saludos

Hola,

Gracias por esos videos, no conocia ese sistema de flux casero y este puente pasado lo he probado, "VA DE LUJO", y encima es baratisimo, compre dos pedruscos de colofonia algo mas grandes que un puño y me costaron 1,50 €, con eso tengo para aplicar el "flux casero" a todos los inventos que quiera.

Solo una nota, para limpiar el pincel NO USAR AGUA, ya que al ser resina, esta se pone blanca en contacto con el agua, limpiar con el mismo alcohol.

Saludos.

Claro, de hecho el pincel yo simplemente "no lo limpio" es decir queda impregnado con la resina, se endurece y sólo lo uso para este menester, así la próxima vez que voy a usarlo simplemente lo mojo con alcohol y ya funciona.

Me alegro que te haya sido de utilidad.

Tengo previsto uno de soldadura smd nivel medio (tamaños 0805 y componentes multipin tipo LQFP) y otro de nivel avanzado

Saludos.

EA5BFT
Pedrolo

Hola, yo tengo una resina la de color ambar de toda la vida es lo mismo que la "colofonía"
Saludos.

Buenas tardes. ¿ el tiempo de insolado es igual que el de las transparencias?
Otra cosa; Yo llevo tiempo usando una insoladora hace tiempo fabricada por mí con un pic y un display, tengo el esquema y el archivo hex, si lo queréis decidmelo y os lo paso.
Saludos, EA7BGV

Solo me tenéis que decir como tengo que hacer para poner aquí el archivo, porque nunca he hecho tal cosa.

Hola,

Para insolar con transparencia y tinta impresora ,con la insoladora Ariston,tubos UV, con 2 minutos es lo ideal, esto para una capa no muy gruesa de POSITIV 20.Pulverisar las placas a plano y dejar que se repande solo,despues ,terminar de secar con un secador de pelo. Sale un circuito muy bueno, con pista de 3 decimas,menos no lo he probado pero seguro que sadria bien, para atacar el cobre percloruro de hierro caliente y burbujas, la cuba se puede montar con material para los aquarios, y sobre todo nada de metalico.Para el revelador ,7 gramos/litro de sausa costica con agua fria,no calentarlo,
Gracias Predrolo, la colofonio estupendo, muy buenos tutoriales
un saludo.
Ramon

Gracias,

Sobre los tiempos de insolado, hay que hacer pruebas, ya que varían en función de las siguientes variables:

1- Tipo de tubo (o mejor dicho), longitud de onda de la luz que emiten los tubos.
2- Potencia de los tubos
3- Distancia a la placa
4- Grosor de la capa de laca.

En mi caso particular:

4 tubos de 8 W, separados unos 2 cms entre ellos.
La distancia a la placa tambíen 2-3 cms.
El grosor de la capa de laca no lo puedo medir, pero trato de que sea siempre igual.

En esas condiciones: 5 minutos... perfección absoluta.

Solo recomendar que una vez verifiqueis los parámetros, siempre sean iguales (es decir, que os construyais una insoladora y controleis el tiempo), en muy pocas veces, los resultados son absolutamente repetibles.

Pasé mucho tiempo insolando con "inventos del tebeo", es decir, apoyando los tubos entre libros, poniendo un cristal etc... sólo he obtenido resultados fiables controlando todas las variables. Una insoladora es un método sencillo de tener todo bajo control. Los tubos de luz negra son muy económicos.

Tubos de luz actínica están diseñados para ese menester (lo que pasa es que son muy caros), en ese caso, el tiempo se reducirá sensiblemente.

Saludos.

Pedrolo.
